Fixer le sandwich en place
1
Appuyez légèrement sur le sandwich contre le joint et
le fixer à la base avec une pince à ressort de chaque
côté. Positionner la mâchoire de sorte que le bord
plus court mâchoire arrondie s'insère dans la rainure
de base et le bord le plus long se trouve sur la plaque
de verre. (Positionnement correct est important de
réaliser une étanchéité et de minimiser les bris de
verre.) Faites glisser les pinces jusqu'à la butée.
2
Répéter l'étape 1 pour la deuxième sandwich, ou, si
un seul exécutant un gel, le serrage d'une plaque de
verre brut sur le côté du noyau utilisé pour empêcher
une éventuel court-circuit avec l'électrode utilisé. (Ne
pas remplir cette chambre avec un tampon si aucune
sandwich de gel est en place.)
•
p8
Monter la mâchoire
de la pince à court
dans la rainure
Le refroidissement est en
option: Attacher le tube
vers les ports des deux
côtés de l'âme avant de
fixer des sandwichs de gel.
Faire circuler du liquide de
refroidissement.

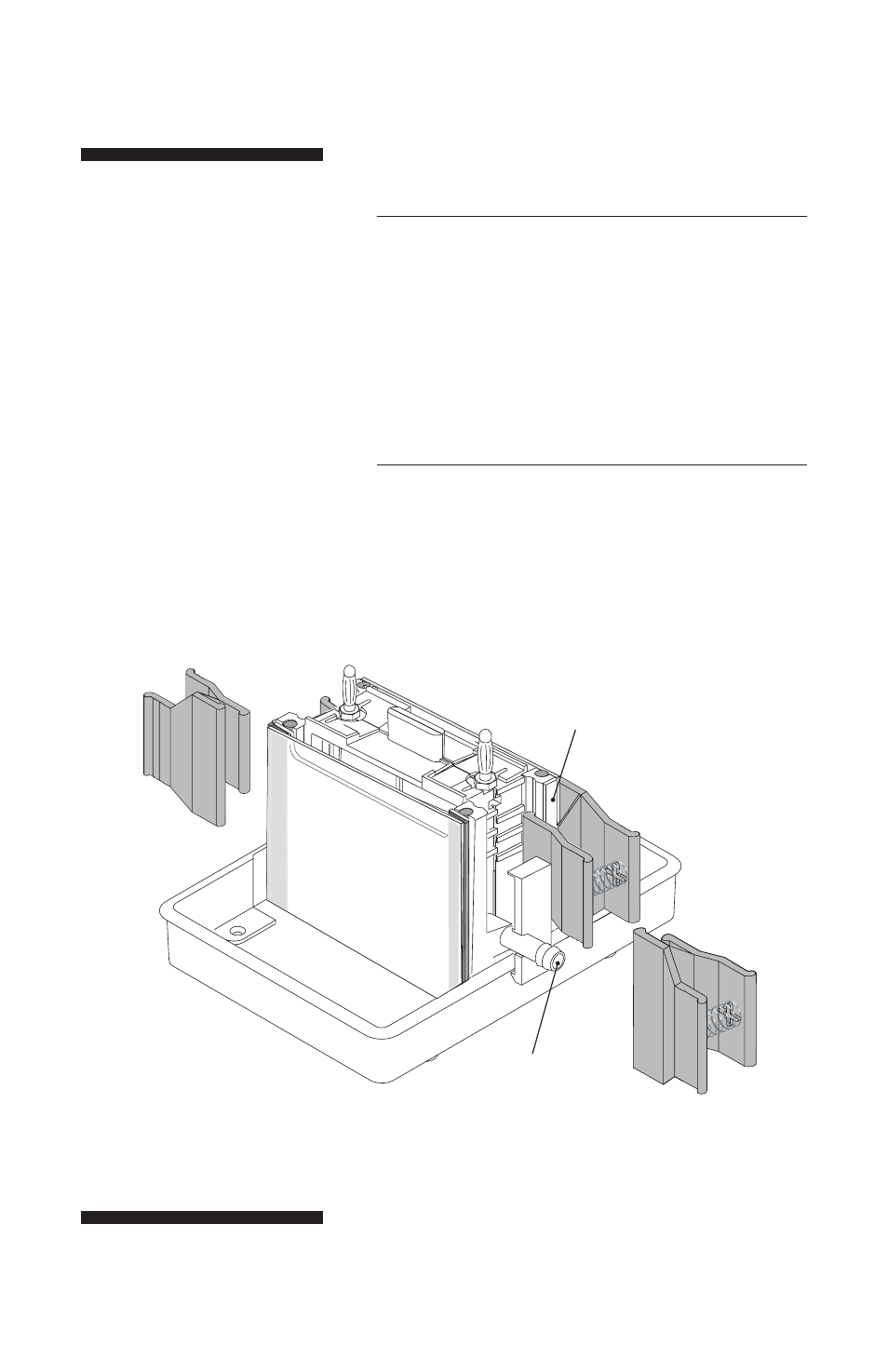

Fig 4. Sécurisation de l'sandwich
de gel sur le noyau chambre
tampon supérieure.
Chaque sandwich nécessite deux
pinces. Le bord arrondi de la
mâchoire de serrage sur la courte
s'insère dans la rainure derrière le
joint, et les presses à mâchoires
longues sur la plaque de verre sur
l'entretoise.
