4364/03-2008 2 Étai Creux Carbo Racing Unit 0, 1, 2, 3 3

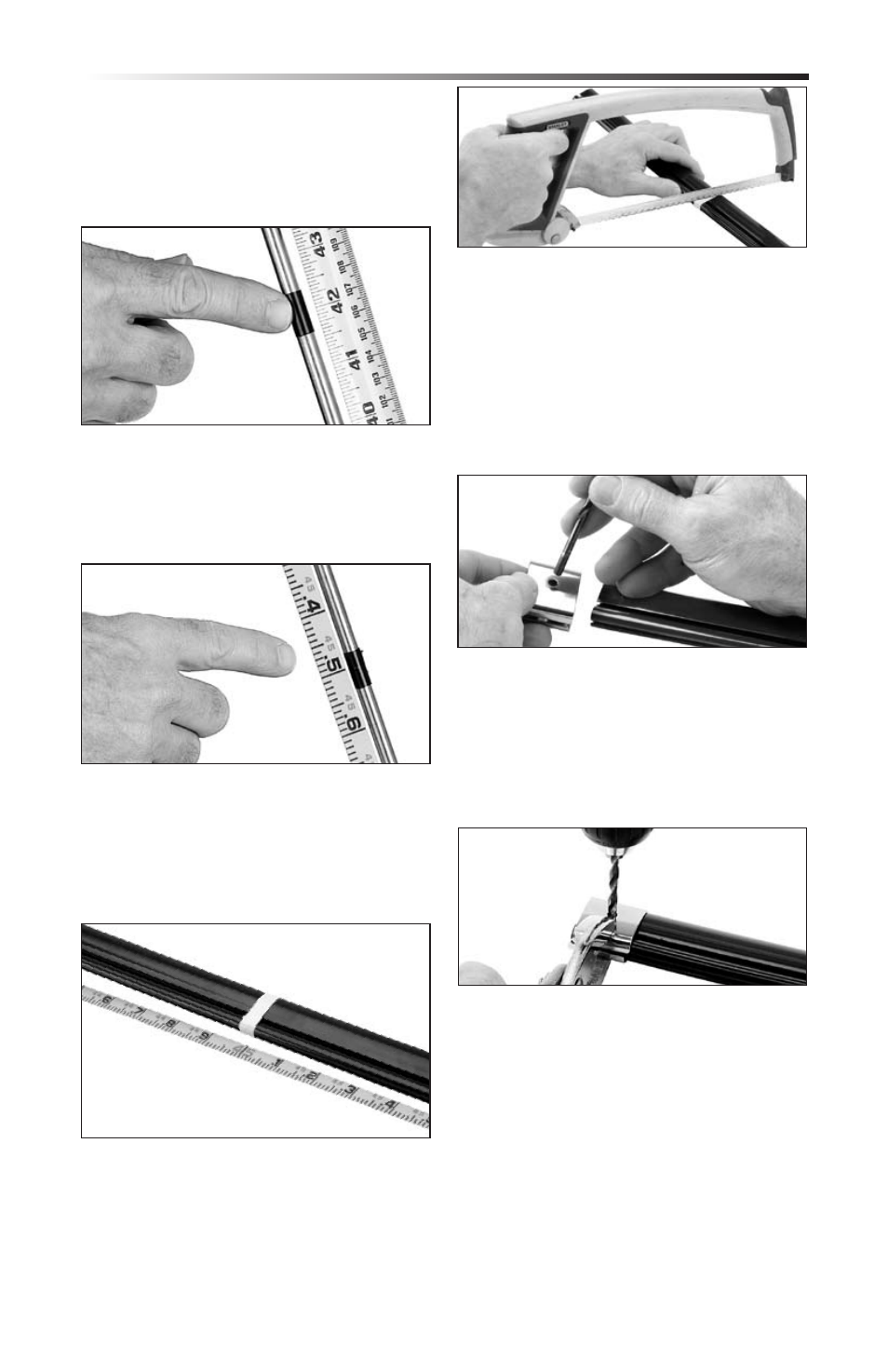

Pré-assemblage
1. Déploiement du profil
Déroulez le profil et laissez-le étendu
pendant 24 h environ avant
d'entreprendre l’installation.
2. Hauteur de l'endrailleur
Mesurez 110 cm (42") depuis le pont
et marquez l'étai à cette hauteur.
3. Longueur d'étai creux
Fixez le décamètre ruban à la drisse.
Mesurez la portion d'étai comprise entre
le bas de l'embout supérieur et la marque
tracée en étape 2. Déduisez 127 mm (5")
pour le tube entretoise supérieur.
4. Coupure du profil
Marquez le profil selon la mesure établie
en étape 3. COUPEZ EXCLUSIVEMENT
L'EXTREMITE SUPERIEURE. Ne coupez
pas le bas du profil repéré par les
étiquettes Harken ® et le trou de fixation
de l'endrailleur.
Coupez l'extrémité supérieure du profil
à l'aide d'une scie à métaux.
5. Trou de fixation de la butée supérieure
Étendez le profil avec la gorge latérale en
haut. Glissez la butée supérieure sur le
profil de sorte que l'extrémité ouverte
recouvre la gorge et que le grand trou
soit sur le dessus.
Resserrez la butée sur le profil à l'aide de
pinces. En maintenant le foret vertical,
percez un trou Ø 5 mm (3/16") dans la
face supérieure du profil d'étai creux.
Ôtez la butée et terminez le perçage.
Vérifiez que la butée et l'ensemble vis
canon se montent sans difficulté sur le
profil. Ajustez le perçage si nécessaire.
Avant de gréer l'étai creux sur l'étai,
vérifiez la tension de celui-ci sur le bateau
ou, à terre, tendez-le au maximum entre
deux points fixes solides.
Conseil pratique : Des trous pratiqués
dans la butée supérieure sont de diamètres
différents. Vérifiez que le foret Ø 5 mm
(3/16") passe dans le trou visible de la
butée supérieure et que le côté du profil
portant les gorges latérales est orienté
vers le haut.
