2 2 Étai Creux Carbo Racing Unit 0, 1, 2, 3 04/28/10

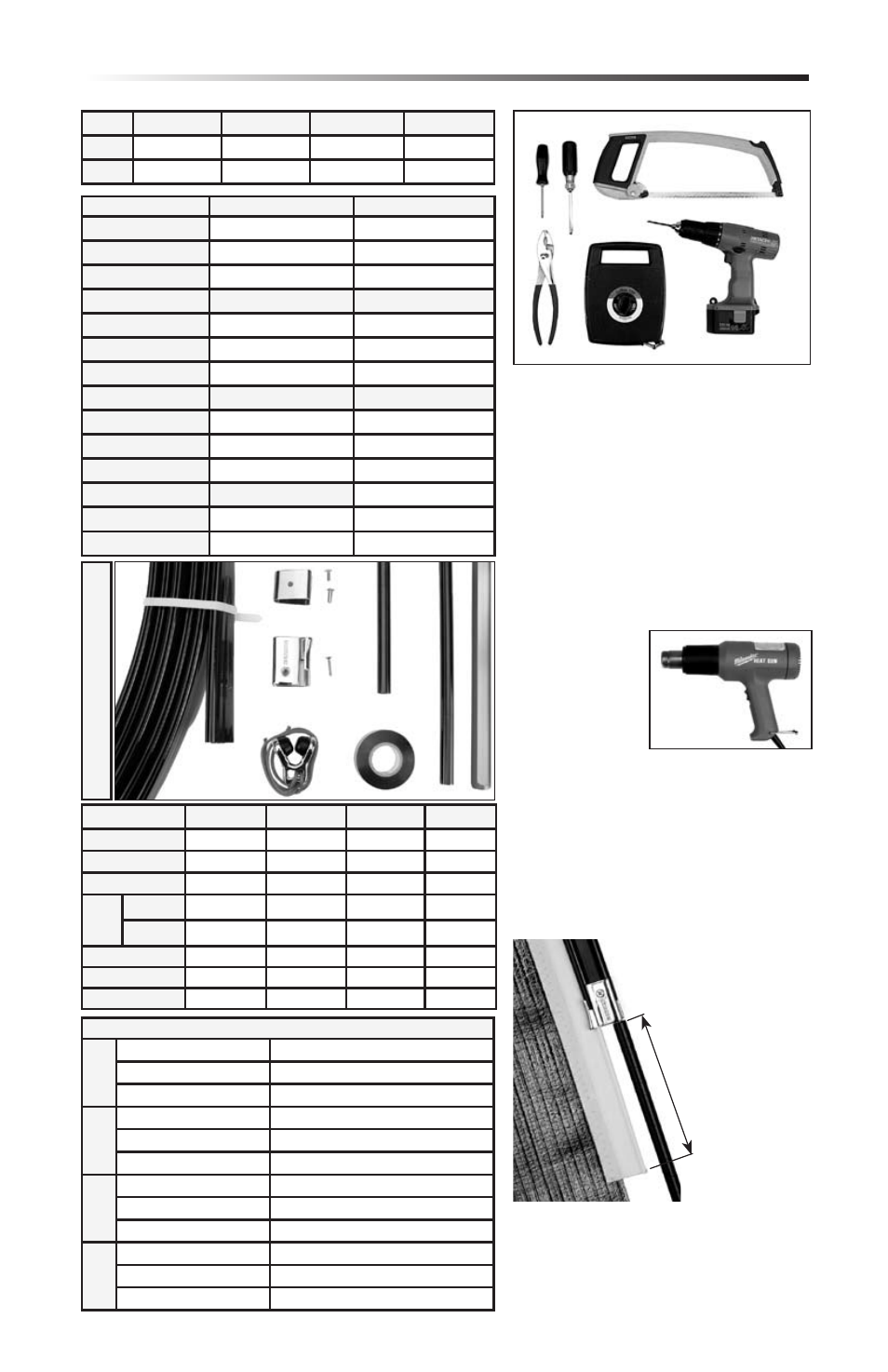

Outils nécessaires
Tournevis cruciforme
Tournevis plat
Scie à métaux
Pinces
Décamètre ruban
Perceuse avec foret Ø 5 mm
ou Ø 6 mm Unit 3 uniquement
Recommandé
Décapeur
thermique par
temps froid
Caractéristiques de la voile:
Unit
Bande de ralingue
#0 n° 5 – 4 mm (5/32")
#1 n° 6 – 5 mm (3/16")
#2 n° 6 – 5 mm (3/16")
#3 n° 6 – 5 mm (3/16")
n° 7 – 6 mm (7/32")
Pre-Assembly
Outils
Hauteur recommandée
au-dessus du pont:
Endrailleur : 110cm (42")
Pré-engageur : 76cm (30").
Quand la voile
est hissée, la
bande de ralingue
doit se prolonger
en dessous de
l'endrailleur, sur
une longueur
de 15 à 25 cm
(6' à.10')
Description Unit 0 Unit 1 Unit 2 Unit 3
Profilé H-37931B H-36315B H-37820B H-41360
Butée supérieure H-37932B H-34427B H-37833B H-41337
Endrailleur
H-37934C H-34394C H-37838C H-41315
Tu
be
En
tre
to
ise Supérieur H-37935A H-34433A H-37879A H-41339
Inférieur H-37936A H-34432A H-37880A H-41338
Pré-engageur 7006 7006 7006 7006
Ruban adhésif PVC HCP1748 HCP1748 HCP1748 HCP1748
Carénage anti ragage 7000.30 7001.30 7002.30 —
Unit 0 Longueur d'étai creux Étai Maxi
7000.9 m 29'6" (9m) 32' 9" (10m)
7000.12 m 39' 4" (12m) 42' 8" (13 m)
7000.15 m 49' 2" (15m) 52' 6"(16m)
Unit 1 Longueur d'étai creux Étai Maxi
7001.12 m 39'4" (12m) 42' 8" (13m)
7001.16 m 52' 6" (16m) 55' 9" (17 m)
7001.20 m 65' 7" (20m) 68' 11"(21m)
Unit 2 Longueur d'étai creux Étai Maxi
7002.16 m 52'6" (16m) 56'6" (17.2m)
7002.20 m 65'7" (20m) 69'7" (21.1m)
7002.24 m 78'9" (24m) 82'9" (25.2m)
Unit 3 Longueur d'étai creux Étai Maxi
7003.24 m 78' 8-1/2" (24 m) 82' 8" (25.2 m)
7003.28 m 91' 10" (28 m) 95' 9" (29.2 m)
Maxi Unit 0 Unit 1 Unit 2 Unit 3
Câble 1/4" (6mm) 5/16" (8mm) 3/8" (10mm) 7/16" (11mm)
Rod -10 (6.35mm) -17 (8.38mm) -25 (10.31mm) -30 (11.1mm)
Size Check
Fixations
Un
it 0
HFS1048 Vis tête bombée large 6-32 x 0,375
HFS1049 Écrou rond 6-32 x 0,375t
HFS699 Vis tête plate 6-32 x 0,625
Un
it 1
HFS1048 Vis tête bombée large 6-32 x 0,375
HFS1049 Écrou rond 6-32 x 0,375
HFS1047 Vis tête plate 6-32 x 0,75
Un
it 2
HFS1094 Vis tête bombée large 6-32 x 0,5
HFS1049 Écrou rond 6-32 x 0,375
HFS1093 Vis tête plate 6-32 x 0,875
Un
it 3
HFS347 Vis tête bombée large 8-32 x 0,5
HFS1139 Écrou rond 8-32 x 0,5
HFS1138 Vis tête plate 8 x 32 x 1
Co
m
po
san
ts
