4

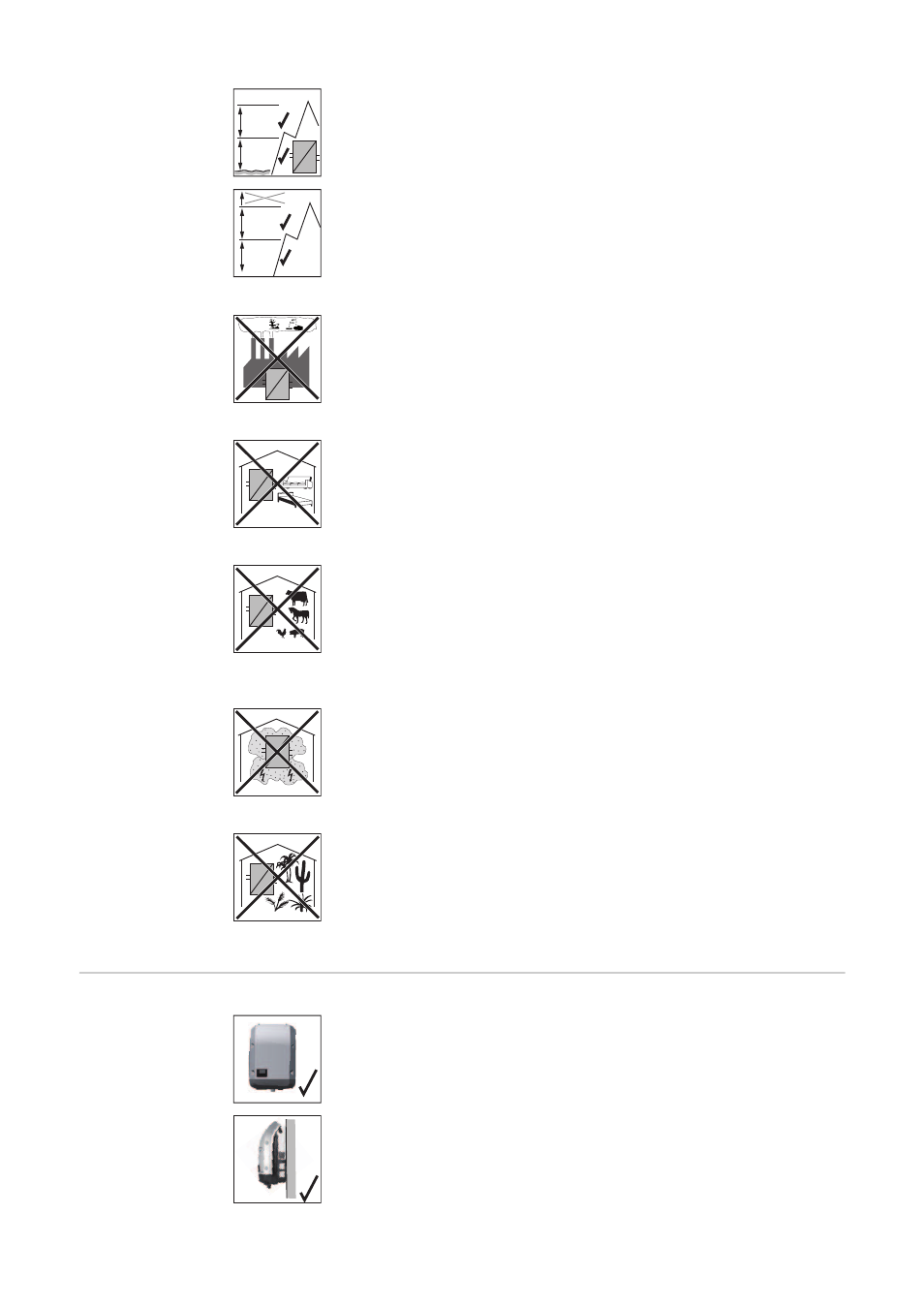

Explication des
symboles – type
de montage

U

DCmax

pour une altitude de :

0 à 2 000 m = 1 000 V
2 000 à 2 500 m = 900 V
2 500 à 3 000 m = 815 V
3 000 à 3 400 m = 750 V

IMPORTANT ! L'onduleur ne doit pas être monté et mis en service sur
un site dont l'altitude est supérieure à 3 400 m.

Ne pas monter l'onduleur :
-

dans des zones exposées à l'ammoniaque, à des vapeurs corrosi-
ves, à des acides ou à des sels
(par ex. entreposage d'engrais, orifices d'aération d'étables, instal-
lations chimiques, tanneries, etc.)

En raison de légères nuisances sonores dans certaines conditions de
fonctionnement, il est déconseillé d'installer l'onduleur à proximité immé-
diate des zones de vie domestique.

Ne pas monter l'onduleur :
-

dans les locaux présentant un risque élevé d'accident provoqué par
des animaux d'élevage (chevaux, bovins, moutons, porcs, etc.)

-

dans des étables et locaux secondaires adjacents

-

dans des locaux de stockage et d'entreposage de foin, paille, four-
rage haché, fourrage concentré, engrais, etc.

Ne pas monter l'onduleur :
-

dans des locaux et environnements soumis à un fort dégagement de
poussières

-

dans des locaux et environnements soumis à un fort dégagement de
particules conductrices (par ex. copeaux métalliques)

Ne pas monter l'onduleur :
-

dans des serres

-

dans des locaux de stockage et de transformation de fruits, légumes
et produits viticoles

-

dans des locaux de préparation de grains, de fourrage vert et d'ali-
ments pour animaux

2000 m

2000 m

2500 m

=

L1

N

+

-

~

U

DCmax

=

1000 V

U

DCmax

=

900 V

3000 m

2500 m

3000 m

3400 m

U

DCmax

=

815 V

U

DCmax

=

750 V

> 3400 m

=

L1

N

+

-

~

NH

3

=

L1

N

+

-

~

=

L1

N

+

-

~

=

L1

N

+

-

~

=

L1

N

+

-

~

L'onduleur peut être monté à la verticale sur un mur vertical ou une co-
lonne verticale.
