Remarques concernant le raccordement DC
Généralités sur
les modules so-
laires
Pour bien choisir ses modules solaires et obtenir le meilleur rendement possible au niveau
de l'onduleur, respecter les points suivants :
-
En cas de rayonnement solaire constant et de baisse de la température, la tension à
vide des modules solaires augmente. La tension à vide ne doit pas excéder 1 000 V.
Une tension à vide supérieure aux valeurs prescrites entraîne la destruction de l'on-
duleur et l'annulation de tous les droits à la garantie.
-
Respecter les coefficients de température de la fiche technique des modules solaires.
-
Des programmes de calcul comme Fronius Solar.configurator (disponible sur http://
www.fronius.com) permettent de déterminer des valeurs exactes pour le dimension-
nement des modules solaires.

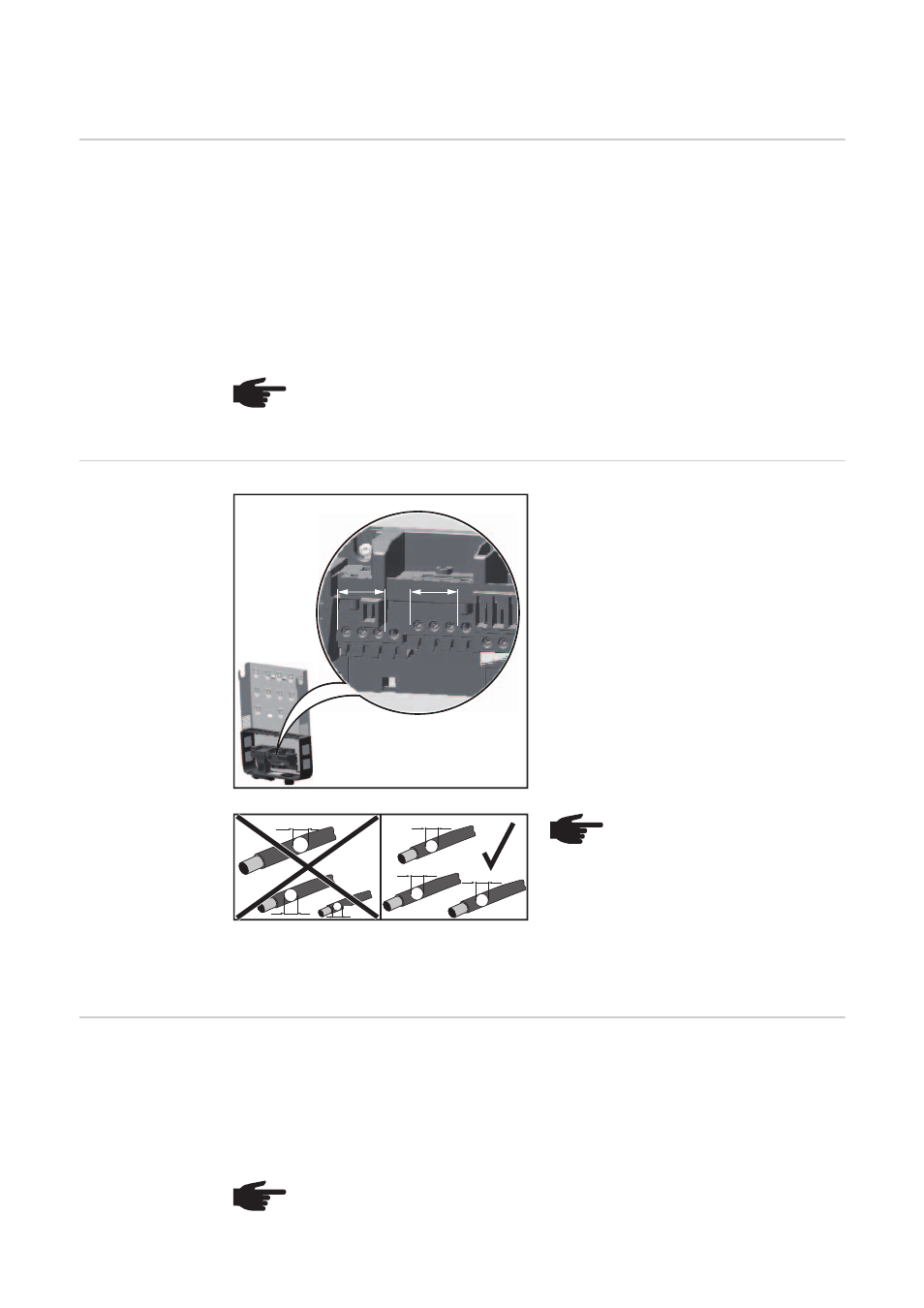

Bornes de raccor-
dement DC
Section de câble max. par câble DC :
16 mm²
Section de câble min. par câble DC :
2,5 mm²
Les câbles DC peuvent être connectés aux
bornes de raccordement DC sans cosse
terminale.
Pour les câbles DC de 16 mm² de section, les cosses terminales, selon leur type et le type
de pressage, ne peuvent pas être utilisées, ou seulement sous certaines conditions.
Raccordement de
câbles en alumi-
nium
Les bornes de raccordement côté DC sont adaptées au raccordement de câbles en alumi-
nium monoconducteur arrondis. En raison de la couche d'oxyde non conductrice de l'alu-
minium, les points suivants doivent être respectés pour le raccordement de câbles en
aluminium :
-
courants assignés réduits pour câble aluminium
-
les conditions de raccordement mentionnées ci-dessous
REMARQUE! Avant de raccorder les modules solaires, vérifier que la tension
réelle du réseau est en conformité avec celle figurant dans les caractéristiques
techniques du constructeur.
DC =
+
+
-
+
-
-
DC+
DC-
D1
D2
D1
D1
D1
D3
REMARQUE! Afin de garantir une
anti-traction effective des chaînes
de modules solaires, utiliser uni-
quement des sections de câble
identiques.
REMARQUE! Lors de la détermination des sections de câble, respecter les direc-
tives locales.
