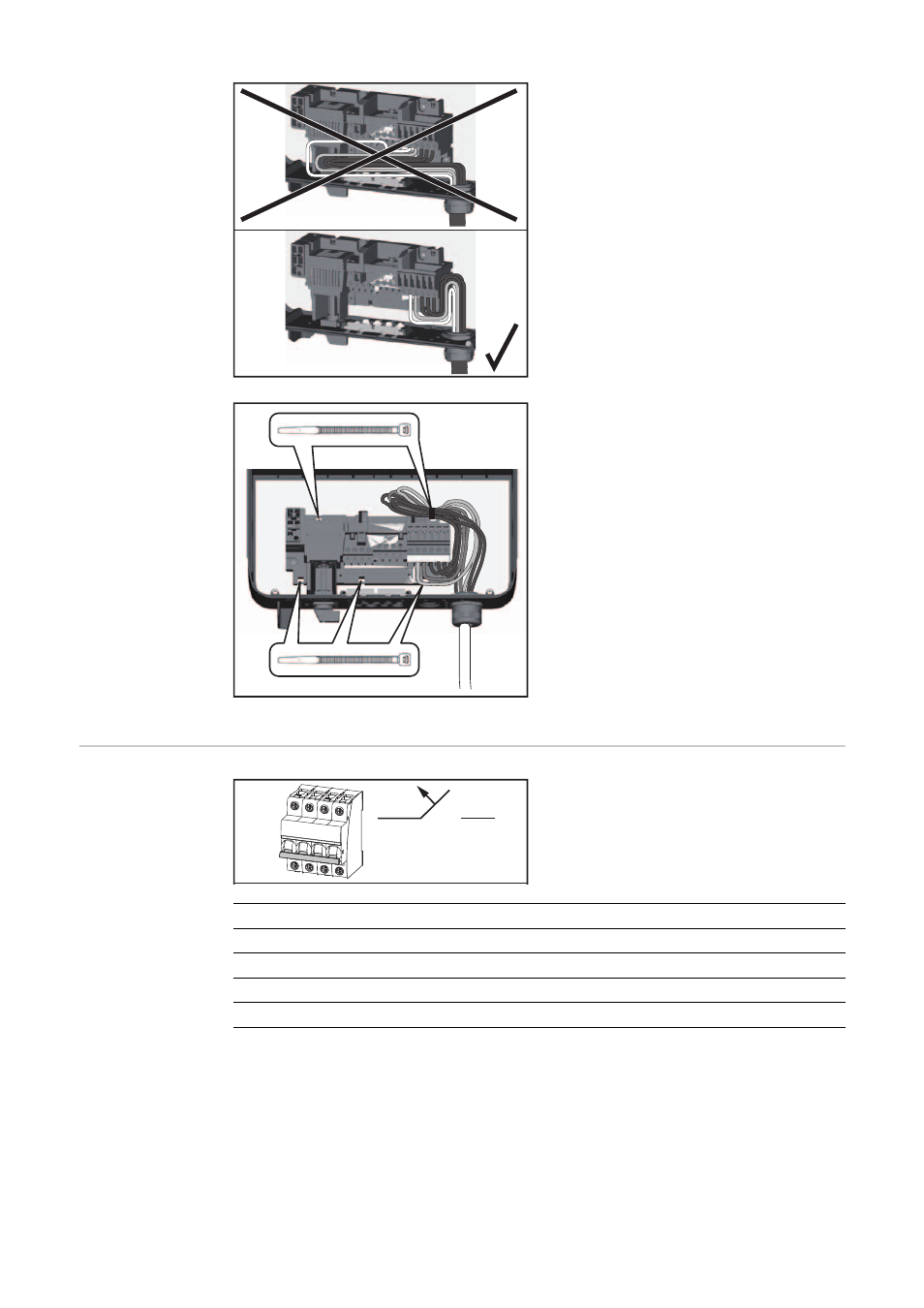

Si des câbles AC sont posés au-dessus de
l'arbre de l'interrupteur principal DC ou en
travers au-dessus du bloc de raccordement
de l'interrupteur principal DC, ils peuvent
être endommagés lors du pivotement de
l'onduleur ou bloquer le mouvement de ce
dernier.
IMPORTANT ! Ne pas poser les câbles AC
au-dessus de l'arbre de l'interrupteur princi-
pal DC, ni en travers au-dessus du bloc de
raccordement de l'interrupteur principal
DC !
Ex. : câble AC
Si des câbles AC ou DC trop longs sont in-
stallés en boucles dans la zone de raccor-
dement, ils doivent être fixés aux œillets
prévus à cet effet sur les côtés inférieurs et
supérieurs du bloc de raccordement, au
moyen d'attache-câbles.
Protection maxi-
male par fusible
côté courant al-
ternatif
Onduleur Phases Puissance AC Fusible
Fronius Symo 3.0-3-S 3 3 000 W 1 x C 25 A
Fronius Symo 3.7-3-S 3 3 700 W 1 x C 25 A
Fronius Symo 4.5-3-S 3 4 500 W 1 x C 25 A
Fronius Symo 8.2-3-M 3 8 200 W 1 x C 25 A
max. C 25 A
AC ~
