Mesures d'un point à un autre
49
Mesures d'un point à un autre
L'analyseur peut procéder à des mesures de tension, de
résistance et de faible intensité grâce à sa fonction de
mesure d'un point à un autre. Pour accéder à cette
fonction représentée à la figure 30, appuyez sur .
Utilisez les touches de fonctions F1 à F3 pour
sélectionner la fonction de mesure.
faw08.eps

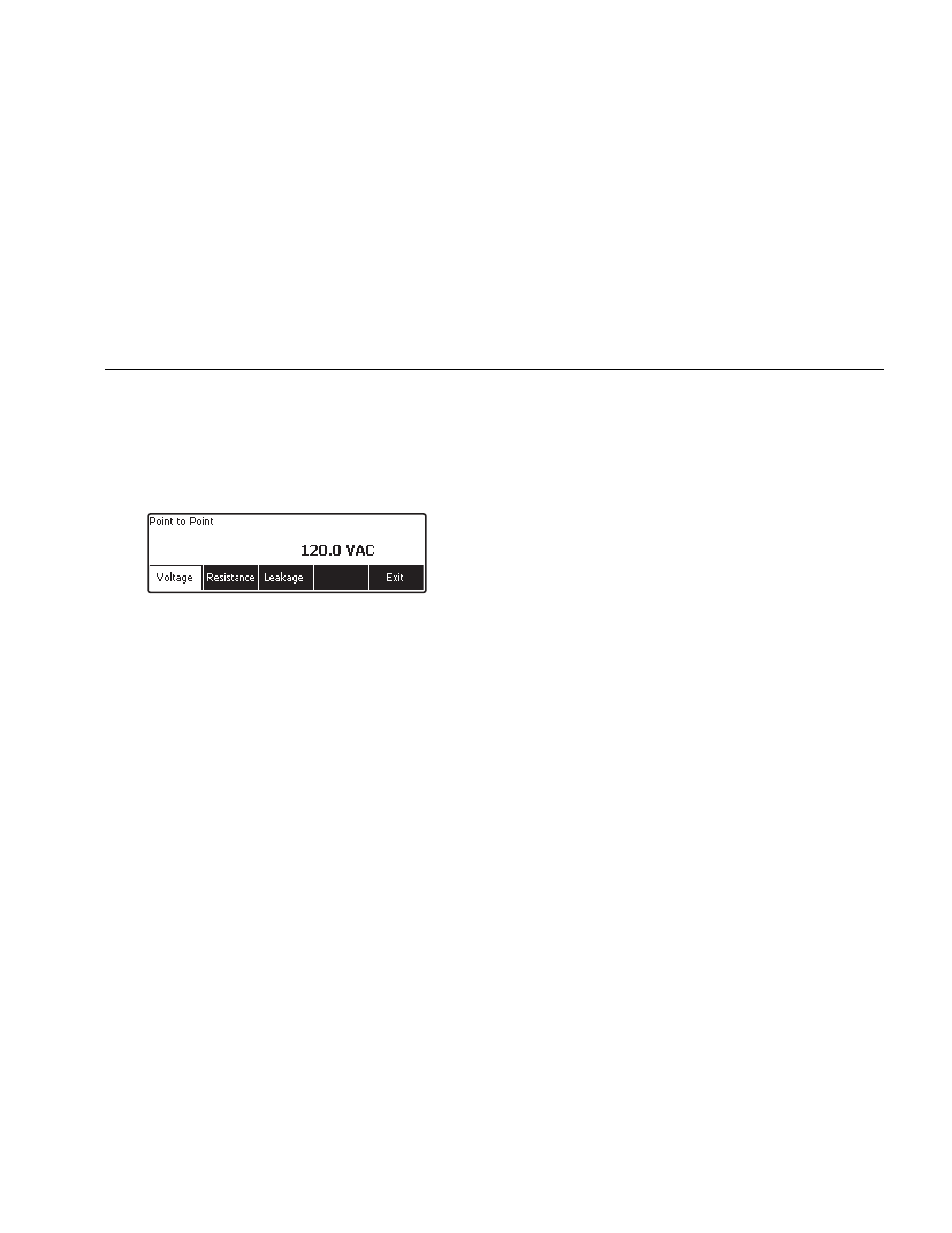

Figure 30. Menu de mesure d'un point à un autre
Mesures de tension
Pour effectuer une mesure de tension :
1. Appuyez sur la touche de fonction étiquetée Voltage
dans le menu Point-To-Point.
2. Insérez les cordons de mesure dans les jacks
ROUGE et NOIR à 2 fils V/ Ω /A.
3. Posez les embouts de la sonde sur la tension
inconnue et relevez la mesure affichée sur
l'analyseur.
L'analyseur mesure jusqu'à 300 volts c.a.
Mesures de résistance
L'analyseur peut effectuer des mesures à 2 ou 4 fils. Pour
basculer entre ces deux méthodes, reportez-vous à la
section « Sélection des mesures à 2 ou 4 fils ».
Pour effectuer une mesure de résistance
1. Appuyez sur la touche de fonction étiquetée
Resistance dans le menu Point-To-Point.
2. Insérez les cordons de test dans les jacks ROUGE et
NOIR à 2 fils V/ Ω /A. Pour des mesures à 4 fils, deux
cordons supplémentaires doivent être insérés dans
les jacks de source ROUGE et NOIR à 4 fils.
3. Placez les sondes sur la résistance inconnue et
relevez la mesure affichée sur l'analyseur.
L'analyseur mesure des résistances jusqu'à 2,0 Ω .
