ESA620
Mode d'emploi
18
Exécution d'un test de tension secteur
Le test de tension secteur mesure la tension en entrée
secteur à partir de trois mesures distinctes. Pour accéder
au test de tension secteur (Mains Voltage), appuyez sur

. . Si la norme sélectionnée est CEI61010, une
étape supplémentaire est requise. Appuyez sur la touche
de fonction libelléeMains Voltage. Le menu de test

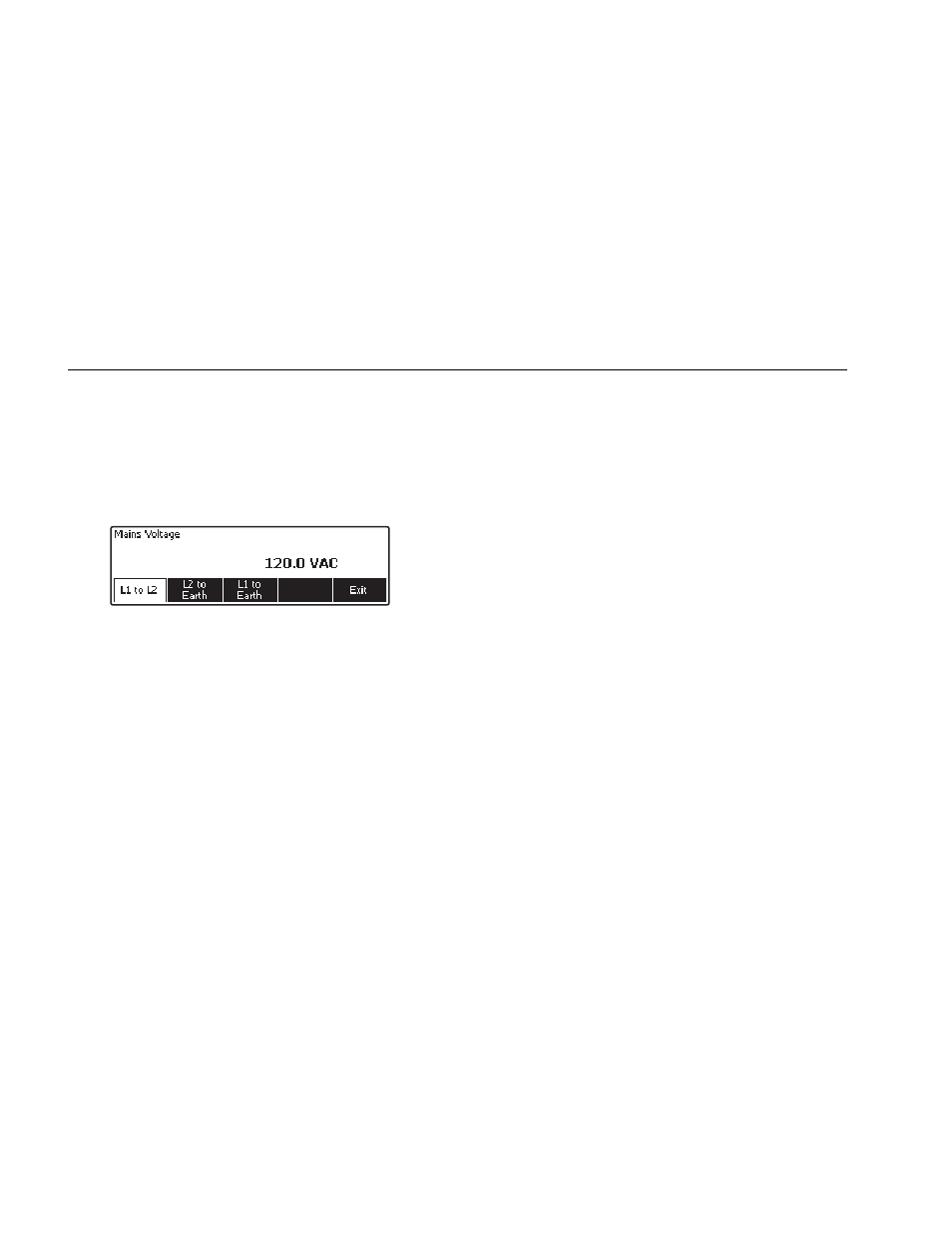

Mains Voltage est représenté à la figure9.
faw14.eps
Figure 9. Menu de test de tension secteur
Appuyez sur chaque touche de fonction pour effectuer les
trois mesures : sous tension-neutre, neutre-terre et sous
tension-terre.
Remarque
Pendant le test de tension secteur (Mains
Voltage), la prise de test est hors tension.
Exécution d'un test de résistance de terre de
protection
Le test de résistance de terre de protection mesure
l'impédance entre la borne PE de la prise de test de
l'analyseur et les parties conductrices exposées de
l'appareil testé qui sont reliées à la terre de protection de
l'appareil testé.
Avant de procéder aux tests de fuite avec l’analyseur, il
est conseillé de tester l’intégrité du conducteur de terre
reliant la terre de la prise de test de l’analyseur et
l’enceinte ou la prise de terre de l’appareil testé.
Pour accéder au menu de test de résistance de terre de
protection (résistance du fil de test), appuyez sur .
Remarque
L'appareil testé est hors tension pendant ce test.
La mesure de résistance de terre de protection
(résistance du fil de test)peut être effectuée par une
mesure de résistance à 2 fils ou à 4 fils. Pour sélectionner
entre les deux méthodes de mesures, reportez-vous à la
section « Sélection des mesures à 2 ou 4 fils ».
