Raccordement à l’alimentation secteur
Avertissement
Pour éviter tout danger d'électrocution et
permettre le bon fonctionnement de
l’analyseur, brancher le cordon
d’alimentation à trois conducteurs (fourni)
dans une prise de courant correctement mise
à la terre. Pour ne pas interrompre la
protection à la terre, n'utiliser ni adaptateur à
deux fils ni rallonge.
Branchez l’analyseur dans une prise électrique à trois
broches correctement mise à la terre. L’analyseur ne
teste pas correctement l’appareil testé lorsqu’un fil de
terre est débranché.
L'analyseur doit être utilisé en alimentation monophasée,
reliée à la terre. Il n'est pas destiné à être utilisé en
configuration triphasée ou déphasée. Mais il peut être
utilisé avec tout système d'alimentation qui fournit les
tensions monophasées correctes et qui est relié à la
terre.
Branchement d’un appareil testé à
l’analyseur
L’appareil testé (DUT) peut être branché de différentes
manières en fonction de l’appareil et du nombre de
branchements nécessaires au test de sécurité électrique
complet. La figure 4 représente l'appareil testé relié à la
prise de test, les bornes des parties appliquées et un
branchement distinct vers l’enceinte ou la prise de terre
de l’appareil testé.
Mise sous tension de l’analyseur
Remarque
Pour assurer le bon fonctionnement de
l’indicateur de tension élevée, vérifiez son
illumination pendant l’auto-diagnostic au
démarrage
Appuyez sur l’interrupteur d’alimentation du panneau
arrière en maintenant enfoncé le côté « I » de
l’interrupteur. L’analyseur affiche une série d’auto-
diagnostics ainsi que le message de la figure 3 lorsque
l’auto-diagnostic s’est correctement déroulé.
faw05.eps

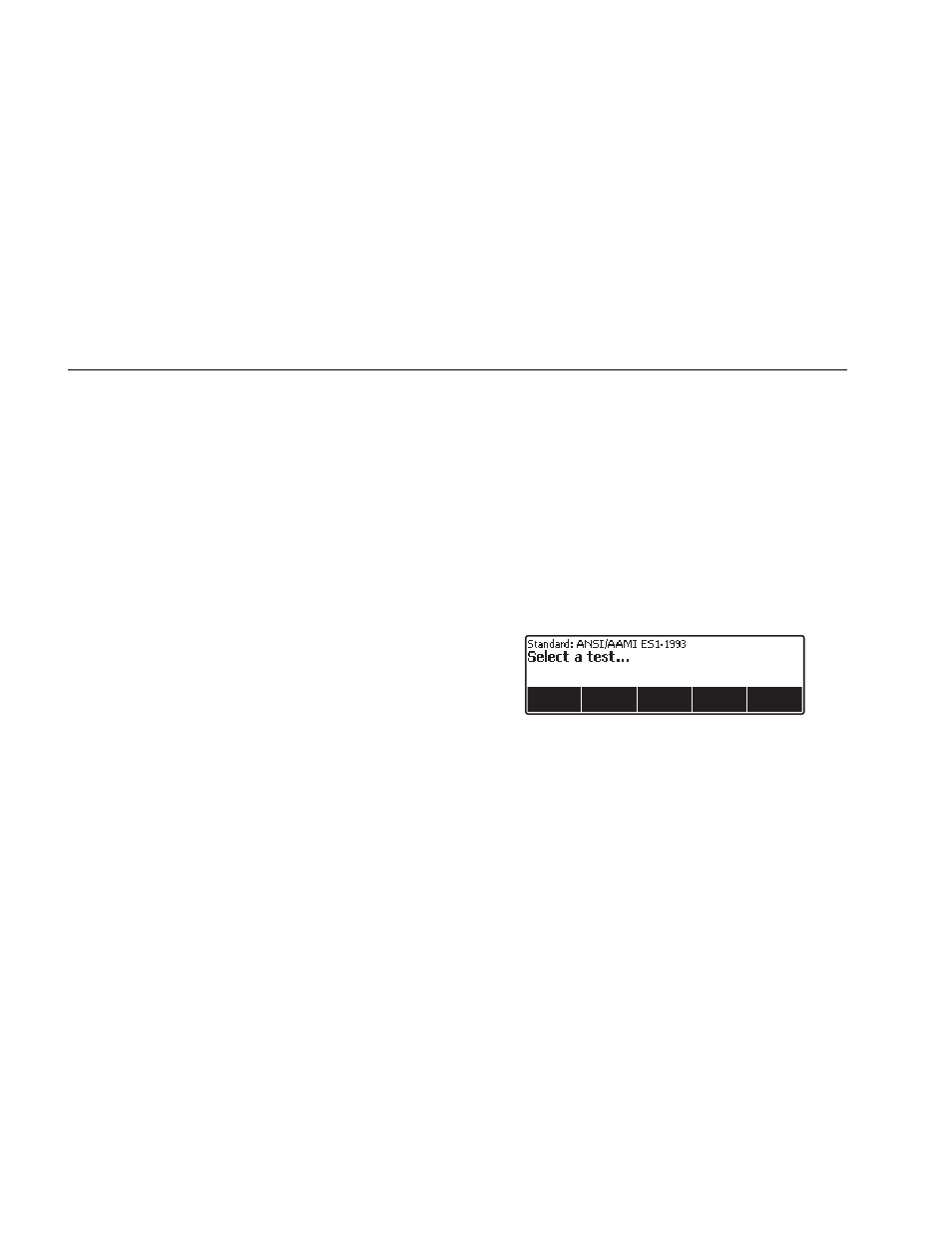

Figure 3. Analyseur prêt à fonctionner
