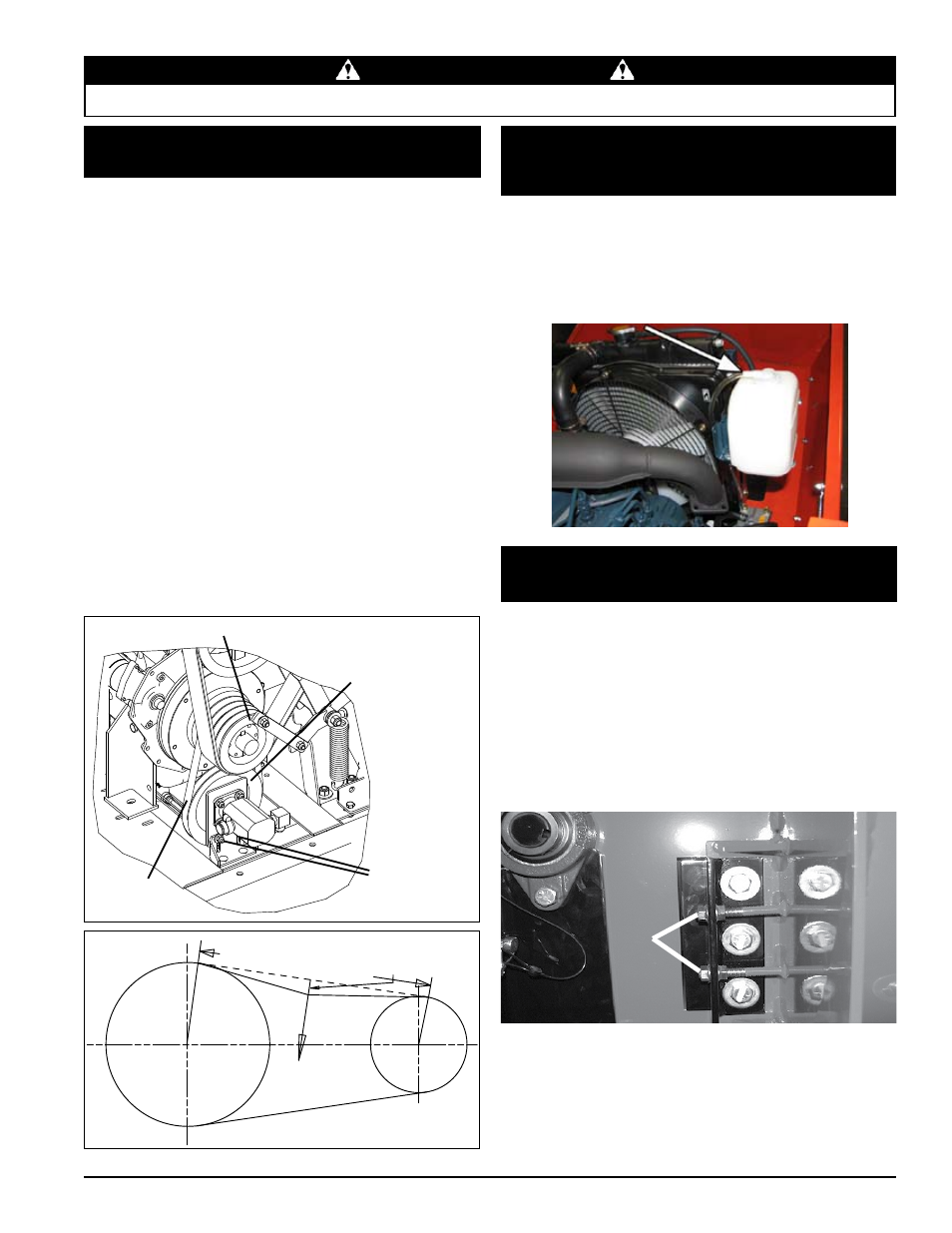

19 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
SeRVICe & enTReTIen
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEz lA SOURCE D’AlIMENTATION, DÉCONNECTEz lE CÂBlE DE lA BOUGIE
D’AllUMAGE ET ASSUREz-VOUS QUE TOUTES lES PIÈCES EN MOUVEMENT SE SONT IMMOBIlISÉES.
mISe eN GARDe
5.8 RemPLACemeNT De LA COURROIe
D’eNTRAÎNemeNT HyDRAULIqUe
Poulie de la courroie
hydraulique
Courroie
hydraulique
Desserrer ces
deux boulons
Poulie guide
Vérifier tous les ans l’état de la courroie d’entraînement hydraulique
ou après toutes les 25 heures de fonctionnement, selon
l’événement qui se produit en premier. Si la courroie est fissurée,
effilochée, usée ou allongée, la remplacer. Suivre la procédure
ci-dessous pour remplacer la courroie d’entraînement.
Retirez la courroie d’entraînement suivant les instructions 1.
de la section 5.5.
Desserrez les deux boulons situés sous la pompe. Vous
2.
y accédez par le dessous de la déchiqueteuse (figure ci-
dessous).
Glissez la pompe vers le haut, retirez la courroie hydraulique
3.
desserrée et jetez-la.
Installez la nouvelle courroie hydraulique.
4.
Remettez la courroie d’entraînement suivant les instructions 5.
de la section 5.5.
Serrez les écrous du boulon de réglage pour déplacer
6.
le support de montage de la pompe. Arrêtez lorsque le
fléchissement au centre de la courroie est de 7/16 po et qu’elle
est soumise à une charge de 20 lb (figure ci-dessous).
Serrez les boulons de montage au couple correct sur le
7.
support de la pompe.
LONGUEUR DE POR
TÉE
FORCE DE 20 LBS
FLÈCHE
DE 7/16”
Tension de courroie d'entraînement
5.9 AJOUT DU LIqUIDe De
ReFROIDISSemeNT (mODÈLeS À
mOTeUR DIeSeL UNIqUemeNT)
Il peut être nécessaire d’ajouter du liquide de refroidissement avant
de mettre le moteur diesel en marche. Pendant le fonctionnement,
assurez-vous que le niveau du liquide se trouve entre les repères
« MAX » et « MIN », et en rajouter le cas échéant. Pour des
informations sur le liquide de refroidissement et l’entretien,
consultez le manuel du moteur kubota.
le dégagement entre les lames de la déchiqueteuse et l’enclume
doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le
dégagement toutes les huit heures de fonctionnement et effectuez
les réglages nécessaires. l’enclume est réversible. les quatre
côtés de l’enclume peuvent servir au déchiquetage. Pour régler
l’enclume :
5.10 RÉGLAGe DU DÉGAGemeNT De LA
LAme De LA DÉCHIqUeTeUSe
levez le couvercle d’accès pour faire apparaître le rotor. 1.
À partir de l’intérieur du boîtier, mesurez le dégagement entre 2.
la lame et l’enclume de la déchiqueteuse.
Desserrez les trois boulons de1/2 po retenant l’enclume sur
3.
le châssis de la déchiqueteuse (ci-dessous).
Réglez vers l’intérieur ou l’extérieur pour obtenir la mesure 4.
désirée, à l’aide des écrous de réglage fournis.
Serrez les boulons du bloc de déchiquetage à un couple de
5.
75 lb-pi et reprenez les opérations.
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, enlevez les trois boulons retenant l’enclume et utilisez
l’un des trois autres bords. Remplacez au besoin.
Ecrous de
réglage
