14 DÉCHIQUETEUSE DE 6 POUCES
FonCTIonnemenT
4.6 CONTRÔLeUR D'ALImeNTATION De
LA DÉCHIqUeTeUSe
4.7 DÉmARRAGe De LA mACHINe (DeS
mOTeURS DIeSeL)
NOTe
le capteur de vitesse du rotor doit clignoter, sinon le contrôleur
ne fonctionne pas. le dégagement entre le capteur et le
boulon doit être compris entre 1/32 et 3/32 po. Il y a également
deux capteurs dans le boîtier de commande du rouleau
d’alimentation. Ceux-ci doivent avoir un dégagement de 2
mm (5/64 po).
R
REVERSE
R F
FORWARD
STOP
REVERSE
TÉMOIN DE
CONTRÔLE
BOUTON DE
RÉINITIALISATION/
PRIORITAIRE
(SI DISPONIBLE)
BARRE DE COMMANDE
DU ROULEAU
D’ALIMENTATION
BARRE DE SÉCURITÉ
(SI DISPONIBLE)
la déchiqueteuse est équipée d’un contrôleur Plus 1 situé
sur la goulotte. Ce dispositif contrôle la vitesse du rotor de la
déchiqueteuse et règle le rouleau d’alimentation.
Lorsque la vitesse de la déchiqueteuse tombe en dessous
d'une plage prédéfinie, le rouleau d'alimentation s'arrête
automatiquement pour permettre à la déchiqueteuse de
traiter les matières végétales refoulées.
Lorsque la vitesse atteint à nouveau un niveau acceptable, le
rouleau d’alimentation se réenclenche automatiquement.
Lorsque la pression hydraulique est trop élevée, (si le
rouleau d’alimentation est obstrué), le contrôleur inverse
momentanément le rouleau d’alimentation pour aider à
évacuer les matières végétales qui n’ont pas été déchiquetées.
le contrôleur met alors le rouleau en position Forward pour
essayer de réintroduire les matières végétales.
Si ce cycle se poursuit, l’obstruction devra être éliminée à
la main, ou les matières végétales à déchiqueter devront
être enlevées, taillées et/ou repositionnées.
Le contrôleur est programmé pour afficher une série de
codes d’erreur.
• Code d’entretien de 15 heures : consultez la section 7.4.
• Code d’entretien de 100 heures : consultez la section 7.4.
• Vitesse de fonctionnement normale : témoin vert fixe.
• Interrupteur d’arrêt du rouleau d’alimentation : Modèles
européens uniquement – témoin rouge fixe.
- Vitesse du disque insuffisante.
- Modèles européens uniquement : vitesse du disque
insuffisante ou barre de sécurité activée.
Le contrôleur est préprogrammé en usine. En cas de défaut
de fonctionnement, adressez-vous à votre concessionnaire.
la déchiqueteuse ne fonctionne pas tant que le contrôleur
n’est pas correctement programmé.
La barre de commande du rouleau d’alimentation sert à
commander manuellement le sens de rotation du rouleau
d’alimentation.
• Mettez la barre en position FORWARD (F) (avant) lorsque
vous souhaitez introduire des matières végétales dans la
déchiqueteuse.
• Mettez la barre en position REVERSE (R) (arrière) lorsque vous
souhaitez pousser les matières végétales hors de la goulotte
(en cas de bourrage).
• Mettez la barre en position STOP (arrêt) pour stopper la rotation
du rouleau d’alimentation.

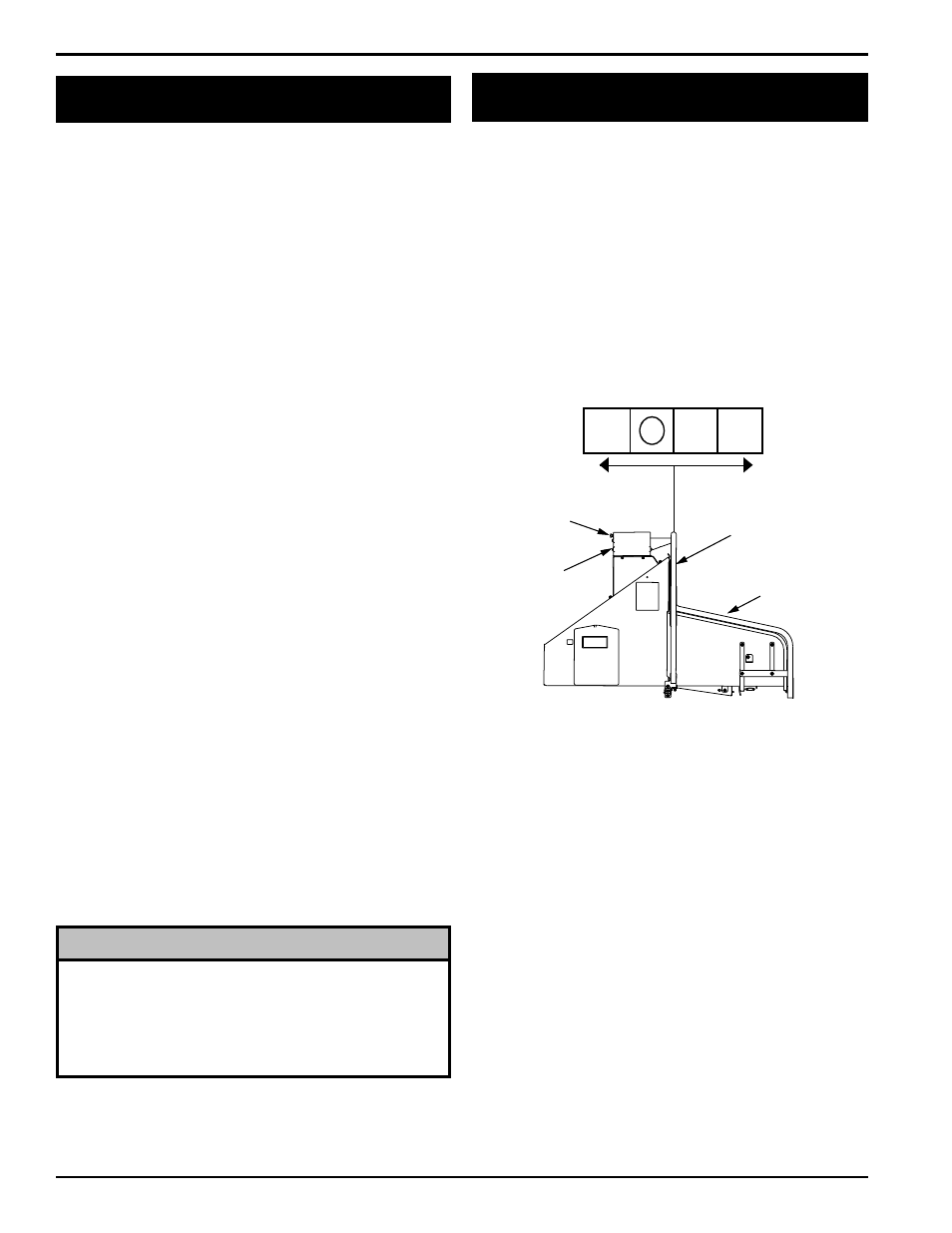

Figure 4.3 Barre de commande du rouleau d’alimentation
Poussez la barre de sécurité (sur les modèles européens
uniquement) en cas d’urgence, pour stopper l’avance.
Appuyez sur le bouton de remise à zéro/priorité pour réactiver
l’avance des rouleaux.
Au moment du démarrage, la barre de sécurité est enclenchée.
Appuyez sur le bouton de remise à zéro/priorité pour
commencer à actionner le rouleau d’alimentation.
en cas de déclenchement indésirable, le bouton de remise à
zéro peut être maintenu enfoncé pendant 5 secondes pour
neutraliser le système.
