19 dÉChIQUETEUSE À PLaTEaU ToURnanT
FRANÇAIS
SERVICE & ENTRETIEN
aVanT d’InSPECTER oU d’EFFECTUER LE SERVICE dE ToUTE PIÈCE dE CETTE MaChInE, CoUPER La SoURCE d’ÉnERGIE, dÉSEMbRaYER
L’hYdRaULIQUE, oUVRIR L’ÉCRan dE PRoTECTIon ET S’aSSURER QUE ToUTES LES PIÈCES MobILES SonT VEnUES À Un REPoS CoMPLET.
AVeRTISSemeNT

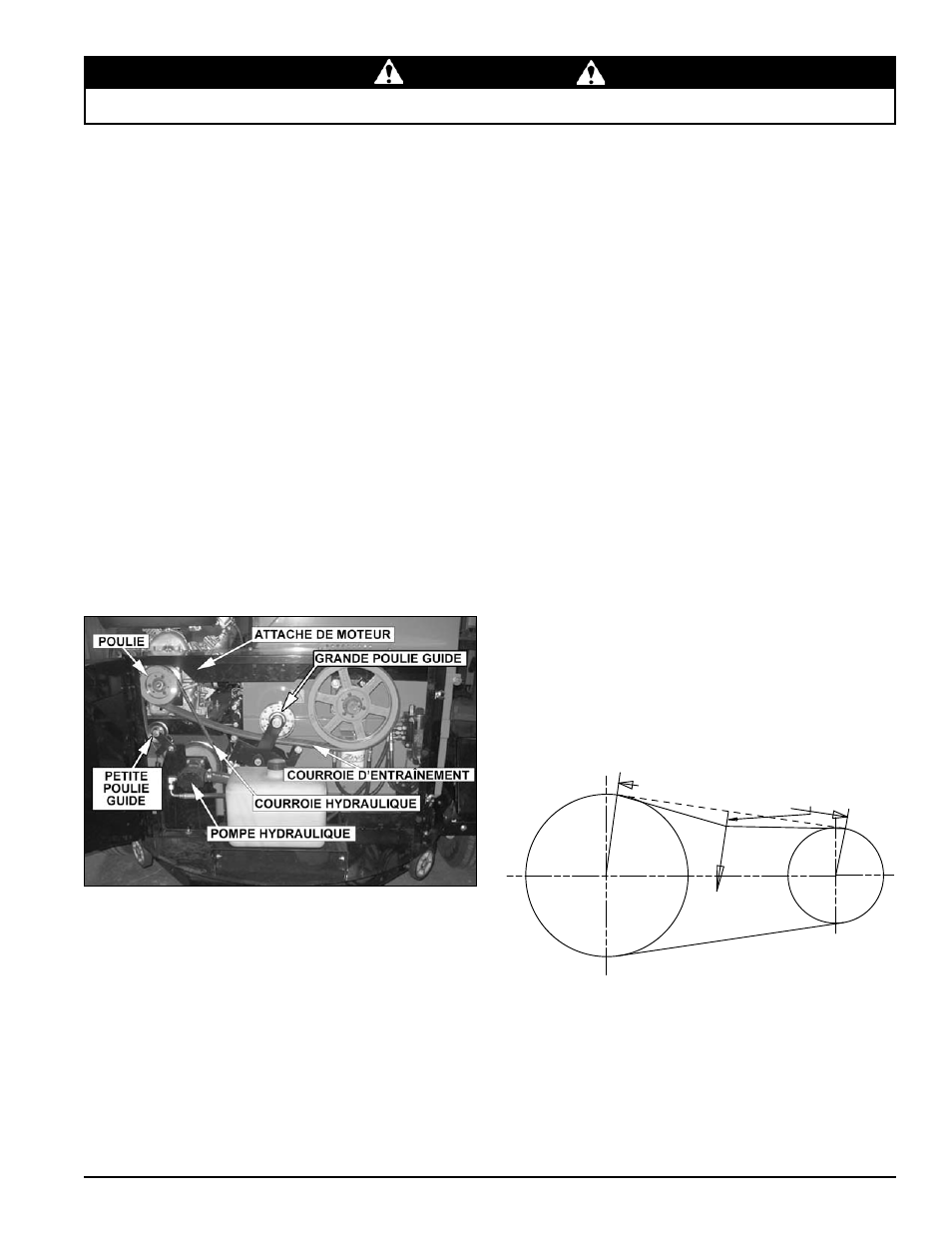

Figure 5.5 – Courroie d’entraînement
5.10.2 RemPLACemeNT de LA COURROIe
d’eNTRAÎNemeNT HYdRAULIqUe
Vérifier tous les ans l’état de la courroie d’entraînement ou après 1.
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Si la courroie est fissurée, effilochée,
usée ou allongée, la remplacer. Suivre la procédure ci-dessous
pour remplacer la courroie d’entraînement.
En utilisant une clé, tirer la petite poulie guide pour l’éloigner
2.
de la courroie hydraulique afin de relâcher la tension.
Retirer la courroie d’entraînement hydraulique de la poulie
3.
d’entraînement du moteur et de la pompe hydraulique.
Tour à tour, tourner chacun des boulons de tension de 13.
courroie dans le sens des aiguilles d’une montre d’un nombre
égal de tours jusqu’à ce que la flèche au centre de la courroie
soit de 7/16” quand une charge de 20 lb est placée contre
la courroie (Figure 5.6).
Vérifier l’alignement de la poulie en utilisant une règle
14.
et ajuster la vis de tension de courroie appropriée si
nécessaire.
Serrer les quatre boulons de montage du moteur au couple
15.
de serrage approprié.
Serrer les boulons fixant les éjecteurs de poulie sur le
16.
moteur. Il doit y avoir un écartement de 0,028” entre la
courroie d’entraînement et les éjecteurs quand la courroie
est engagée.
Serrer le boulon de l’attache du moteur.
17.
En utilisant une clé, tirer la petite poulie guide vers le centre 18.
de la déchiqueteuse.
Installer la courroie d’entraînement de l’hydraulique sur la
19.
pompe hydraulique (sur l’extérieur de la poulie guide) et sur
la poulie d’entraînement du moteur (Figure 5.5.)
Relâcher la poulie guide pour appliquer la tension sur la
20.
courroie d’entraînement de la pompe hydraulique.
Lever la poignée d’engagement, démarrer le moteur et
21.
abaisser la poignée d‘engagement pour essayer les unités.
ajuster les poulies et la tension de courroie si nécessaire.
En utilisant une clé, tirer la petite poulie guide vers le centre 4.
de la déchiqueteuse.
Installer la courroie d’entraînement hydraulique sur Ia pompe
5.
hydraulique, sur l’extérieur de la poulie guide et sur la poulie
d’entraînement du moteur (figure 5.5).
Relâcher la poulie guide pour appliquer la tension sur la
6.
courroie d’entraînement de la pompe hydraulique.
5.10.3 AJUSTemeNT deS COURROIeS
d’eNTRAÎNemeNT
abaisser la poignée d’engagement. 1.
desserrer le boulon sur l’attache de moteur. nE PaS 2.
L’EnLEVER.
Vérifier que les boulons de mise sous tension de la courroie
3.
sur la plaque de support du moteur sont serrés contre le
support du moteur.
desserrer les quatre boulons du support du moteur.
4.
Tour à tour, faire tourner chacun des boulons de tension 5.
de la courroie dans le sens des aiguilles d’une montre d’un
nombre de tours égal jusqu’à ce que la flèche de courroie
au centre de la courroie soit de 7/16” quand une charge de
20 lb est placée contre la courroie (figure 5.6.)
Vérifier l’alignement de poulie en utilisant une règle et ajuster
6.
le boulon approprié de tension de courroie si nécessaire.
Serrer les quatre boulons du support de moteur au couple
7.
de serrage approprié.
Serrer le boulon de l’attache de moteur.
8.
Lever la poignée d’engagement, démarrer le moteur et 9.
abaisser la poignée d’engagement pour essayer les unités.
ajuster les poulies et la tension de courroie si nécessaire.
Figure 5.6 – Tension de courroie d’entraînement
LONGUEUR DE POR
TÉE
FORCE DE 20 LBS
FLÈCHE
DE 7/16”
