13 dÉChIQUETEUSE À PLaTEaU ToURnanT
FRANÇAIS
FONCTIONNEMENT
4.6 ReLeVeR/AbAISSeR Le COUVeRCLe
d’ACCÈS
Faire tourner la trémie de décharge de sorte qu’elle soit 1.
parallèle au couvercle d’accès.
Enlever les deux boulons 3/8” x 1-1/4”, écrous et rondelles
2.
fixant le couvercle d’accès sur le bâti de la déchiqueteuse.
après avoir abaissé le couvercle d’accès, fixer le couvercle
3.
d’accès sur le bâti de la déchiqueteuse en utilisant deux
boulons 3/8” x 1-14”, écrous et rondelles.
La commande de vitesse du rouleau d’alimentation est utilisée
pour permettre à l’opérateur d’avoir une meilleure commande du
matériau introduit dans la déchiqueteuse.
Pour avoir un déchiquetage optimal, on recommande que le
rouleau d’alimentation fonctionne à un débit plus rapide pour
les petites branches et à un débit plus lent pour les grosses
branches.
4.7 COmmANde de VITeSSe dU ROULeAU
d’ALImeNTATION

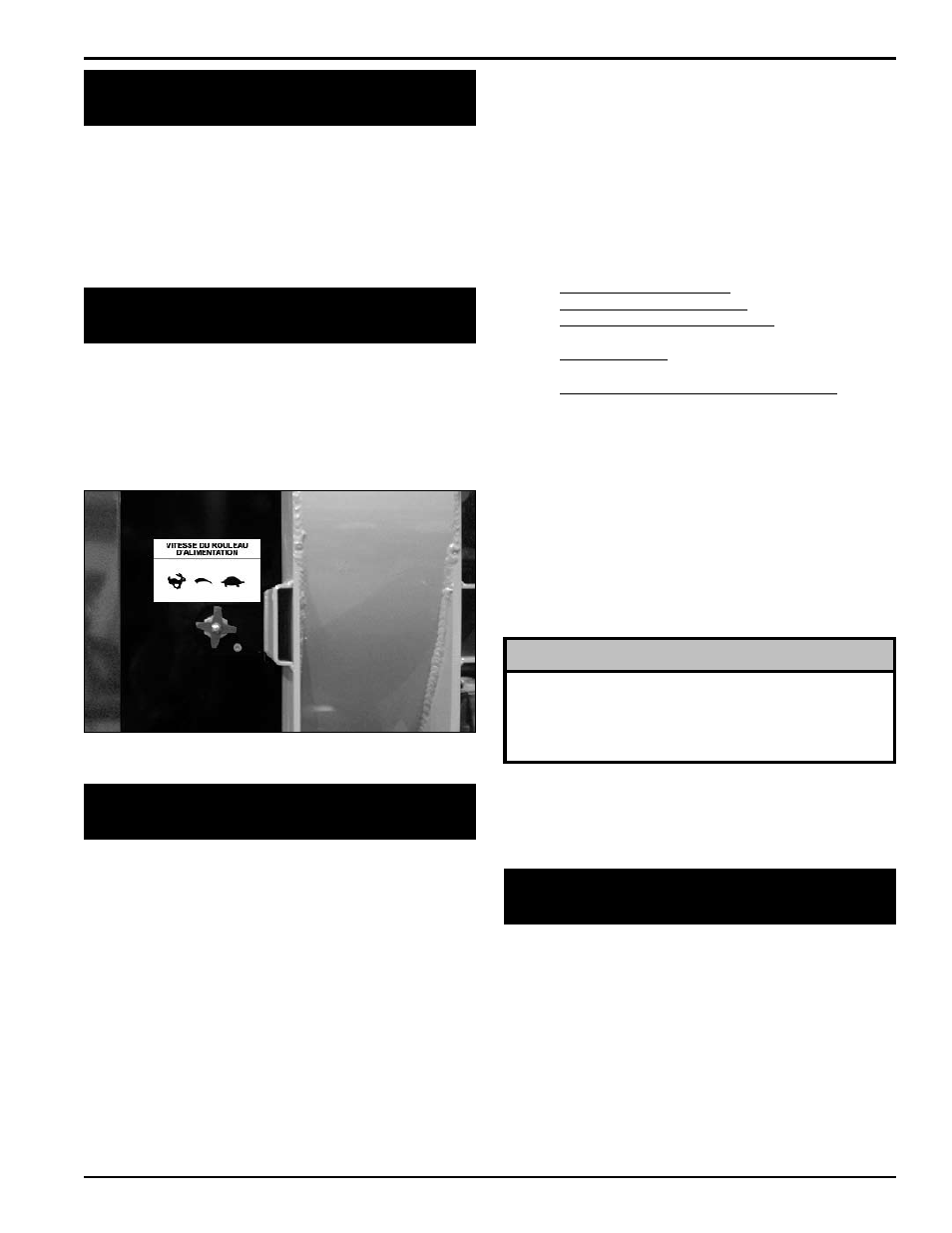

Figure 4.2 – Commande de vitesse du rouleau d’alimentation
4.8 CONTRÔLeUR d’ALImeNTATION de
LA dÉCHIqUeTeUSe
La déchiqueteuse est équipée d’un contrôleur d’alimentation
préprogrammé. Le contrôleur est situé sur le bâti de la
déchiqueteuse au-dessus de la trémie. Le contrôleur prend en
charge une variété de fonctions y compris la surveillance des
TPM du disque de la déchiqueteuse, la commande du rouleau
d’alimentation et la production d’alertes d’entretien de routine. La
barre de commande située sur la trémie d’alimentation commande
le rouleau d’alimentation.
Les fonctions du contrôleur sont décrites avec plus de
détails ci-dessous:
Le contrôleur fait fonctionner le rouleau d’alimentation. 1.
Il surveille les TPM du disque de la déchiqueteuse et ne
fonctionne pas tant que le moteur n’a pas atteint les TPM
nominaux. Si le disque de la déchiqueteuse baisse au-
dessous des TPM normaux de fonctionnement, le rouleau
d’alimentation s’arrête. Lorsque le disque de déchiqueteuse
revient aux TPM normaux de fonctionnement, le rouleau
d’alimentation s’engage à nouveau.
Il est important d’amener le moteur aux TPM nominaux
avant de faire fonctionner la déchiqueteuse. Le contrôleur
d’alimentation de déchiqueteuse exige que le disque de
la déchiqueteuse tourne aux TPM nominaux pour son
fonctionnement.
NOTe
Le contrôleur a aussi une fonction “d’essayer à nouveau”. Il 2.
surveille la pression hydraulique du rouleau d’alimentation.
S’il détecte que le niveau est trop haut (le rouleau
d’alimentation devient obstrué), le contrôleur changera le
sens de marche du rouleau d’alimentation, ce qui permet de
dégager la machine. Le contrôleur engagera alors le rouleau
dans la position de marche avant et essaiera d’introduire
le matériau à nouveau. Si ce cycle continue, l’obstruction
doit être dégagée manuellement. Tailler ou repositionner le
matériau si nécessaire.
Le contrôleur d’alimentation est programmé pour afficher les
3.
messages de texte suivants :
Code de service à 15 heures : • “Changer/Entretenir lames”.
Code de service à 100 heures : • “Changer huile moteur”.
TPM normaux de fonctionnement : • “Système de
commande d’alimentation disponible”.
Pression élevée : • “Fonction essayer à nouveau mise
en service”
Commutateur d’arrêt rouleau d’alimentation : •
“alimentation en marche avant arrêtée”
- Modèles nationaux: TPM de disque trop bas.
- Modèles S & F : TPM de disque trop bas ou barre
de sécurité mise en service.
baRRE dE SECURITÉ: modèles S & F seulement. Si 4.
la barre de sécurité a été mise en service, la dEL rouge
s’allumera. Pousser le bouton de restauration/priorité pour
recommencer l’alimentation en marche avant (Figure 4.3.)
Pour surmonter des déclenchements incorrects de la barre
de sécurité par du matériau en cours de déchiquetage, le
bouton de restauration/priorité peut être maintenu enfoncé
pendant 5 secondes. Pour répéter, relâcher le bouton et le
maintenir enfoncé à nouveau.
NOTe: Le capteur de TPM sur le disque doit clignoter sinon le
contrôleur ne fonctionnera pas. Le dégagement entre le capteur
et le boulon doit être entre 1/32” et 3/32”.
4.9 bARRA de CONTROL deL ROdILLO
de ALImeNTACIÓN
La barre de commande du rouleau d’alimentation est utilisée pour
commander manuellement la rotation du rouleau d’alimentation.
La rotation en marche aVanT(F) est utilisée pour déplacer le matériau
dans la trémie d’alimentation vers les lames de la déchiqueteuse.
La rotation en marche aRRIERE (R) est utilisée pour pousser le
matériau en dehors de la trémie d’alimentation loin des lames
de déchiqueteuse.
SToP est utilisé pour arrêter la rotation du rouleau d’alimentation.
