17 dÉChIQUETEUSE À PLaTEaU ToURnanT
FRANÇAIS
SERVICE & ENTRETIEN
aVanT d’InSPECTER oU d’EFFECTUER LE SERVICE dE ToUTE PIÈCE dE CETTE MaChInE, CoUPER La SoURCE d’ÉnERGIE, dÉSEMbRaYER
L’hYdRaULIQUE, oUVRIR L’ÉCRan dE PRoTECTIon ET S’aSSURER QUE ToUTES LES PIÈCES MobILES SonT VEnUES À Un REPoS CoMPLET.
AVeRTISSemeNT

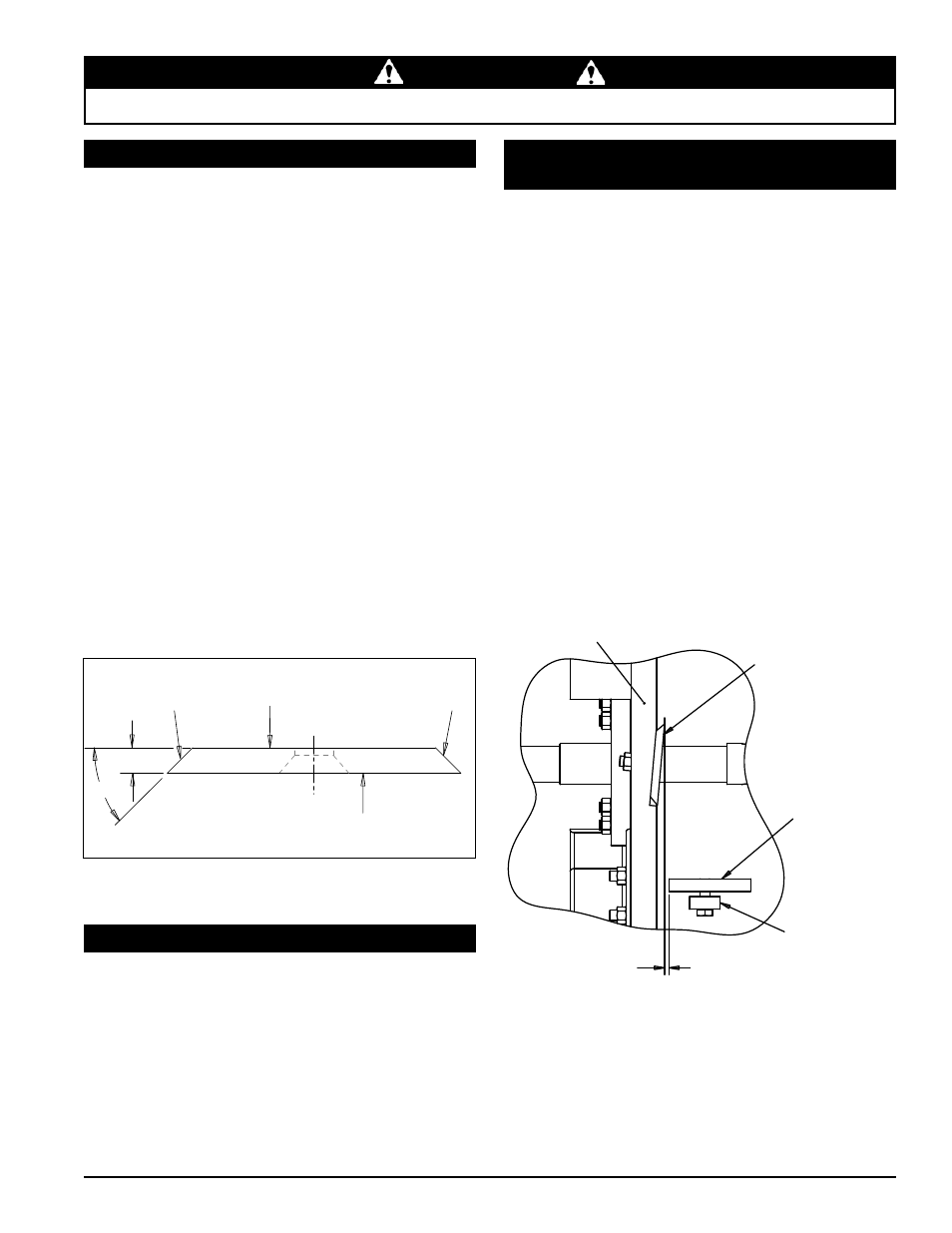

Figure 5.2 – Surfaces de lame de déchiquetage
Les lames de déchiquetage doivent présenter un dégagement
de 1/16 à 1/8 po. par rapport au bloc de déchiqueteuse situé
directement sous la trémie de la déchiqueteuse (Figure 5.3).
Pour ajuster le dégagement de lame, procéder de la manière
suivante:
Retirer les deux boulons de 3/8” fixant le couvercle d’accès 1.
sur le bâti principal. basculer le couvercle d’accès pour
obtenir accès à l’enclume.
desserrer les trois boulons de ½ pouce qui retiennent
2.
l’enclume de la déchiqueteuse sur le bâti.
Mesurer le dégagement entre les lames de déchiquetage
3.
et l’enclume de déchiquetage à partir de l’intérieur du bâti.
ajuster vers l’intérieur ou l’extérieur jusqu’à la mesure
désirée.
Vérifier le dégagement sur toutes les lames.
4.
Serrer les boulons sur l’enclume de déchiquetage au couple 5.
de 75 pi-lb et recommencer l’opération.
Si le bord de l’enclume de déchiquetage est endommagé
6.
ou usé inégalement, retirer les trois boulons qui retiennent
l’enclume et utiliser l’un des trois autres bords. ajuster pour
obtenir la mesure correcte.
Installer le verrou de disque (Section 5.2). Le disque est 1.
maintenant empêché pour installer les lames.
Placer une lame sur le disque et l’attacher avec deux boulons
2.
et écrous à six pans. Serrer à un couple de 120 pi-lbs.
Répéter l’opération pour les lames restantes.
abaisser le couvercle d’accès et le fixer sur le bâti de
3.
déchiqueteuse en utilisant deux boulons de retenue de 3/8”.
Retirer le verrou de disque.
4.
5.5 AIGUISAGe deS LAmeS
Figure 5.3 – Dégagement Lame de déchiqueteuse/Enclume
ENCLUME
LAME DE
ROTOR
ENTRETOISE
1/16” - 1\8”
DÉCHIQUETEUSE
D’ENCLUME
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
n’aiguisez et ne meulez jamais les surfaces de montage 1.
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
Meulez à nouveau le bord angulaire des lames de
2.
déchiquetage pour lui donner un angle de 45 degrés
(Figure 5.2.). assurez-vous qu’un certain type d’appareil
fixe est utilisé pour maintenir correctement la lame à l’angle
correct.
Veillez à ce que la lame ne surchauffe pas et qu’elle ne
3.
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
Utilisez des temps de meulage courts et refroidissez avec de
4.
l’eau ou un certain type de liquide de refroidissement.
aiguisez une quantité égale de chaque lame pour maintenir
5.
l’équilibre du disque.
de petites imperfections comme des entailles et des bavures
6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises,
7.
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
Surface
aiguisée
Surface de montage,
ne pas affûter
.38
45˚
Surface de montage,
ne pas affûter
Surface
aiguisée
5.6 INSTALLATION deS LAmeS
5.7 RÉGLAGe dU dÉGAGemeNT deS
LAmeS de LA dÉCHIqUeTeUSe
