dÉChIQUETEUSE À PLaTEaU ToURnanT 8
ASSEMBLAGE
2.10 GOULOTTe d’ÉVACUATION
attacher la goulotte d’évacuation à la bride de montage sur 1.
le bâti de déchiqueteuse. La moitié du collier de montage
est déjà attachée à la goulotte. Faire glisser la goulotte sur
la bride et serrer les boulons pour l’attacher.
Installer la deuxième moitié du collier sur la goulotte et la bride.
2.
Graisser le raccord de graissage et serrer complètement 3.
les écrous.
desserrer chaque écrou d’un tour et essayer de faire tourner
4.
la goulotte. Si elle ne tourne pas librement, desserrer chaque
écrou de 1/2 tour jusqu’à ce qu’elle tourne librement.
Faire tourner la goulotte de 360 degrés et la bloquer en
5.
place à l’aide de la poignée pour s’assurer qu’elle est montée
correctement.
Garder les écrous aussi serrés que possible tout en permettant
à la goulotte d’évacuation de tourner librement.
NOTe
DEUXIÈME
MOITIÉ DE
COLLIER
RACCORD DE
GRAISSAGE

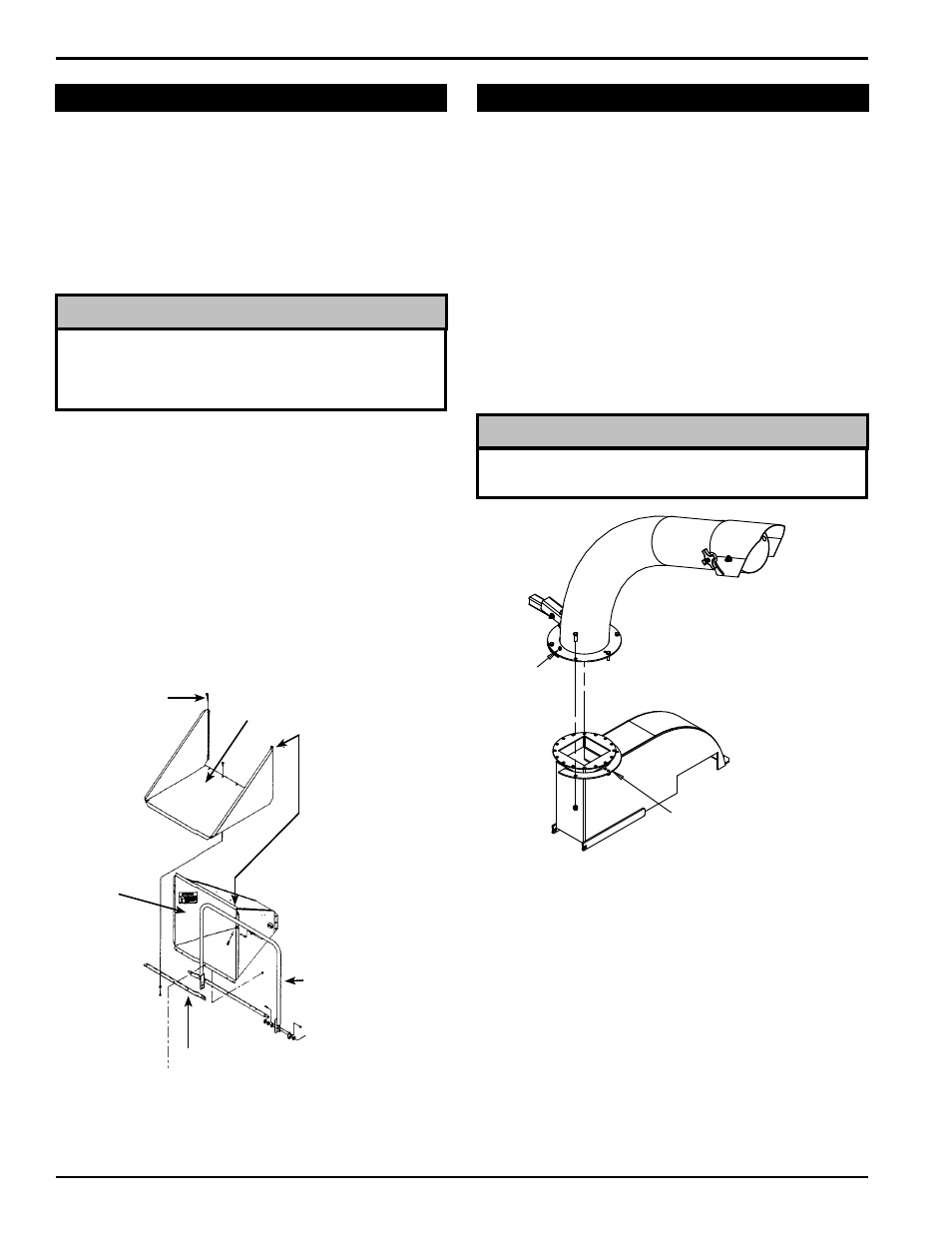

Figure 2.3 – Ensemble de goulotte d’évacuation
2.9 PLATeAU de RALLONGe de TRÉmIe
Le plateau de rallonge de trémie est un article en option qui est
acheté séparément pour les modèles non-Européen.
Le plateau de rallonge de trémie est standard sur les modèles
Européen.
après avoir monté la trémie de déchiqueteuse sur le bâti 1.
de cette dernière, faire glisser le plateau de rallonge de
trémie sur la trémie de déchiqueteuse comme l’indique la
Figure 2.2.
aligner les cinq trous de boulon dans le plateau de rallonge 2.
de trémie avec les trous de boulon dans l’articulation de
rallonge.
Introduire un boulon de carrosserie 3/8” x 1” (compris dans le
3.
nécessaire du propriétaire) à travers les deux trous extérieurs
sur le plateau de rallonge et l’articulation de rallonge. attacher
les boulons avec des rondelles et écrous.
Introduire un boulon de carrosserie 3/8” x 1” à travers
4.
l’extrémité du support de trémie et les trous du milieu
se trouvant sur l’articulation de rallonge et le plateau de
rallonge. attacher les boulons de façon sûre avec rondelle
et écrous.
Figure 2.2 – Ensemble de plateau de rallonge de trémie.
Goupille en
épingle à cheveux
Levier de
commande
d’alimentation
Trémie de
déchiqueteuse
articulation
de rallonge
Plateau de
rallonge
Positionner cette lèvre
derrière la lèvre se
trouvant sur la trémie
de déchiqueteuse
indiquée ci-dessous.
Tenir le plateau de
rallonge directement
au-dessus de la trémie
de déchiqueteuse et
le faire glisser vers le
bas.
S’assurer que la lèvre du plateau de rallonge est bien
positionnée derrière la lèvre de la trémie de déchiqueteuse.
Cela procure une surface plus plate et empêche des
obstructions pendant l’alimentation de la machine.
NOTe
