DÉCHIQueteuSe À Plateau tournant 22
SERVICE & ENTRETIEN
aVant D’InSPeCter ou D’eFFeCtuer le SerVICe De toute PIÈCe De Cette MaCHIne, CouPer la SourCe D’ÉnerGIe, DÉSeMBraYer
l’HYDraulIQue, ouVrIr l’ÉCran De ProteCtIon et S’aSSurer Que touteS leS PIÈCeS MoBIleS Sont VenueS À un rePoS CoMPlet.
aVerTissemeNT
5.7 cOUrrOies d’eNTraÎNemeNT

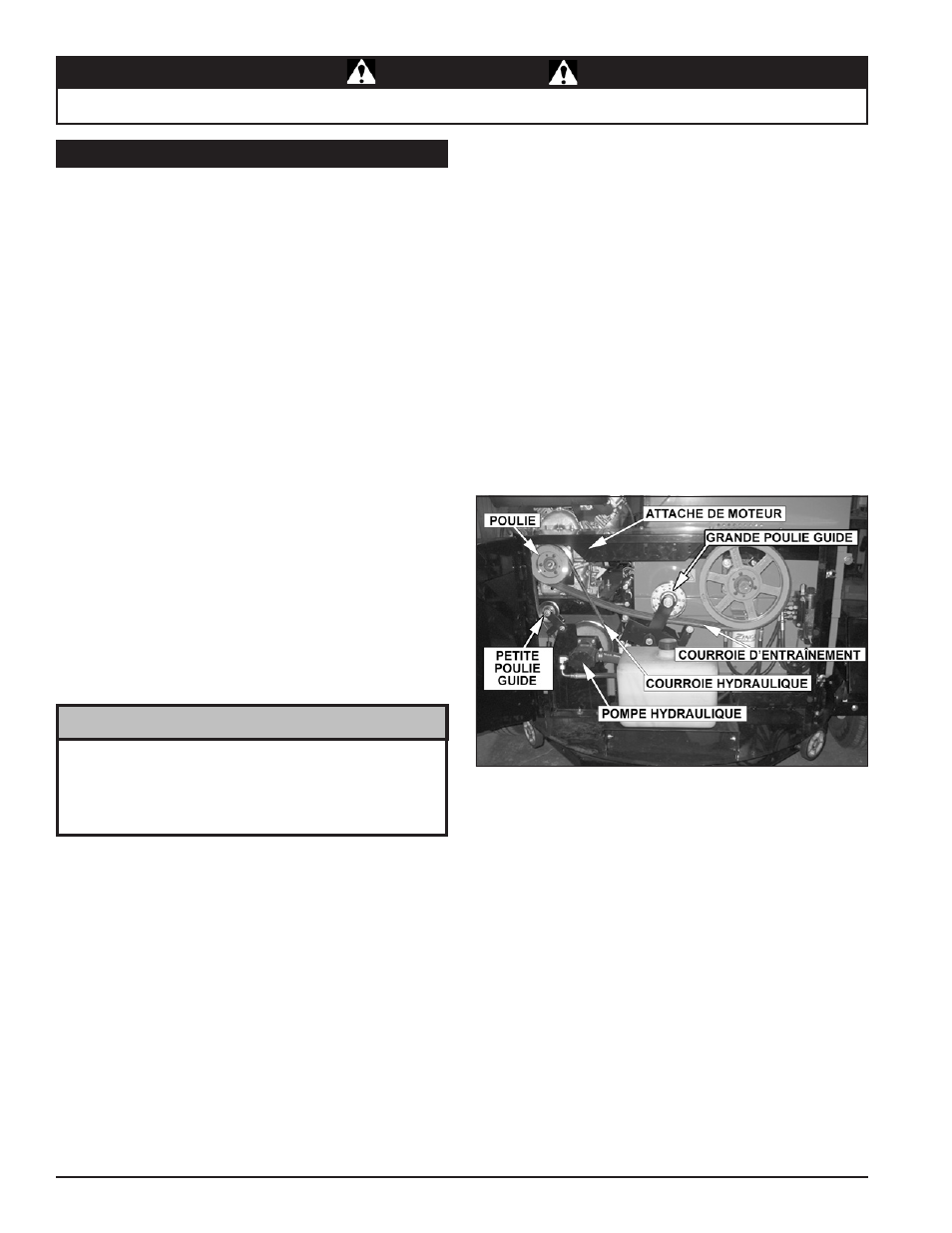

Figure 5.6 – Courroie d’entraînement
5.7.1 remPLacemeNT de cOUrrOie
d’eNTraÎNemeNT de disqUe
Vérifier tous les ans l’état de la courroie d’entraînement ou après
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Si la courroie est fissurée, effilochée, usée
ou allongée, la remplacer. remplacer seulement la courroie par
une courroie du type en bandes d’origine. ne pas utiliser des
courroies de type unique.
lever la poignée d’engagement pour désembrayer la
courroie d’entraînement.
Desserrer le boulon sur l’attache du moteur. ne PaS
l’enleVer.
Desserrer les boulons fixant l’éjecteur de courroie sur le
moteur (situé au-dessus de la petite poulie). ne PaS leS
enleVer.
assurer que les boulons de mise sous tension de courroie
sur la plaque de montage du moteur sont serrés contre le
support de moteur.
tourner chacun des deux boulons de huit tours dans le sens
inverse des aiguilles d’une montre.
Desserrer les quatre boulons du support de moteur et faire
glisser le moteur vers le bâti de la déchiqueteuse.
retirer la grande poulie guide.
en utilisant une clé, tirer la petite poulie guide pour l’éloigner
de la courroie hydraulique pour relâcher la tension.
retirer la courroie d’entraînement hydraulique de la poulie
d’entraînement sur le moteur.
retirer l’ancienne courroie d’entraînement du disque et
installer la nouvelle courroie d’entraînement sur le moteur
et la grande poulie.
Installer la grande poulie guide.
abaisser la poignée d’engagement pour engager la courroie
d’entraînement.
tour à tour, tourner chacun des boulons de tension de
courroie dans le sens des aiguilles d’une montre d’un nombre
égal de tours jusqu’à ce que la flèche au centre de la courroie
soit de 7/16” quand une charge de 20 lb est placée contre
la courroie (Figure 5.5).
Vérifier l’alignement de la poulie en utilisant une règle
et ajuster la vis de tension de courroie appropriée si
nécessaire.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Si la courroie ne s’installe pas facilement, tourner les deux
boulons de tension de courroie dans le sens inverse des
aiguilles d’une montre d’un nombre égal de tours et faire
glisser le moteur pour le rapprocher de la déchiqueteuse
jusqu’à ce que la courroie puisse être installée.
NOTe
Serrer les quatre boulons de montage du moteur au couple
de serrage approprié.
Serrer les boulons fixant les éjecteurs de poulie sur le
moteur. Il doit y avoir un écartement de 0,028” entre la
courroie d’entraînement et les éjecteurs quand la courroie
est engagée.
Serrer le boulon de l’attache du moteur.
en utilisant une clé, tirer la petite poulie guide vers le centre
de la déchiqueteuse.
Installer la courroie d’entraînement de l’hydraulique sur la
pompe hydraulique (sur l’extérieur de la poulie guide) et sur
la poulie d’entraînement du moteur (Figure 5.6.)
relâcher la poulie guide pour appliquer la tension sur la
courroie d’entraînement de la pompe hydraulique.
lever la poignée d’engagement, démarrer le moteur et
abaisser la poignée d‘engagement pour essayer les unités.
ajuster les poulies et la tension de courroie si nécessaire.
15.
16.
17.
18.
19.
20.
21.
5.7.2 remPLacemeNT de La cOUrrOie
d’eNTraÎNemeNT HYdraULiqUe
Vérifier tous les ans l’état de la courroie d’entraînement ou après
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Si la courroie est fissurée, effilochée,
usée ou allongée, la remplacer. Suivre la procédure ci-dessous
pour remplacer la courroie d’entraînement.
en utilisant une clé, tirer la petite poulie guide pour l’éloigner
de la courroie hydraulique afin de relâcher la tension.
retirer la courroie d’entraînement hydraulique de la poulie
d’entraînement du moteur et de la pompe hydraulique.
en utilisant une clé, tirer la petite poulie guide vers le centre
de la déchiqueteuse.
Installer la courroie d’entraînement hydraulique sur Ia pompe
hydraulique, sur l’extérieur de la poulie guide et sur la poulie
d’entraînement du moteur (figure 5.6).
relâcher la poulie guide pour appliquer la tension sur la
courroie d’entraînement de la pompe hydraulique.
1.
2.
3.
4.
5.
6.
