DÉCHIQueteuSe À Plateau tournant 20
SERVICE & ENTRETIEN
aVant D’InSPeCter ou D’eFFeCtuer le SerVICe De toute PIÈCe De Cette MaCHIne, CouPer la SourCe D’ÉnerGIe, DÉSeMBraYer
l’HYDraulIQue, ouVrIr l’ÉCran De ProteCtIon et S’aSSurer Que touteS leS PIÈCeS MoBIleS Sont VenueS À un rePoS CoMPlet.
aVerTissemeNT
5.3.2 aiGUisaGe des Lames
ne jamais aiguiser ni meuler les surfaces de montage des
lames. Cela causerait que le bord se roule et que la lame
soit endommagée. le résultat serait des performances
médiocres de déchiquetage.
Meuler à nouveau le bord angulaire des lames de
déchiquetage pour lui donner un angle de 45 degrés (Figure
5.3.)
les lames peuvent être meulées sur une meuleuse d’établi
ou par un professionnel.
S’assurer qu’un certain type d’appareil fixe est utilisé pour
maintenir correctement la lame à l’angle correct.
Faire attention que la lame ne surchauffe pas et qu’elle
ne change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
utiliser des temps courts de meulage et refroidir avec de l’eau
ou un certain type de liquide de refroidissement.
aiguiser une quantité égale de chaque lame pour maintenir
l’équilibre du disque.
De petites imperfections comme des entailles et des bavures
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises,
s’assurer que la surface aiguisée s’étend au-delà de
l’ouverture de la fente de déchiquetage. Si elle ne s’étend
pas au-delà de l’ouverture, il faut remplacer les lames.
1.
2.
3.
4.
5.
6.
7.
8.
9.

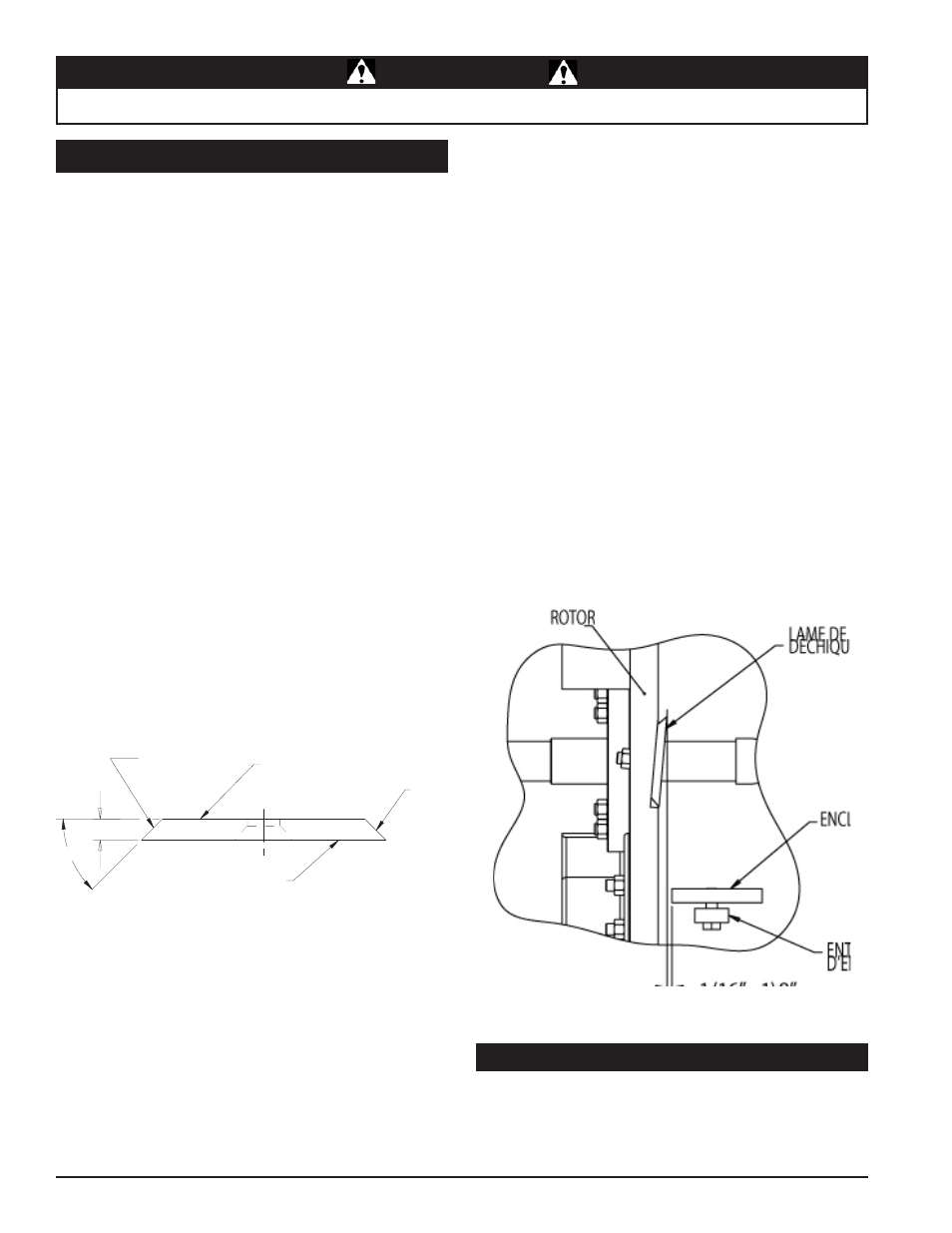

Figure 5.3 – Surfaces de lame de déchiquetage
SURFACE DE MONTAGE
NE PAS MEULER
SURFACE DE MONTAGE
NE PAS MEULER
SURFACE
AIGUISÉE
SURFACE
AIGUISÉE
45˚
.38
5.3.4 rÉGLaGe dU dÉGaGemeNT des Lames
de La dÉcHiqUeTeUse
les lames de déchiquetage doivent présenter un dégagement
de 1/16 à 1/8 po. par rapport au bloc de déchiqueteuse situé
directement sous la trémie de la déchiqueteuse (Figure 5.4).
Pour ajuster le dégagement de lame, procéder de la manière
suivante:
retirer les deux boulons de 3/8” fixant le couvercle d’accès
sur le bâti principal. Basculer le couvercle d’accès pour
obtenir accès à l’enclume.
Desserrer les trois boulons de ½ pouce qui retiennent
l’enclume de la déchiqueteuse sur le bâti.
Mesurer le dégagement entre les lames de déchiquetage
et l’enclume de déchiquetage à partir de l’intérieur du bâti.
ajuster vers l’intérieur ou l’extérieur jusqu’à la mesure
désirée.
Vérifier le dégagement sur toutes les lames.
Serrer les boulons sur l’enclume de déchiquetage au couple
de 75 pi-lb et recommencer l’opération.
Si le bord de l’enclume de déchiquetage est endommagé
ou usé inégalement, retirer les trois boulons qui retiennent
l’enclume et utiliser l’un des trois autres bords. ajuster pour
obtenir la mesure correcte.
1.
2.
3.
4.
5.
6.
5.3.3 iNsTaLLaTiON des Lames
Installer le verrou de disque (Section 5.2). le disque est
maintenant empêché pour installer les lames.
Placer une lame sur le disque et l’attacher avec deux boulons
et écrous à six pans. Serrer à un couple de 120 pi-lbs.
répéter l’opération pour les lames restantes.
abaisser le couvercle d’accès et le fixer sur le bâti de
déchiqueteuse en utilisant deux boulons de retenue de 3/8”.
retirer le verrou de disque.
1.
2.
3.
4.
5.3 Lames de dÉcHiqUeTeUse (sUiTe)
Figure 5.4 – Dégagement Lame de déchiqueteuse/Enclume
Se reporter aux manuels du propriétaire du moteur compris avec
votre machine pour des instructions spécifiques concernant le
remplacement et le nettoyage du filtre à air.
5.4 fiLTre À air
