10 DÉCHIQUETEUSE À PRISE DE FORCE 540
Partie
FONCTIONS eT COmmANdeS
3
La compréhension du fonctionnement de votre machine vous aidera à réaliser les meilleurs résultats dans l’utilisation de votre
déchiqueteuse. Les descriptions suivantes définissent les fonctions et commandes de votre machine.

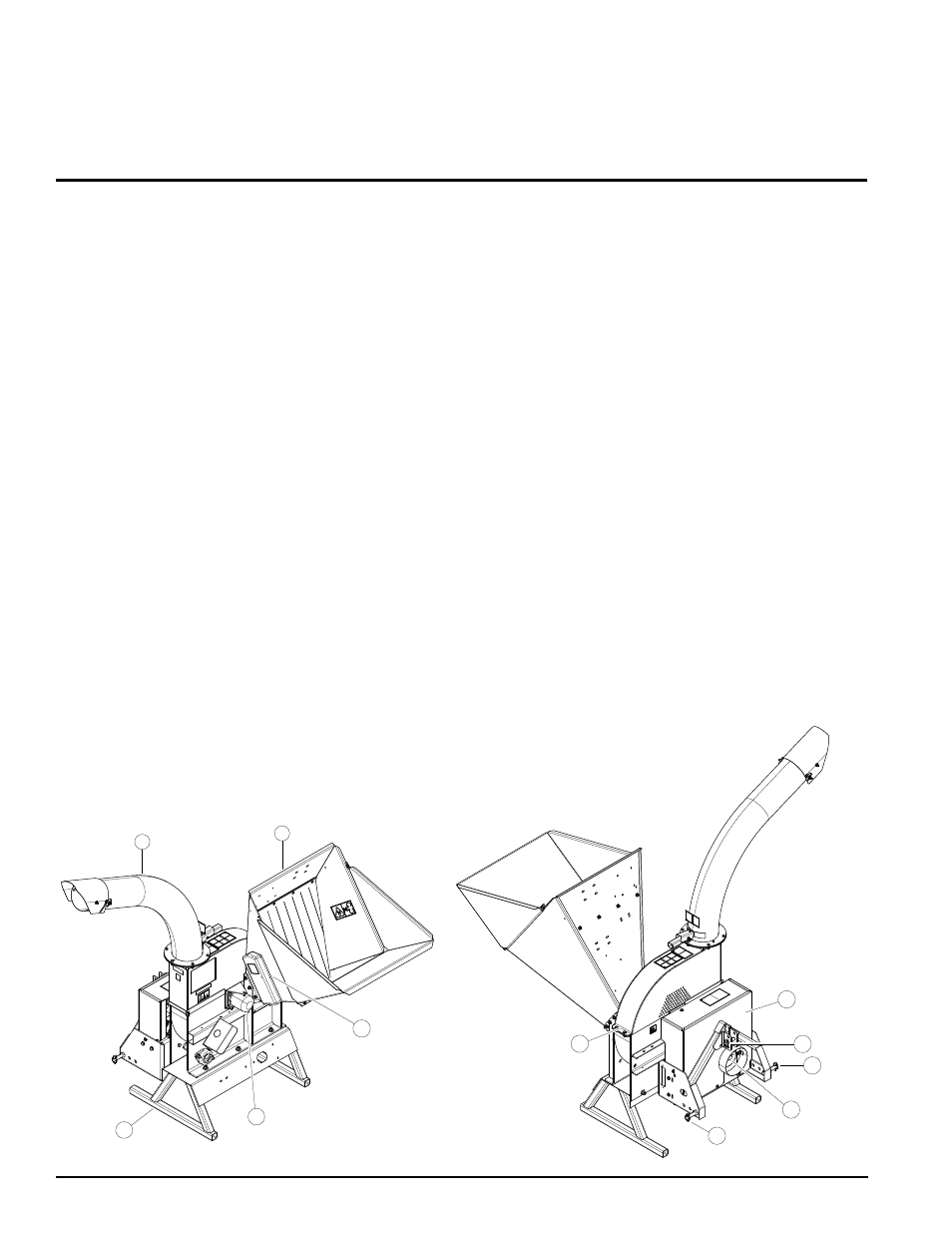

Tube de décharge 1. : Les matériaux déchiquetés sortent par
ce tube. Il est réglable sur 360 degrés. Le tube de décharge
du modèle pour copeaux fins n’est pas réglable. Il est conçu
pour enfouir les matériaux dans le sol par soufflage.
Couvercle de palier d’arbre de rotor
2. : Couvre l’arbre de
rotor et le palier avant.
Compartiment de rangement :
3. Pratique pour ranger vos
manuels du propriétaire et de pièces détachées.
Pieds de support :
4. Ne déplacez jamais la machine à moins
que l’attelage trois points soit relevé et les pieds relevés au-
dessus du sol.
Goulotte de déchiqueteuse :
5. Les matériaux sont introduits
dans la goulotte.
barre de sécurité :
6. (N’est pas disponible sur tous les
modèles.) Poussez la barre de sécurité pour arrêter le rouleau
d’alimentation en cas d’urgence.
bouton de remise à zéro/priorité :
7. (N’est pas disponible sur
tous les modèles.) Une fois la barre de sécurité activée, le
voyant rouge s’allume et le rouleau d’alimentation s’arrête.
Poussez le bouton de remise à zéro/priorité pour reprendre
l’avance. Lors du démarrage, le voyant de la barre de
sécurité s’allume et doit être remis à zéro pour que le rouleau
d'alimentation puisse fonctionner.
Couvercle d’accès au rotor :
8. Se relève pour permettre
l’accès aux lames.
Cric de levage des rouleaux d’alimentation :
9. Utilisez le
cric pour lever le rouleau d’alimentation en vue de l’inspection
ou de l’entretien de la machine. Immobilisez le rouleau
d’alimentation en position relevée à l’aide d’une goupille
élastique.
Réservoir de fluide hydraulique : 10. Vérifiez le niveau de
fluide chaque fois que la machine est utilisée.
Protection de la courroie d’entraînement
11. : Enlevez la
protection pour inspecter la courroie d’entraînement.
dispositif de raccordement de l’attelage trois points :
12.
Permet de monter l’attelage trois points du tracteur sur la
déchiqueteuse.
Arbre d’entraînement de la prise de force :
13. Permet de
raccorder la déchiqueteuse à l’arbre de prise de force du
tracteur.
Témoin de contrôle
14. : Lorsque le témoin clignote en vert,
augmentez la vitesse de rotation du moteur. Le rouleau
d’alimentation peut être enclenché en position Forward (avant)
lorsque le témoin de contrôle est fixe au vert. Reportez-vous
à la section 6 pour de plus amples informations.
dispositif de blocage de disque et goupille
15. : Le dispositif
de blocage sert à maintenir le disque de la déchiqueteuse
pour permettre d’effectuer son entretien. Consultez la section
5.2.
barre de commande du rouleau d’alimentation
16. : Déplacez
la barre de commande du rouleau d’alimentation pour
commencer à introduire des matières végétales dans la
déchiqueteuse.
Commande de vitesse du rouleau d’alimentation
17. :
Tournez-la dans le sens horaire pour augmenter la vitesse
des rouleaux d’alimentation et dans le sens antihoraire pour
la diminuer.
2
1
4
5
8
11
12
12
12
13
3
mOdÈLe À AVANCe PAR GRAVITÉ
