9
FRANÇAIS
DÉCHIQUETEUSE À PRISE DE FORCE 540
ASSemblAge
2.6 CONNeXION de L'ARbRe d'eNTRAÎNemeNT de LA PRISe de FORCe
Le tracteur doit être doté d’un arbre de prise de force
standard de 540 tours/minute.
Si le tracteur est doté d’un embrayage de prise de force
électrique, renseignez-vous auprès de votre concessionnaire
sur les méthodes opératoires correctes.
ImPORTANT
2.6.1 VÉRIFICATION de LA LONGUeUR de L’ARbRe d’eNTRAÎNemeNT de LA PRISe de FORCe
Reliez la déchiqueteuse au tracteur au moyen d’un attelage trois points. 1.
Vous devez vous assurer que la longueur de l’arbre d’entraînement de la prise de force livré avec votre machine convient à votre 2.
tracteur. Réglez la déchiqueteuse de haut en bas et mesurez l’espace le plus court et le plus long entre l’arbre de rotor de la
déchiqueteuse et la prise de force du tracteur.
L’arbre d’entraînement de la prise de force peut s’étendre jusqu’à un maximum de 26,93 po, (760 mm) avec un chevauchement
3.
de 6,85 po. (174 mm). Cet arbre d’entraînement s’adapte sur la plupart des modèles. Toutefois, si l’espace le plus
long est supérieur à 26,93 po (760 mm), vous devrez vous procurer un arbre d’entraînement de prise de force plus long.
L’arbre d’entraînement de la prise de force peut se comprimer jusqu’à un minimum de 20,08 po. (510 mm). Si l’espace le plus
4.
court est inférieur à cette mesure, coupez l’arbre à la longueur correcte, comme expliqué à la section 2.6.2.

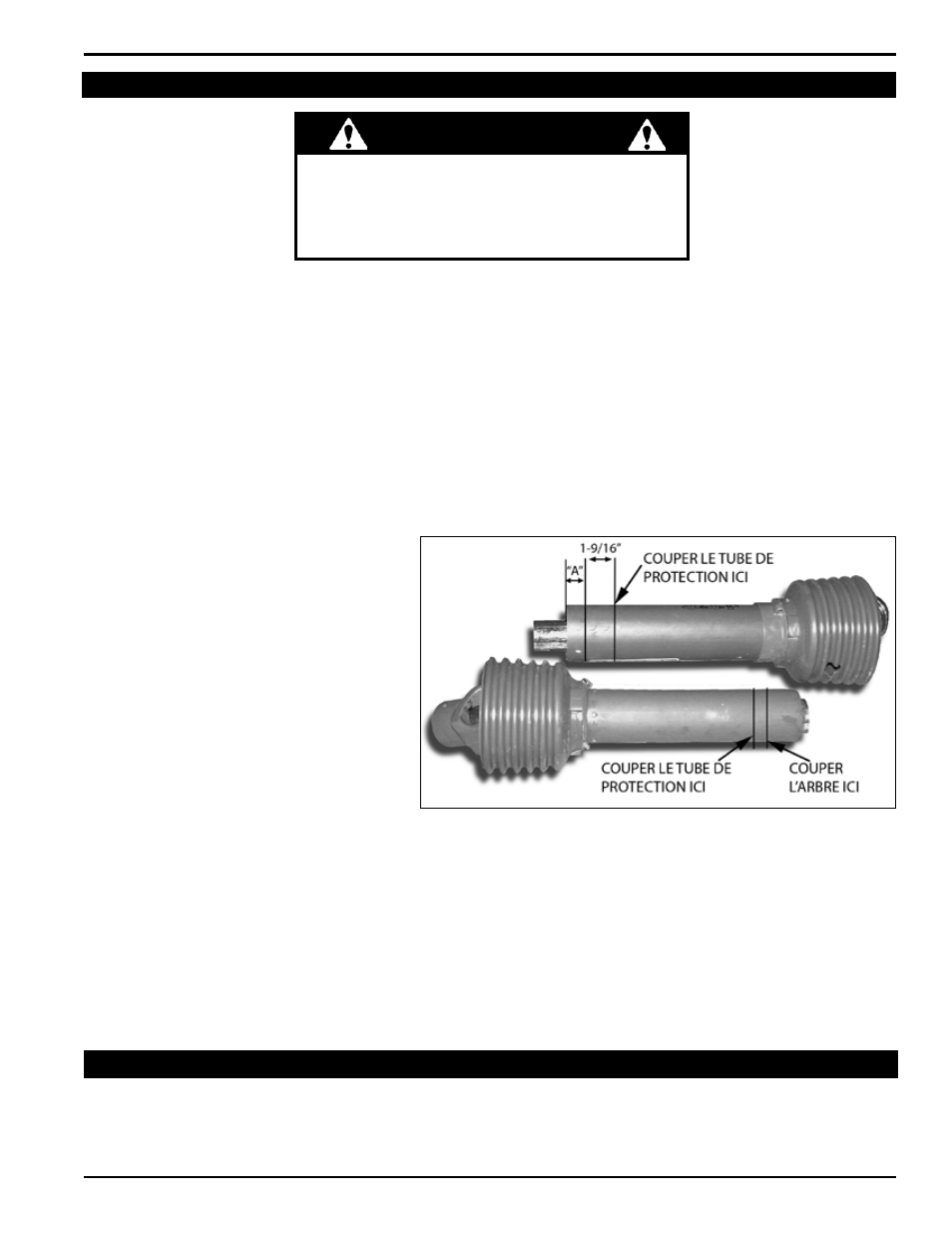

2.6.2 RÉdUCTION de LA LONGUeUR d’UN ARbRe d’eNTRAÎNemeNT de PRISe de FORCe
Séparez l’arbre d’entraînement en deux parties. 1.
Connectez une extrémité à la prise de force du
tracteur et l’autre extrémité à l’arbre de rotor
de la déchiqueteuse. Alignez les deux moitiés
parallèlement l’une à l’autre.
Mesurez la distance entre l’extrémité du tube de
2.
l’une des moitiés d’arbre d’entraînement et le
bas de la protection d’extrémité de l’autre moitié
d’arbre (dimension A sur l’illustration). À partir de
la dimension A, mesurez et tracez vers l’intérieur
du tube un repère de 1 9/16 po.
Coupez le tube à l’endroit indiqué.
3.
En utilisant le morceau de tube coupé comme 4.
mesure, placez le morceau coupé contre
l’extrémité de l’arbre. Tracez un repère et coupez
l’arbre.
En utilisant le morceau de tube coupé comme mesure, tracez un repère et coupez le tube de l’autre moitié de l’arbre d’entraînement,
5.
puis l’arbre.
Limez les extrémités des deux arbres et joignez les deux moitiés en les glissant.
6.
2.6.3 CONNeXION de L’ARbRe d’eNTRAÎNemeNT de LA PRISe de FORCe
Après avoir vérifié que la longueur de l’arbre d’entraînement convient à votre tracteur, connectez l’arbre d’entraînement à l’arbre 1.
de rotor de la déchiqueteuse à l’aide de clavettes et de deux écrous de blocage du kit remis au propriétaire
Connectez l’autre extrémité de l’arbre de prise de force au tracteur.
2.
2.7 CONNeXION deS CÂbLeS dU bOÎTIeR de COmmANde AU TRACTeUR
Deux câbles électriques (l’un rouge et l’autre blanc) sont enroulés autour du connecteur de la prise de force trois points.
Connectez le câble rouge à une source d’alimentation de 12 volts, par exemple l’alternateur ou la batterie. •
Mettez le câble blanc à la masse (connectez-le à la borne négative de la batterie ou à un autre point). •
