26 Dépannage de l’afficheur
Acheminement du signal

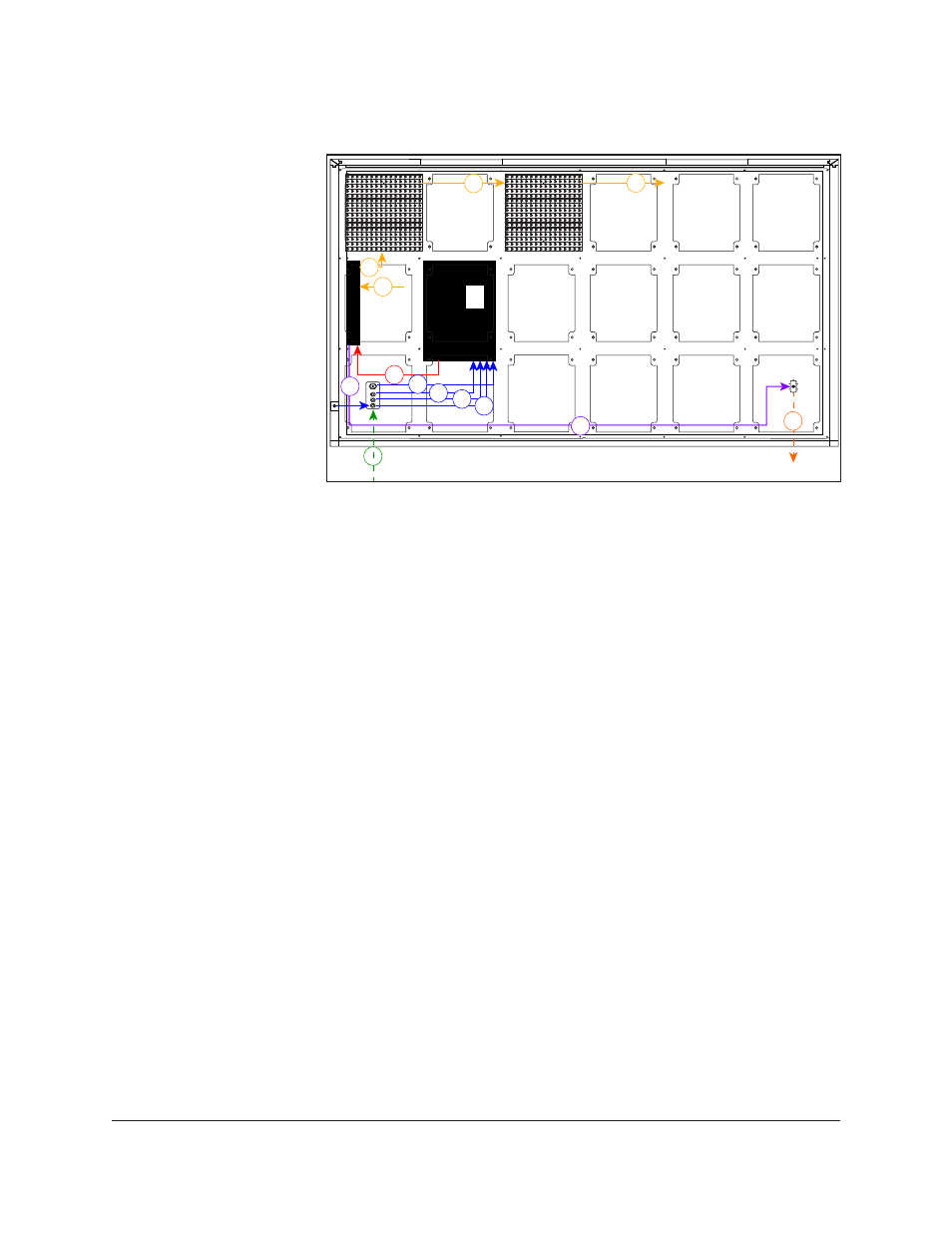

La Figure 23 montre comment le signal est acheminé dans l’afficheur.
1. Le signal
entre dans
l’afficheur
depuis
l’enceinte
de signal
externe
au moyen
des fiches
d’entrée
de signal à
connexion
rapide (1).
2. Le signal
passe de
la prise
du signal
d’entrée J32
via un câble Ethernet Cat5e à la prise Ethernet J32 sur le lecteur (2a)
• La prise d’entrée auxiliaire J33 est connectée à la prise J33 sur le lecteur (2b).
• Le capteur de température est connecté à la prise d’entrée J31 à connexion rapide.
De la prise J31 à connexion rapide, elle est connectée à la prise J31 sur le lecteur (2c).
• Le capteur de lumière est connecté à la prise J35 à connexion rapide. De la prise
J35 à connexion rapide, elle est connectée à la prise J35 sur le lecteur (2d).
3. Le signal passe du lecteur depuis la fibre optique A au port A du RPL (3).
4. De SATA A sur le RPL, le signal passe au premier module (4a) et se déplace d’un module
à l’autre par les câbles SATA (4b), pour retourner finalement au RPL vers SATA B (4c).
5. Le signal quitte le RPL par la fibre optique B et se déplace à la fibre optique à connexion
rapide de sortie (5).
6. Le signal de la fibre de la connexion rapide de la fibre optique primaire de la sortie de la
face de l’afficheur passe à la prise J32 de la face de miroir (6).
1
2a 2b
3
4a
5
4b 4b
6
2c 2d
5
4c
Figure 23 : Acheminement du signal
