Section 7 : Installation du câble de signal
Cette section décrit l’installation du câble de signal pour les afficheurs GalaxyPro MD série GP3. Il existe
plusieurs types de connexions de signal de données qui peuvent devoir être faites en fonction de la taille
de l’afficheur et du nombre de sections.
7.1 Connexion de signal primaire-miroir
Pour que les données puissent passer de l’afficheur principal à l’afficheur miroir, le câble
d’interconnexion à fibres optiques doit être connecté. Ce câble est généralement fixé à l’arrière
de l’afficheur.
1. Localiser et déballer le câble.
2. Connecter une extrémité du câble à J34
à l’arrière de l’afficheur principal, tel
qu’illustré à la
Figure 13.
3. Connecter l’autre extrémité du câble à J32 à
l’arrière de l’afficheur miroir.
4. Enrouler le surplus de câble et le fixer de
manière à prévenir le vandalisme et les
dommages liés aux intempéries.
Remarque : les points d’ancrage sont
situés sur chaque capot du ventilateur et
permettent de fixer le surplus de câble.
7.2 Connexions du signal pour les afficheurs en sections
Pour les afficheurs en sections, les données sont
transmises d’une section à l’autre par des câbles de fibres
optiques connectés à l’extérieur de chaque section.
Chaque section dispose de prises multiples étiquetées A
ou B. Voir le dessin B-1033700 à l’arrière de ce guide pour
l’acheminement approprié du câble entre les sections de
l’afficheur. Une étiquette à l’arrière de l’afficheur montre
également comment connecter les câbles. Un exemple de
cette étiquette est illustré à la
Figure 14.

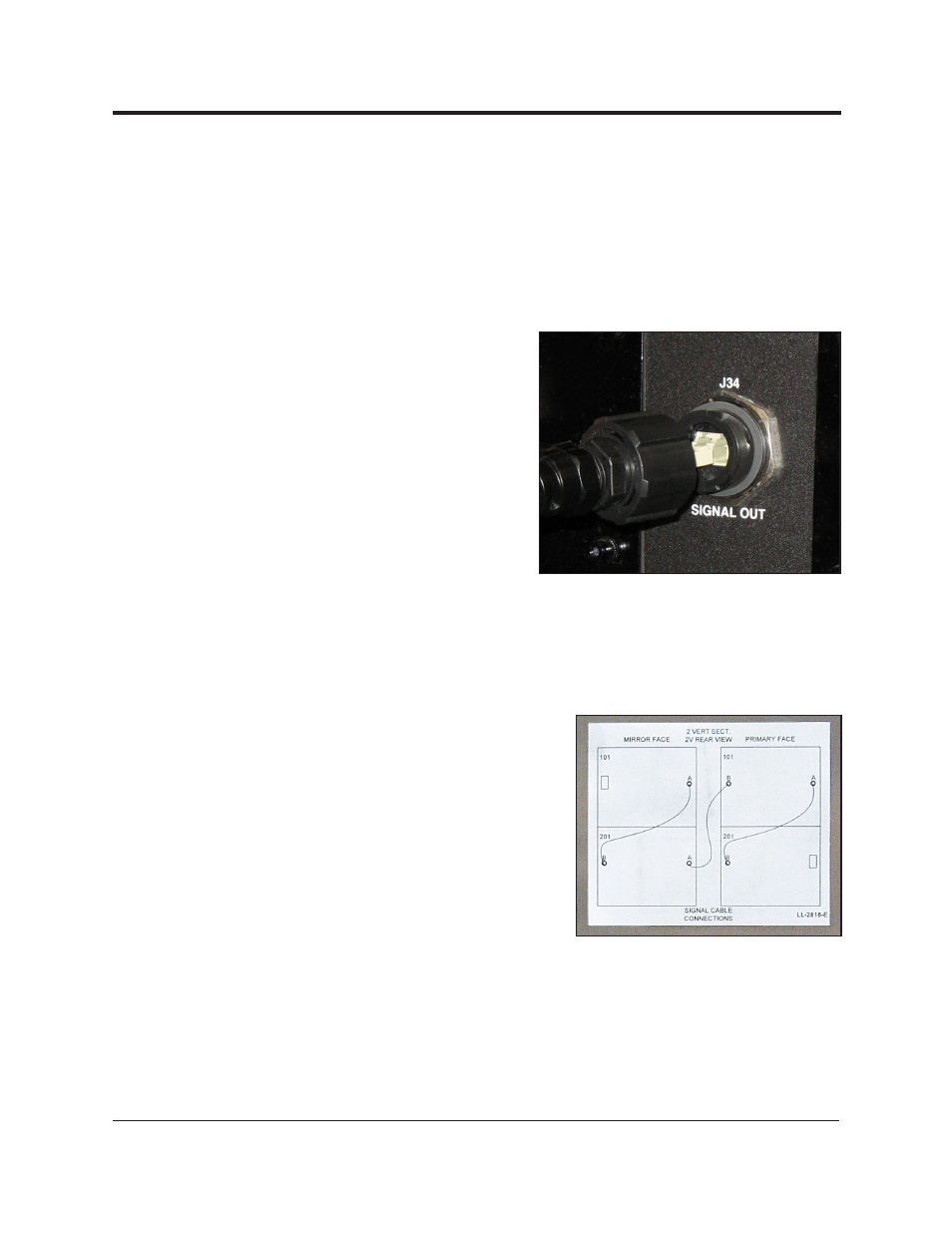

Figure 13 : Prise à connexion rapide pour le
signal de sortie
Installation du câble de signal
Figure 14 : Exemple d’étiquette de
connexion du câble à l’arrière de l’afficheur
