25 Dépannage de l’afficheur
Section 11 : Dépannage de l’afficheur
Cette section fournit des informations de base sur l’afficheur telles que l’acheminement de l’alimentation
et du signal ainsi que des conseils de base pour le dépannage des problèmes communs. Pour les questions
non abordées dans ce guide, contacter l’assistance technique de Daktronics.
11.1 Acheminement de l’alimentation et du signal
Comprendre le flux
de l’alimentation et du
signal dans l’afficheur
peut aider un technicien
à résoudre un problème.
Acheminement de
l’alimentation

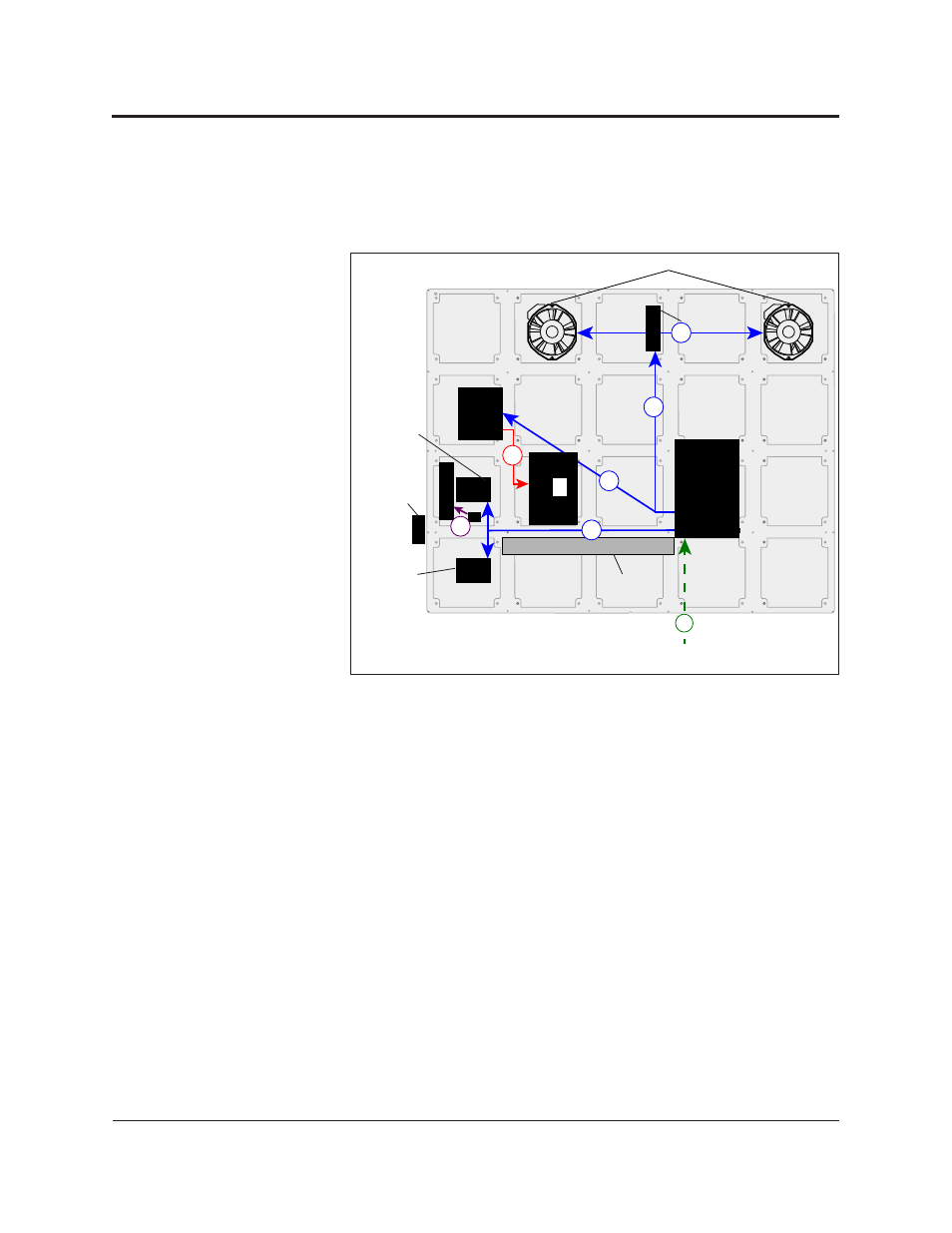

La Figure 22 montre
comment l’alimentation
est acheminé dans
l’afficheur.
1. L’alimentation
c.a. entre dans
l’afficheur par
la boîte d’entrée
située à l’arrière
de l’afficheur et
est acheminée
vers le panneau
de terminaison
d’alimentation.
2. L’alimentation est distribuée aux prises d’alimentations de module (2a), au bloc
d’alimentation du lecteur (2b), au thermostat (2c) et aux ventilateurs (2d).
Remarque : chaque module possède son propre bloc d’alimentation de module, installé
à l’arrière du module.
3. L’alimentation c.c. est fournie au lecteur (3) depuis le bloc d’alimentation du lecteur.
4. L’alimentation c.c. est également fournie au RPL (4) depuis le bloc d’alimentation RPL
à l’arrière du module.
Thermostat
Ventilateurs
Bloc
d’alimentation
du module
Capteur
de Lumière
Bloc
d’alimentation
du module
(un sur chaque
module)
Filtre
R
P
L
Boîtier
du lecteur Panneau de
terminaison
d’alimentation
Bloc
d’aliment
ation
du ecteur
2a
1
2b
2c
4
3
2d
Figure 22 : Acheminement de l’alimentation
