Guide du propriétaire du Cybex
12
4. Répétez l'étape précédente pour la coulisse opposée.
5. Penchez les coulisses légèrement vers l'extérieur de la machine. NE mettez PAS de pression
excessive sur les coulisses, cela endommagera les caches inférieurs des coulisses.
6. Faîtes glisser le poids supérieur hors de la machine et mettez-le de côté.
7. Retirez les plaques de poids et mettez-les de côté pour une réinstallation ultérieure.

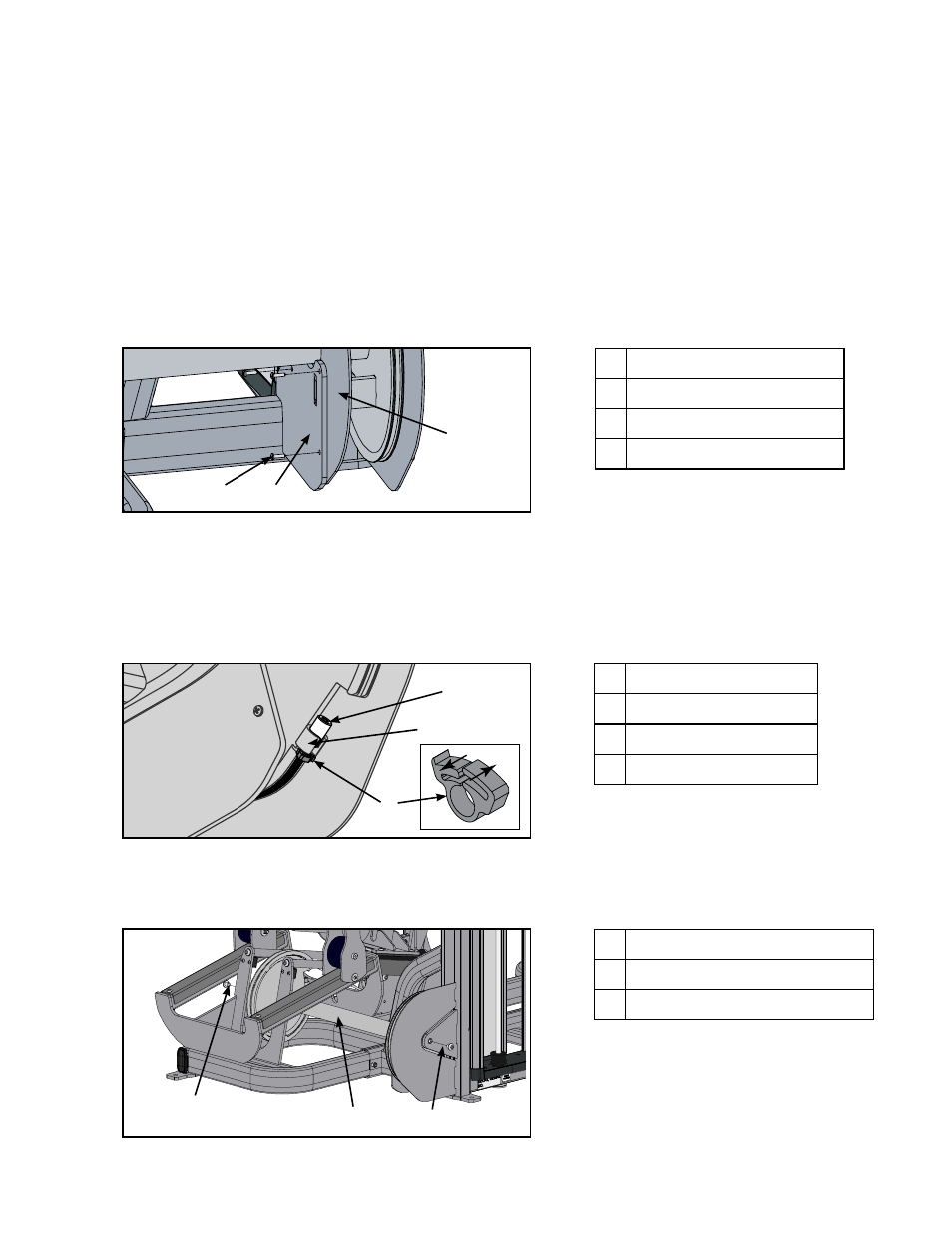

Retirez le bouclier
1. Retirez les trois vis cruciformes qui maintiennent le bouclier au cadre, à l'aide d'un tournevis
cruciforme.
1 2
3
Description
1 Vis cruciforme (3)
2 Cadre
3 Bouclier
Retirez la came
1. Tournez la came pour avoir accès au câble des poids et au collier de serrage.
2. Tournez le collier de serrage pour ouvrir et retirez l'extrémité du câble de l'encoche de la
came.
1
2
3
Description
1 Câble
2 Collier de serrage
3 Encoche de la came
3. Répétez la procédure ci-dessus pour le câble du siège.
4. Retirez les deux vis six pans à tête bombée de la came à l'aide de deux clés Allen de 5/16 po.
1
1 2
Description
1 Vis six pans à tête bombée
2 Came
5. Retirez la came du cadre.
