Guide du propriétaire du Cybex Arc Trainer 425A
11. Fixez les poignées.
A. Repérez la poignée gauche (n° 13) et la poignée droite (n° 14), l’arbre de pivot (n° 15), les deux vis
de blocage à tête ronde 0,375-16 x 0,50 (n° 18) et les deux rondelles (n° 23).
B. Placez les poignées gauche (n° 13) et droite (n° 14) en position verticale.
C. Positionnez la poignée droite (n° 14) de façon à aligner l’orifice avec l’orifice ménagé dans le châssis
principal. Reportez-vous à la figure 8.
12. Fixez les agrafes en S.
A. Repérez l’agrafe en S droite sur le
châssis principal. Reportez-vous à
la figure 9.
B. Repérez une vis de blocage à tête ronde
(BHSCS) O,250-20 x 0,625 (n° 20), une
rondelle (n° 25) un capuchon d’extrémité
(n° 24) et une entretoise (n° 28).
C. Appliquez du Loctite (n° 16) sur les
vis de blocage à tête ronde et dans
les endroits où elles seront enfilées.
Reportez-vous à la figure 9.
Installation et
assemblage
Page 5 - 8
D. Insérez l’arbre de pivot (n° 15) dans l’orifice
de la poignée droite (n° 14). Reportez-vous
à la figure 8.
E. Positionnez la poignée gauche (n° 13) de
façon à aligner l’orifice avec l’orifice ménagé
dans le châssis principal.
F. Faites passer l’arbre du pivot (n° 15) dans
l’orifice.
G. Appliquez du Loctite (n° 16) sur les vis et
dans les endroits où elles seront enfilées.
H. A l’aide des deux clés Allen de 7/32 po
fournies (n° 27), fixez l’arbre de pivot aux
poignées au moyen de deux vis de blocage
à tête ronde 0,375-16 x 0,50 (n° 18) et de
deux rondelles (n° 23). REMARQUE : Les
poignées branlent si elles ne sont pas
fixées solidement.

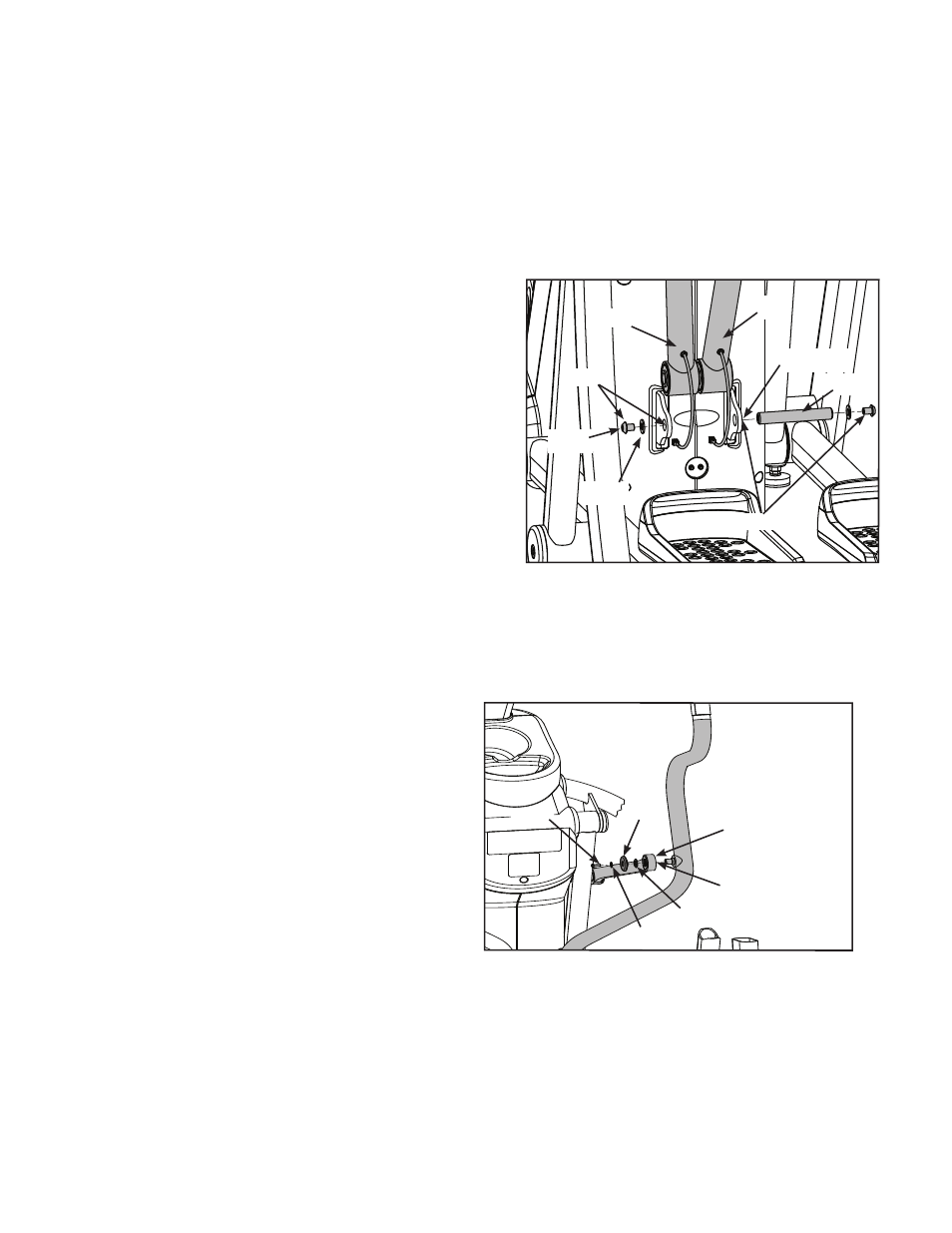

Figure 8
N°14
N°13
N°15
N°16
N°23
Orifice
N°18
N°16
Figure 9
N°20
Agrafe en S
N°24
N°25
N°16
D. Soulevez l’agrafe en S et à l’aide de la clé Allen de 5/32 po (n° 26) fournie, fixez-la à la main
courante au moyen des vis de blocage à tête ronde (n° 20), une rondelle (n° 25) un capuchon
d’extrémité (n° 24) et une entretoise (n° 28) repérés à l’étape 12B. Reportez-vous à la figure 9.
E. Répétez les étapes 12 A à 12D pour le côté gauche.
N°28
