MPA Guide d’installation et d’utilisation v1.2 7
Entrées musiques
L’appareil a six entrées lignes stéréo ; ces entrées s’adaptent
à la plupart des sources de musique comme un lecteur CD,
un récepteur satellite. Chaque entrée stéréo est additionnée
en interne en mono.
Toutes les entrées sont asymétriques et se trouvent sur des
prises RCA. L’impédance d’entrée est de 47k ohms.
L’entrée ligne 6 peut être configurée pour avoir la priorité
sur n’importe quelle source de musique, voir la Priorité
Musique page 8.
Commande de sensibilité & gain
Toutes les entrées lignes stéréo ont un contrôle de gain
à l’arrière à coté des connecteurs d’entrées respectifs.
Le contrôle de gain dispose d’une plage de gain de 20 dB
permettant à la sensibilité d’entrée de variée entre -12 dBu
(200 mV) à +8 dBu (2,0 V).
Les commandes de gain peuvent être ajustées de façon à
ce que tous les signaux d’entrées fonctionnent aux mêmes
niveaux et que le contrôle de niveau en face avant dispose
d’une plage de contrôle optimum.
Sélection de source de musique
Ce commutateur a six positions à l’avant et est utilisé pour
sélectionner le signal de musique désiré. Une commande
déportée de sélection de source est disponible grâce à une
platine de commande déportée (RSL-6), voir la fig.4.
Commande de niveau de musique
Une commande de niveau de musique en face avant est
disponible.
Une commande déportée du niveau de la musique est
possible en connectant une platine de commande déportée
(soit une RSL-6 ou une RL-1), voir la fig.4.
Commande déportée de la sélection de
source de musique et du niveau
La série des amplificateurs-mélangeurs MPA sont
compatibles avec les platines de commandes déportées
standard Cloud de type RSL-6 (sélection de source et
réglage du niveau) et RL-1 (niveau uniquement).
Chaque type de platine peut être raccordé à l’arrière
sur un connecteur à vis de 3 broches avec un pas de 5mm
(Remote Music Control), en utilisant le câblage montré dans
la fig.4.
Utiliser un câble 2 brins (RSL-6 et RL-1) ou un brin (RL-1
uniquement) blindé pour connecter la platine de commande
déportée (longueurs maximum de 100 mètres).
En appuyant sur le bouton à coté du connecteur à
l’arrière cela activera la platine de commande déportée et
désactivera les commandes en face avant du niveau et de
la sélection de source. Si une RL-1 est utilisée, le cavalier
interne J4 doit être déplacé de son réglage par défaut ‘SW’
à ‘FR’, pour contourner la désactivation du commutateur
de sélection de source en face avant. Voir la fig.7 pour
l’emplacement des cavaliers.
1 2 3
REMOTE MUSIC
CONTROL
CONNECTOR
1 2 3
REMOTE LEVEL CONTROL WIRING
RL-1
SINGLE-CORE SCREENED CABLE MAY BE USED
1 2 3
REMOTE MUSIC
CONTROL
CONNECTOR
1 2 3
REMOTE SOURCE & LEVEL CONTROL WIRING
RSL-6
USE TWO-CORE SCREENED CABLE

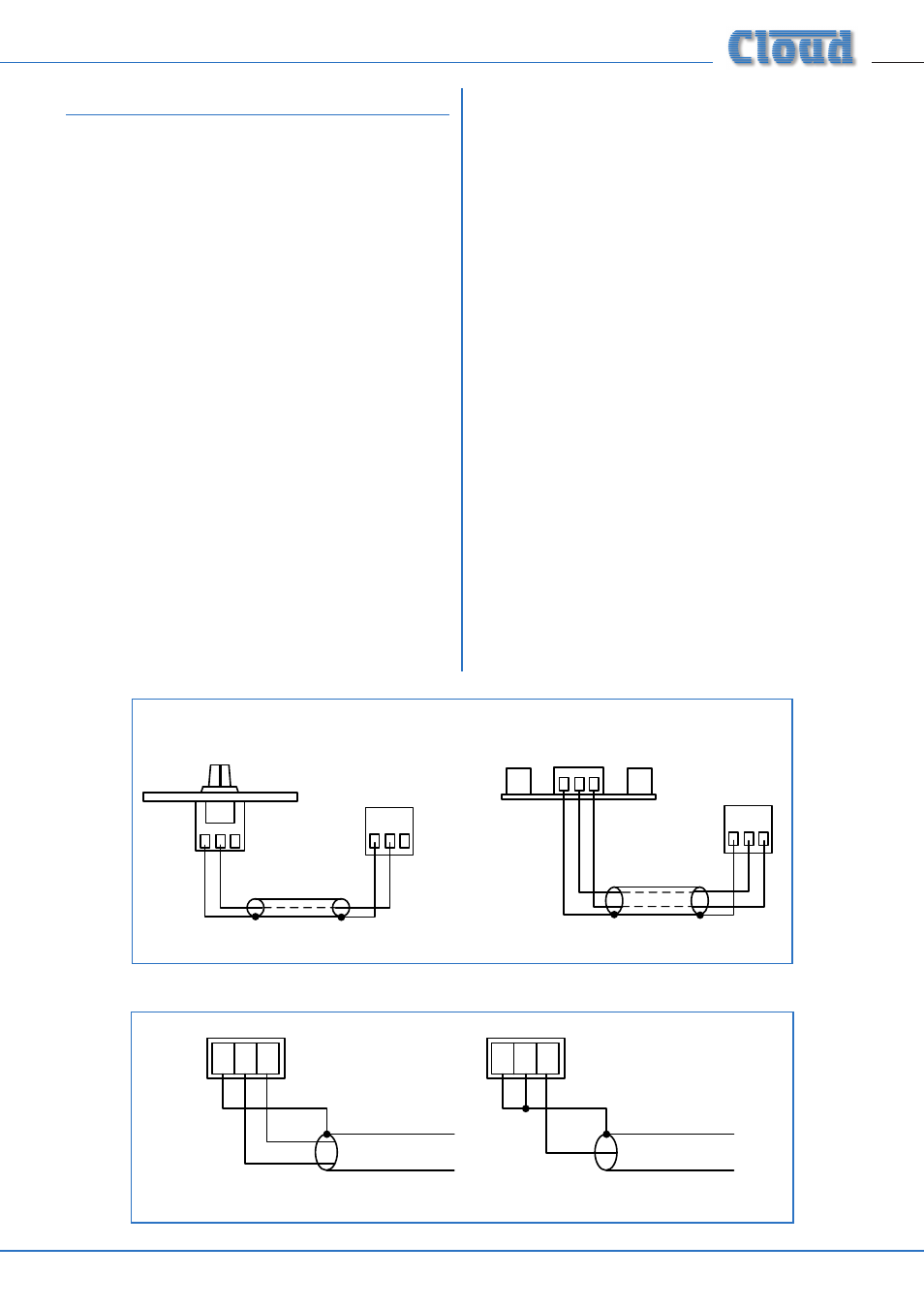

fig.4: Câblage RL-1 et RSL-6
1 2 3
+
-
SCN
1 2 3
+
SCN
BALANCED CONNECTION UNBALANCED CONNECTION
MIC INPUTS
PIN 1: SCREEN (GROUND)
PIN 3: HOT/PHASE (+)
PIN 2: COLD/ANTIPHASE (-)
fig.5: Câblage entrée microphone
