MPA Guide d’installation et d’utilisation v1.2 10
sont utilisés avec un seul amplificateur, en câblage en série
parallèle devra être mise en place pour réduire l’impédance
de charge totale pour qu’elle ne soit pas en dessous de 4
ohms.
Filtre passe-haut
Un filtre passe-haut est fournit pour protéger les haut-
parleurs, le transformateur etc. contre les effets des
signaux basses-fréquence. Le filtre est activé par le cavalier
interne J2 (voir la fig. 7). Le filtre réduit le niveau de sortie
des fréquences en dessous de 65 Hz, et peut être utilisé
idéalement si la sortie du transformateur est dans le circuit.
Coupure de musique (Music
Mute) (Interface d’alarme
incendie)
Dans quelques installations (comme un point de vente
dans un centre commercial), il peut y avoir une exigence
du service de sécurité incendie de couper les signaux
de musique à partir d’un tableau de contrôle incendie
lorsqu’une condition d’alarme se présente. Les amplificateurs
de la série MPA comprennent une installation pour couper
uniquement les signaux de musique (à savoir, les entrées
micros sont toujours active), via l’entrée Music Mute. C’est
un connecteur à vis 2 broches, pas de 5 mm, à l’arrière, et le
contact est entièrement isolé.
L’activation de la coupure de musique se fait souvent par
un relai monté à proximité de l’amplificateur de la série
MPA. D’autres raccordements peuvent exister en fonction
de la conception du système de contrôle incendie et la
société d’installation d’alarme devra être consultée lors de la
connexion. Les amplificateurs de la série MPA peuvent être
coupé soit par une fermeture de contact sur l’entrée Music
Mute (NO) ou par ouverture du circuit (NC). La sélection
du fonctionnement NO ou NC s’effectue à l’aide du cavalier
interne J4. NO est le réglage par défaut. Voir la fig.6.
Modules d’égalisation Bose ®
Les amplificateurs de la série MPA sont compatibles avec les
modules d’égalisation un canal Bose Série II. Les modules
EQ sont disponibles pour répondre aux haut-parleurs Bose
suivants :
• Panaray MA12
• Panaray 402-II, 502B and 502BEX
• Panaray LT série :
Modèles 3302, 4402, 9402 et 9702.
D’autre modèles sont compatibles (Active Audio – RayOn) –
renseignez vous.
Instructions d’installation
Référez vous au schéma de la carte principale (voir la fig. 7)
pour l’emplacement du connecteur du module EQ Bose et
son cavalier J13 de contournement associé.
Pour installer un module EQ, procéder de la façon suivante :
1. Eteindre et débrancher l’appareil de l’alimentation.
2. Retirer le capot supérieur.
3. Enlever le cavalier J3 de la carte principale.
4. Connecter le module d’égalisation Bose à l’intérieur
de son connecteur : noter que le connecteur a un
détrompeur sur l’un des cotés qui s’engage avec les
ergots du connecteur du module pour assurer une
correcte orientation.
5. Replacer le capot supérieur.

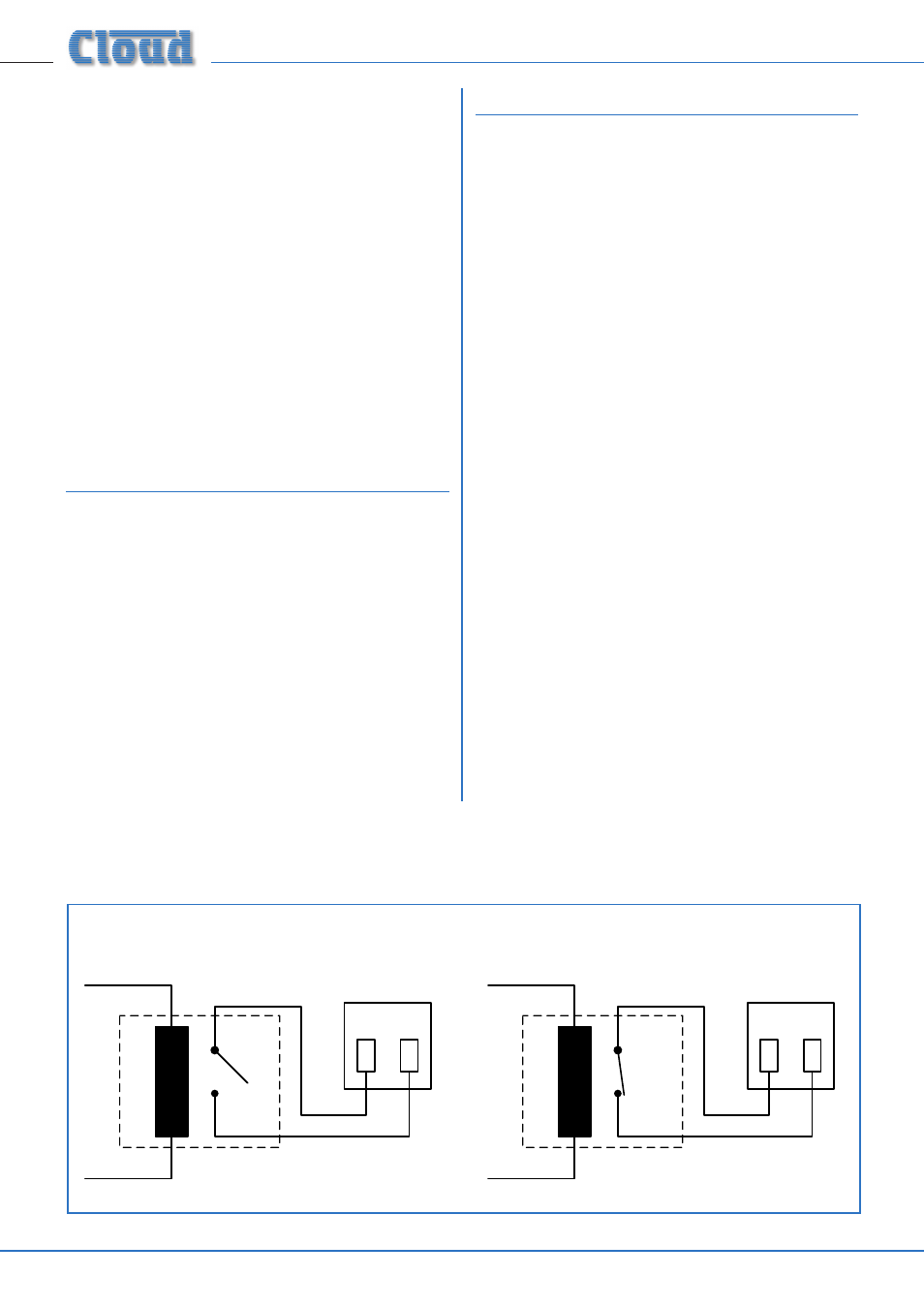

REMOTE MUSIC MUTE TERMINATIONS
1 2
MUSIC MUTE
INPUT
RELAY
NORMALLY OPEN (NO)
CONNECTION
1 2
MUSIC MUTE
INPUT
RELAY
NORMALLY CLOSED (NC)
CONNECTION
fig.6: Musique Mute déporté
