MPA Guide d’installation et d’utilisation v1.2
6

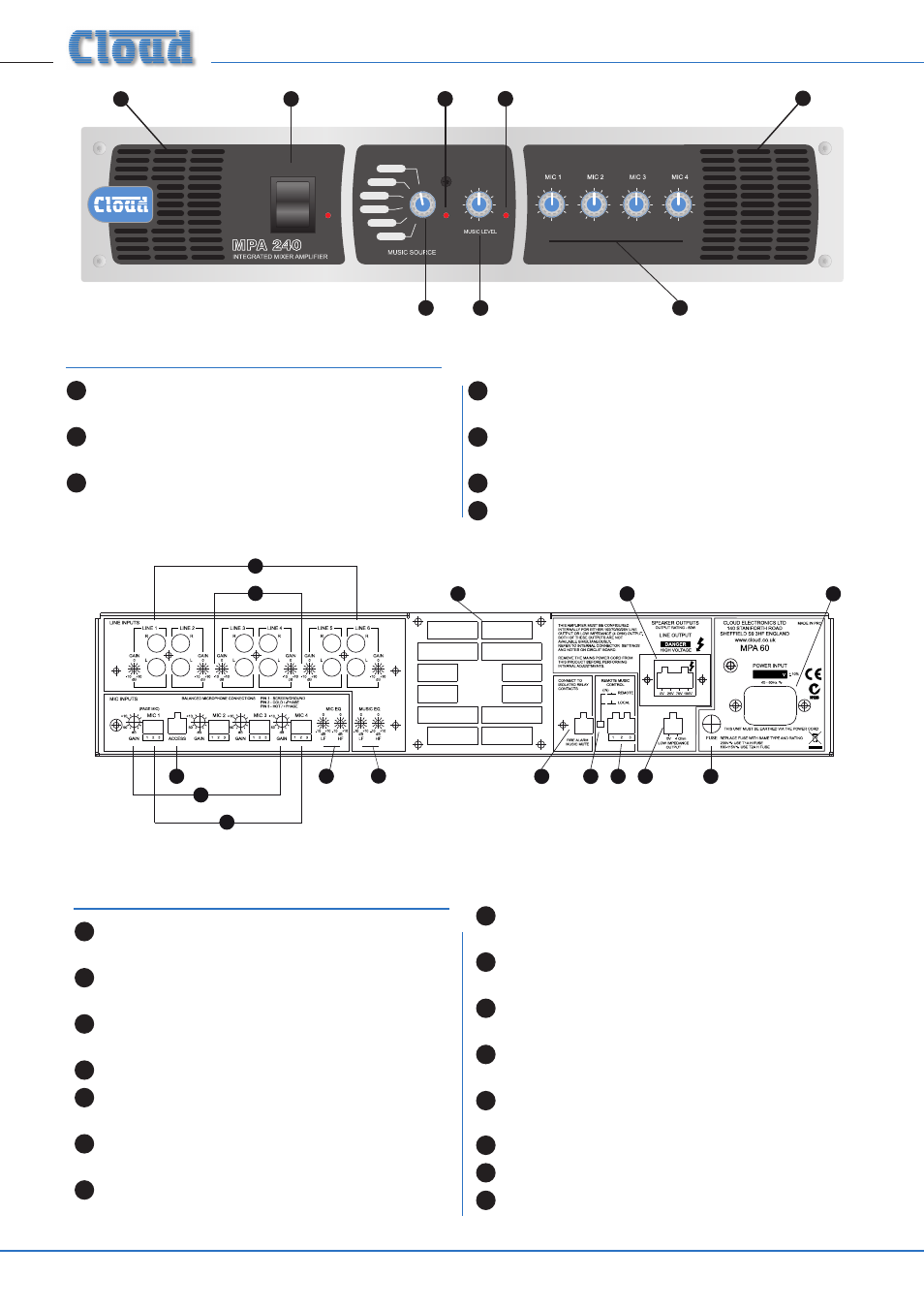

Description de la face avant
1
MIC LEVEL 1 to 4 – Commandes de niveaux pour
les entrées micros 1 à 4
2
MUSIC SOURCE – sélection de la source
(1 à 6)
3
MUSIC LEVEL – Ajuste le niveau de l’entrée ligne
sélectionnée.
4
PEAK – S’allume si les signaux micro et ligne sont
trop forts
5
MUSIC MUTE – S’allume quand une coupure
externe est active
6
MAINS – Bouton marche/arrêt avec une LED
7
Fentes d’aérations – Refroidissement à air forcé
Description de la face arrière
1
LINE 1 to LINE 6 – Entrées lignes stéréo pour des
sources de musique
2
GAIN 1 to GAIN 6 – Gain d’entrée pour chaque
entrée ligne
3
MUSIC EQ – Ajustement de l’égalisation LF et HF
pour le canal de musique
4
MIC 1 to MIC 4 – Entrée micro symétrique
5
GAIN 1 to GAIN 4 – Gain d’entrée pour chaque
entrée micro
6
MIC EQ – Ajustement de l’égalisation LF et HF pour
le canal de micro
7
ACCESS – Entrée de contrôle pour appel externe
pour le micro 1
8
LOW IMPEDANCE OUTPUT – Sortie haut-
parleur pour une connexion basse impédance
9
LINE OUTPUT – Pour une connexion de ligne
25/70/100 V
10
MUSIC MUTE – Entrée de contrôle d’alarme pour la
coupure de source de musique
11
REMOTE MUSIC CONTROL – Pour la connexion
de platines déportées RL-1 et RSL-6
12
REMOTE/LOCAL – désactive les commandes en
face avant quand une commande déportée est utilisée
13
Entrée d’alimentation IEC
14
Fusible d’alimentation
15
Ventilateur – Refroidissement à air forcé
PEAK
MUSIC
MUTE
POWER
LEVEL
LEVEL
LEVEL
LEVEL
MAINS
1
1
1
1
1
5
5
5
5
5
7
7
7
7
7
6
6
6
6
6
OFF
OFF
OFF
OFF
OFF
4
4
4
4
4
8
8
8
8
8
2
2
2
2
2
10
10
10
10
10
3
3
3
3
3
9
9
9
9
9
L1
L6
L5
L4
L2
L3
O
I
3
1
2
4
5
6
7
7
fig.2: Face avant MPA
3
1
2
4
5
6
7
8
9
10
15
12
11
14
13
fig.3: Face arrière MPA
