7

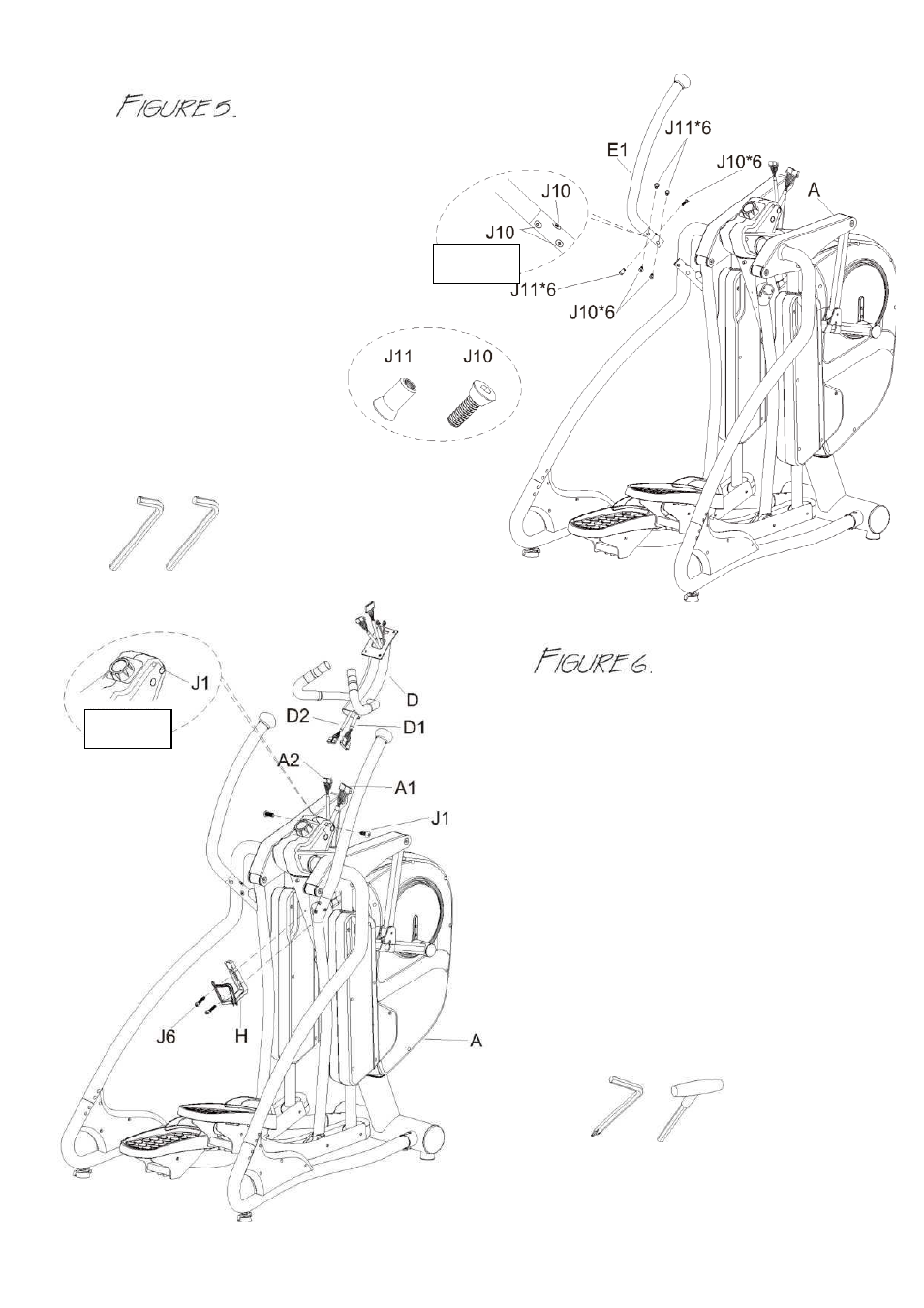

MONTAGE DES POIGNÉES
Étape 1. Retirez les six vis préinstallées (J10 et J11) de la poignée
gauche (E1).
Étape 2. Fixez la poignée gauche (E1) au cadre
principal en utilisant les deux clés hexagonales
6 mm pour serrer l’ensemble des vis (J10 et J11),
comme illustré dans la vue G.
Étape 3. Pour le montage de la poignée
droite (E2), procédez de la même manière que
pour la poignée gauche.
MONTAGE DU TUBE DE
SUPPORT CENTRAL ET DU
PORTE-GOURDE
Étape 1. Branchez les câbles (D1 et D2) du
tube de support central (D) aux câbles (A1
et A2) du cadre principal (A).
Étape 2. Utilisez deux vis (J1) pour fixer le tube
de support central (D) au cadre principal (A) et
serrez les vis, comme illustré dans la VUE H.
Étape 3. Utilisez une vis (J6) pour fixer le porte-
gourde (H) au cadre principal (A).
VUE G
VUE H
