6

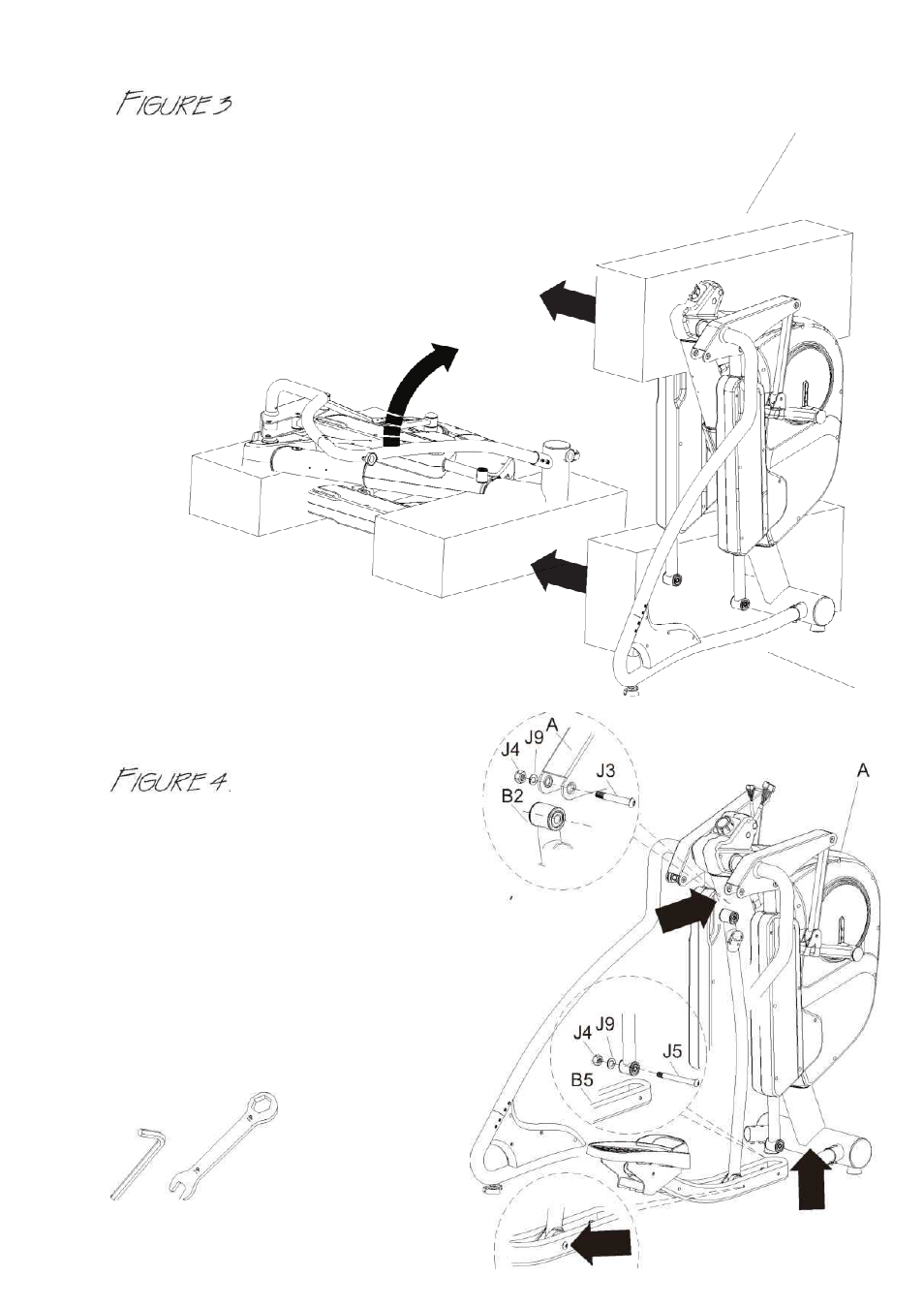

RETRAIT DES MORCEAUX DE POLYMOUSSE (#3 ET #4)
ET MONTAGE DU TUBE LATÉRAL (G)
Étape 1. Après le montage du côté droit, le cadre principal (A) doit
être levé par deux personnes. Retirez ensuite les morceaux de
polymousse (#3 and #4) comme indiqué sur le schéma.
Étape 2. Fixez les pièces du côté gauche (C1 and F1)
Au cadre principal (A), en vous référant aux figures 1 et 2.
MONTAGE DES TUBES DE SUPPORT
DES PÉDALES
Étape 1. Fixez le tube de support de la pédale droite (B2)
au cadre principal (A) à l’aide d’un écrou (J4), d’une rondelle
(J9) et d’un boulon (J3) comme illustré dans la VUE D.
Étape 2. Fixez le boulon (J5) et l’écrou (J4) de la vue E,
puis serrez l’écrou (J4), la rondelle (J9) et le boulon (J3) de la vue D.
Étape 3. Après avoir réalisé le montage de la VUE E, sécurisez
le tube en serrant le boulon (J5) et l’écrou préinstallé (J4), comme
illustré dans la vue F.
Étape 4. Pour la partie gauche (B1), procédez de la même
manière que pour la partie droite.
