5

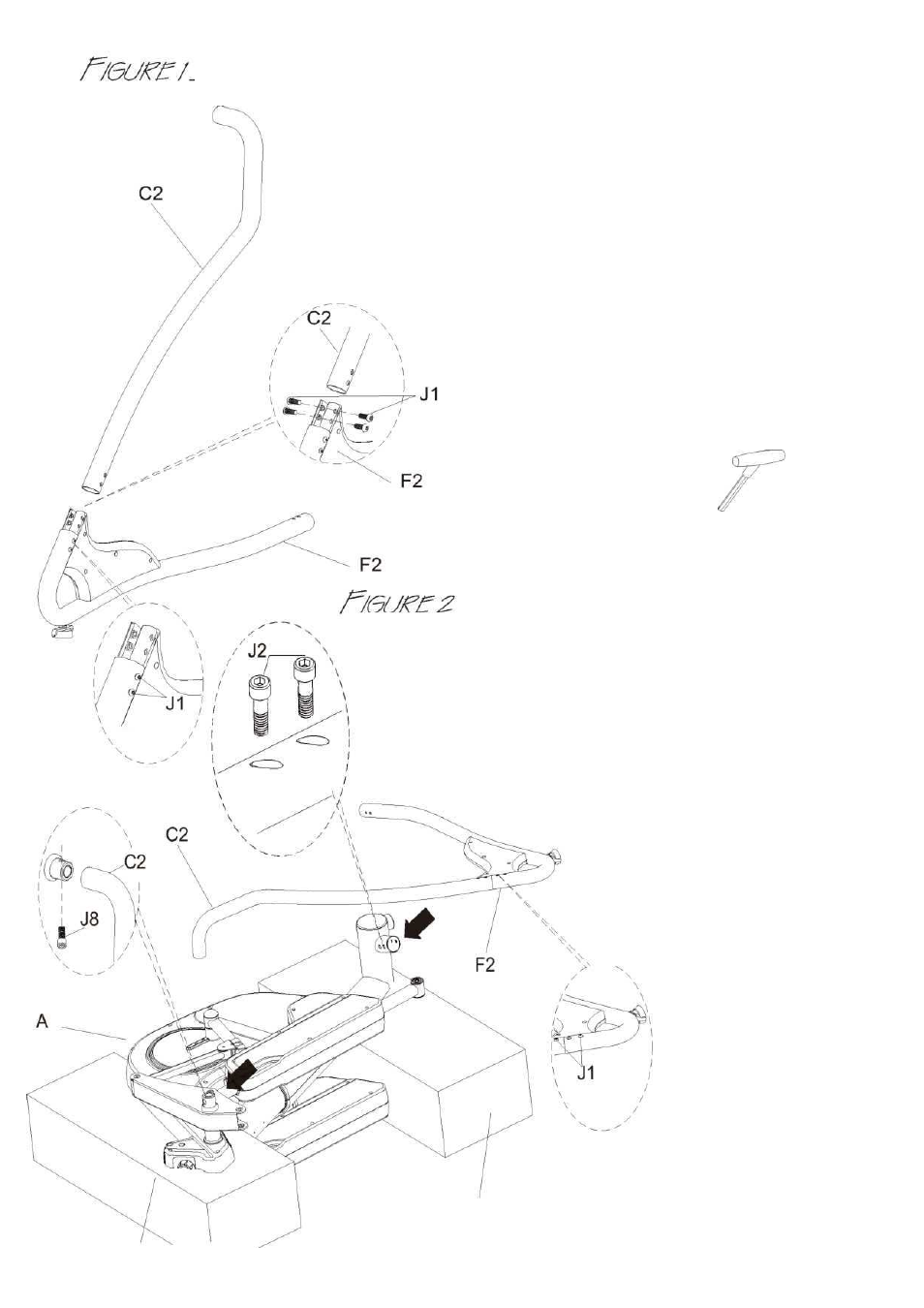

MONTAGE DU TUBE LATÉRAL (D)
Étape 1. Retirez les 4 vis (J 1) de la base latérale droite (F2).
Étape 2. Fixez le tube latéral droit (C2) à la base latérale
droite (F2) à l’aide des vis (J1).
REMARQUE : Ne serrez pas les vis (J1) pour l’instant afin de
faciliter le montage correspondant à la figure 2.
Étape 3. Montez la partie gauche en procédant de la même
manière.
OUTIL À UTILISER
MONTAGE DU TUBE LATÉRAL DROIT ET DU
CADRE PRINCIPAL
Étape 1. Fixez le tube latéral droit et la base latérale droite
(C2 et F2) à la partie inférieure du cadre principal (A) à l’aide
de deux vis (J2) comme indiqué dans la VUE B.
REMARQUE : Ne serrez pas les vis (J2) pour l’instant afin de
faciliter la prochaine étape.
Étape 2. En vous référant à la
VUE A, fixez le tube latéral
droit et la base latérale droite
(C2 et F2) à la partie
supérieure du cadre principal
(A) à l’aide d’une vis (J8).
Étape 3. Serrez
l’ensemble des vis
utilisées dans les
figures 1 et 2 (J1, J2 et
J8), puis fixez les deux
vis de la VUE C.
