Assemblage

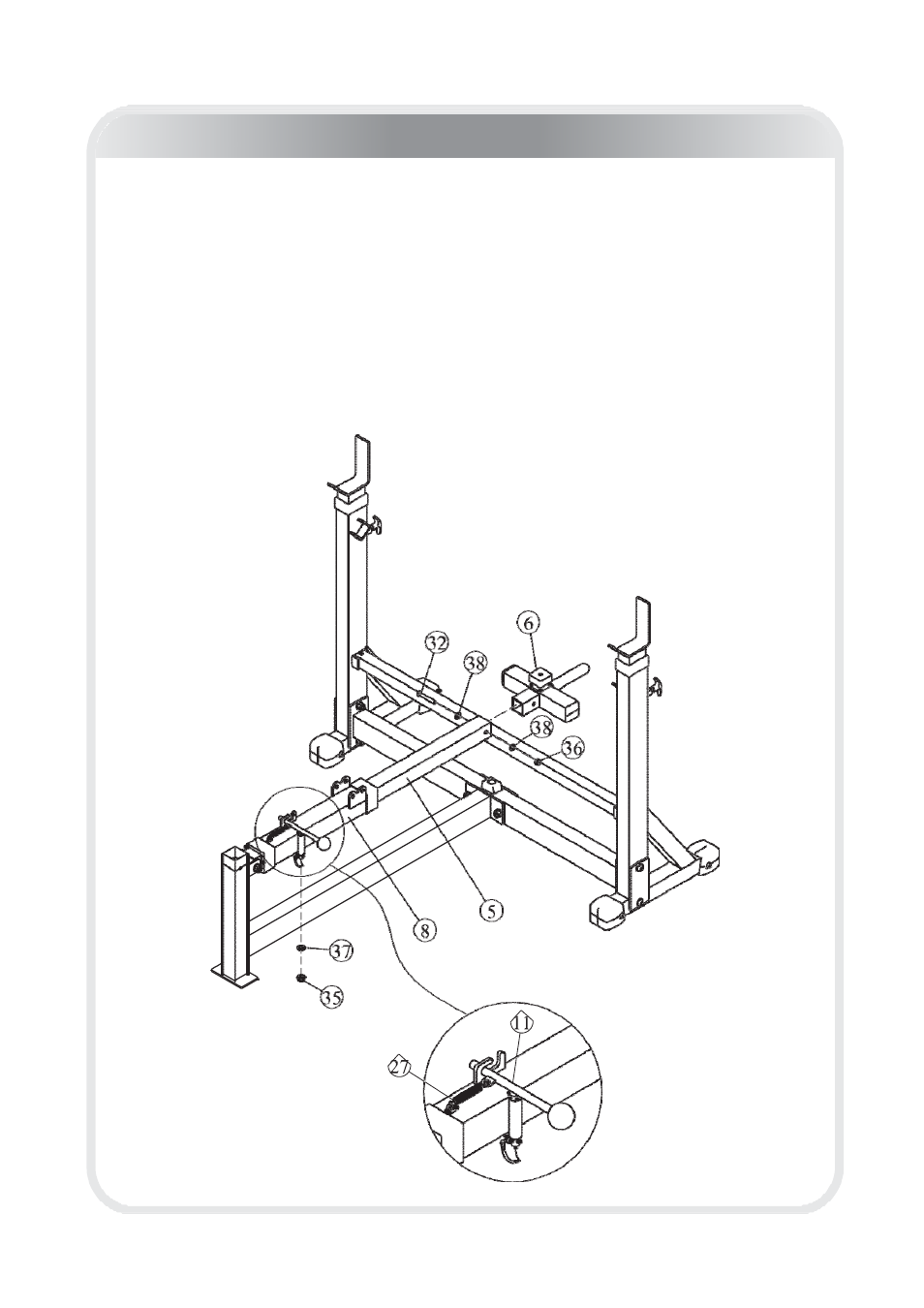

Étape 3
1. Attacher la poignée réglable du siège (nº 11) au chariot (nº 8) avec :
un ressort Ø 12 * Ø 1,2 * 46,54 (nº 27) une rondelle plate Ø 13 * Ø 26 * 2 (nº 37)
un écrou freiné en nylon M12 (nº 35)
2. Attacher le charriot (nº 8) au cadre de guidage (nº 5).
3. Attacher la poignée d’inclinaison (nº 6) au cadre de guidage (nº 5) avec :
une vis d’assemblage à tête ronde M10 * 65 (nº 32) deux rondelles plates Ø 11 * Ø 23 * 2 (nº 38)
un écrou freiné en nylon M10 (nº 36)
Remarque : Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
