Assemblage

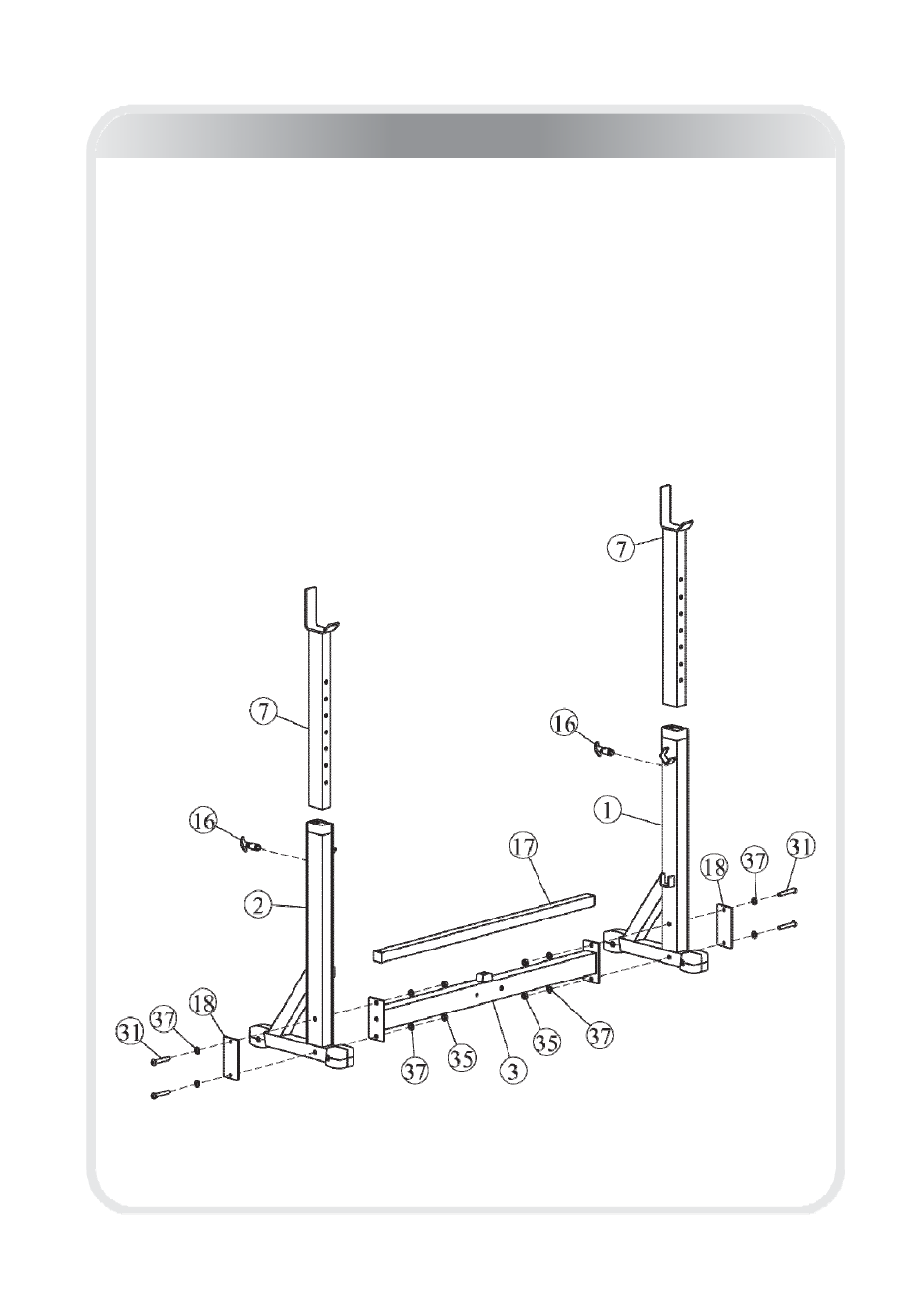

Étape 1
1. Attacher la traverse (nº 3) au montant droit (nº 1) avec :
une plaque rectangulaire 154 * 76,2 * 6 (nº 18) deux vis d’assemblage à tête ronde M12 * 80 (nº 31)
quatre rondelles plates Ø 13 * Ø 26 * 2 (nº 37) deux écrous freinés en nylon M12 (nº 35)
2. Attacher la traverse (nº 3) au montant gauche (nº 2) avec :
une plaque rectangulaire 154 * 76,2 * 6 (nº 18) deux vis d’assemblage à tête ronde M12 * 80 (nº 31)
quatre rondelles plates Ø 13 * Ø 26 * 2 (nº 37) deux écrous freinés en nylon M12 (nº 35)
3. Attacher la barre de support (nº 17) aux montants droit (nº 1) et gauche (nº 2).
Remarque : Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
