Assemblage

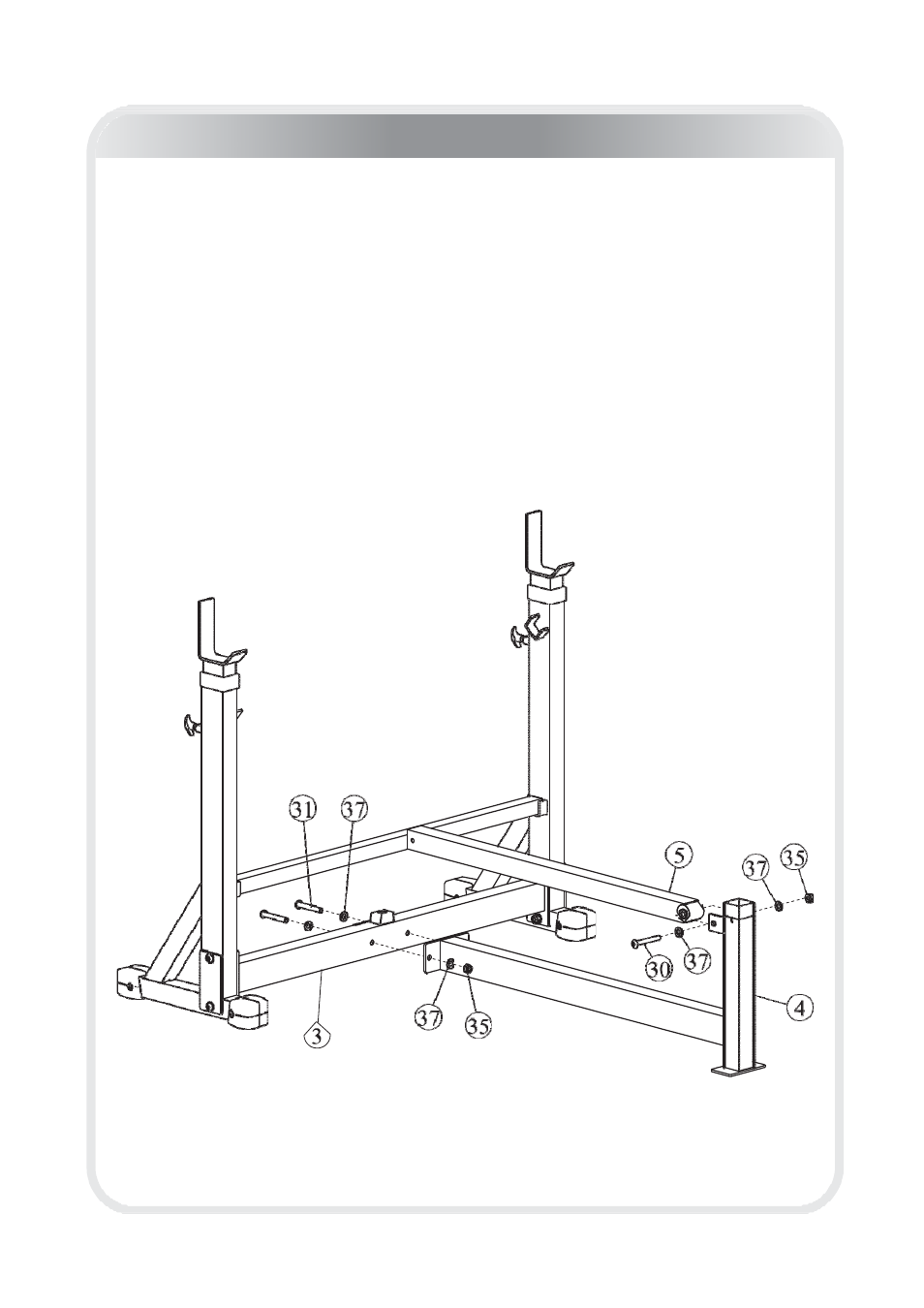

Étape 2
1. Attacher le cadre principal (nº 4) à la traverse (nº 3) avec :
deux vis d’assemblage à tête ronde M12 * 80 (nº 31) quatre rondelles plates Ø 13 * Ø 26 * 2 (nº 37)
deux écrous freinés en nylon M12 (nº 35)
2. Attacher le cadre de guidage (nº 5) au cadre principal (nº 4) avec :
une vis d’assemblage à tête ronde M12 * 85 (nº 30) deux rondelles plates Ø 13 * Ø 26 * 2 (nº 37)
un écrou freiné en nylon M12 (nº 35)
Remarque : Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
