27

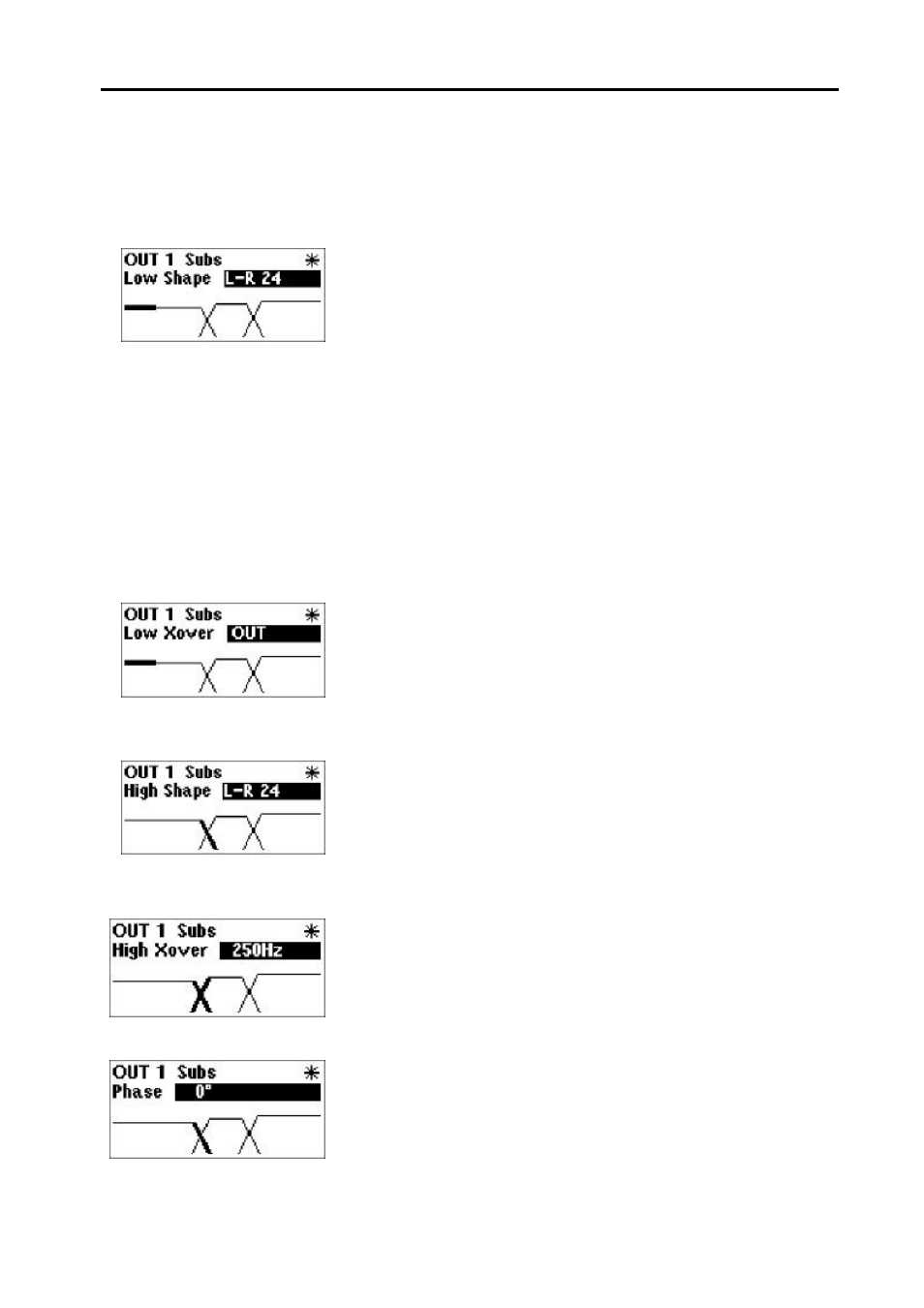

Type de filtre coupe-bas
‘Low shape’
Cet écran permet de sélectionner le type de filtre coupe-bas de la bande
courante. La pente du filtre est affichée en surbrilliance sur le graphisme.
Les types de filtres disponibles sont dans l’ordre :
Butterworth 6dB / Octave
Butterworth 12dB /Octave
Bessel 12dB / Octave
Linkwitz-Riley 12dB Octave
Butterworth 18dB / Octave
Butterworth 24dB / Octave
Bessel 24dB / Octave
Linkwitz-Riley 24dB / Octave
Butterworth 48dB / Octave
Linkwitz-Riley 48dB / Octave
Tourner la roue codeuse fait défiler cette liste.
Fréquence basse
‘Low Freq’
La fréquence de coupure basse du filtre peut être réglée dans une large bande
de fréquences. Commençant à OUT (pas de coupure), puis de 15Hz à 16kHz.
Tourner la roue codeuse dans le sens inverse des aiguilles d’une montre
abaissera la fréquence avec OUT comme valeur finale. Tourner la roue
codeuse dans le sens des aiguilles d’une montre, augmentera la fréquence
jusqu'à la valeur maximum OFF, qui coupe la sortie.
Type de filtre coupe-haut
‘High shape’
Sélectionner le type de filtre coupe-haut et la pente comme en 11.3 pour le type
de filtre coupe-basse.
Fréquence haute ‘High
Xover’
Cette fonction s ‘exécute de la même manière qu’en paragraphe 11.4, excepté
pour les valeurs extrêmes, OUT (pas de coupure) est la valeur finale de la
rotation de la roue codeuse dans le sens des aiguilles d’une montre.
NOTE: Tourner la roue codeuse en sens inverse des aiguilles d’une montre
jusqu'à la valeur finale OUT, ne coupe pas la sortie.
Phase Le rapport de phase entre deux bandes à la fréquence de coupure peut être
ajusté par pas de 5° (degrés) en utilisant cette fonction. L’ajout d’un ajustement
de phase, utilise un filtre d’EQ ; comme décrit en section 10.0 ; Ecrans ‘EQ’
L’ajustement de phase se fait en, tournant la roue codeuse.
L’angle de phase de référence est donné par la fréquence de coupure haute.
Aussi cette bande contrôle la phase entre la bande courante et la bande au-
dessus. L’ajustement devra commencer par la bande la plus haute. Noter que
la dernière bande haute n’a pas de paramètre d’ajustement de phase.
