15
5.3 Face Arrière

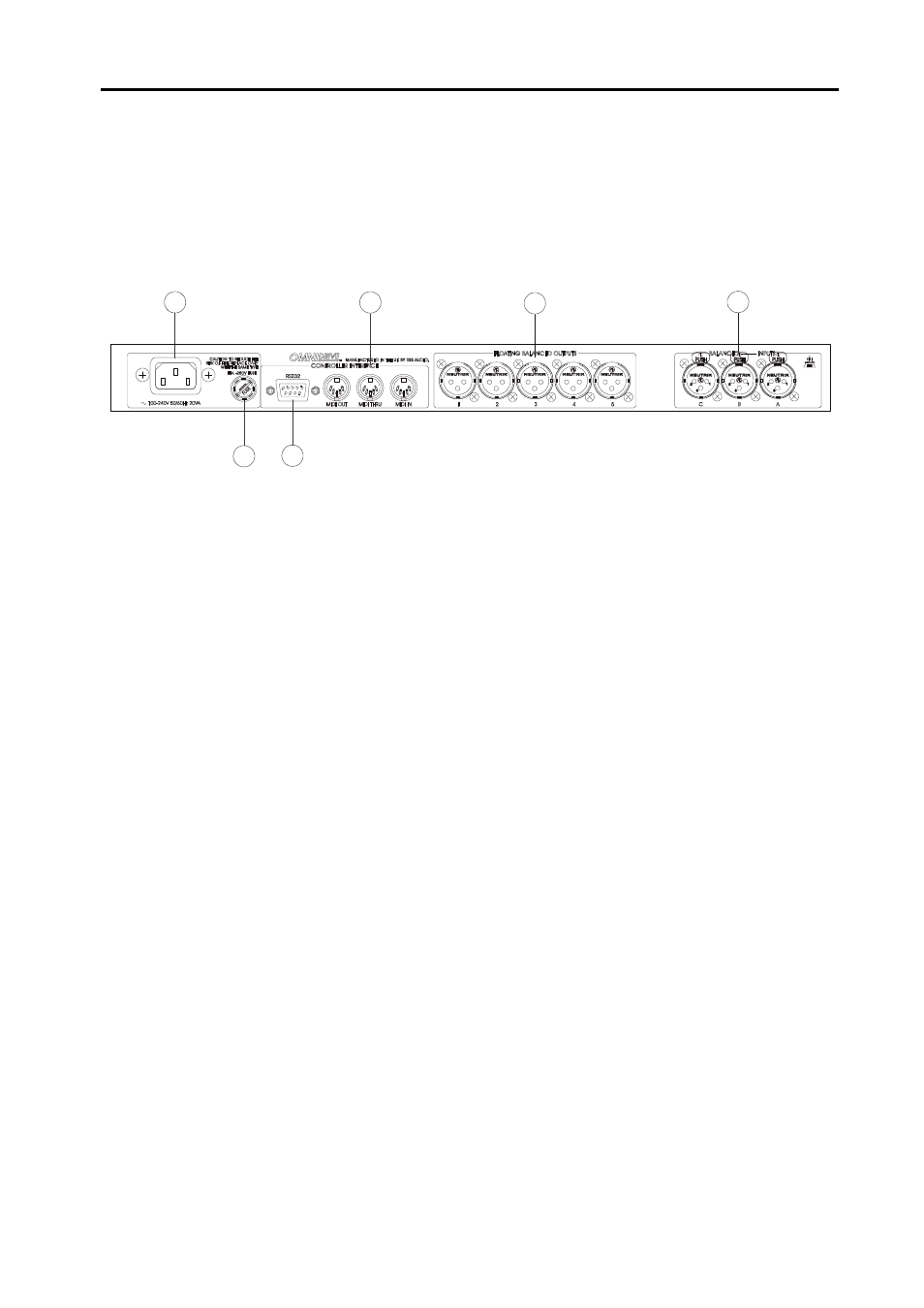

Fig. 5.3 Face
arrière
B C
A D E F
A Alimentation secteur
L’alimentation électrique pour le FDS-355. Note : il n’y a pas d’interrupteur
On/Off sur l’appareil.
B Fusible
C Connecteur RS-232
Pour la connexion avec un PC, pour l’accès à un ou plusieurs FDS-355
dans une boucle MIDI, ceci fournit un moyen facile de mise à jours du
logiciel.
D Connecteurs de l’interface MIDI
E 5 Bandes de sorties
Les sorties audios du FDS-355 sont en symétrie électronique, et flottantes.
Des transformateurs de symétrisation sont disponibles en option.
Pin 1 Masse
Pin 2 Point Chaud (+)
Pin 3 Point Froid (-)
F 3 Entrées
Les entrées audios du FDS-355 sont en symétrie électronique, et flottantes.
Des transformateurs de symétrisation sont disponibles en option.
Pin 1 Masse
Pin 2 Point Chaud (+)
Pin 3 Point Froid (-)
