8.
Étape 5.
Étape 4.
22
Écrou hexagonal, 5/16 po
Qté 2
13
Goupille d’attelage
Qté 1
25
Goupille fendue
Qté 1
2
Boulon à tête hexagonale, 5/16 po x 3/4 po
Qté 2
13
2
22
25
18

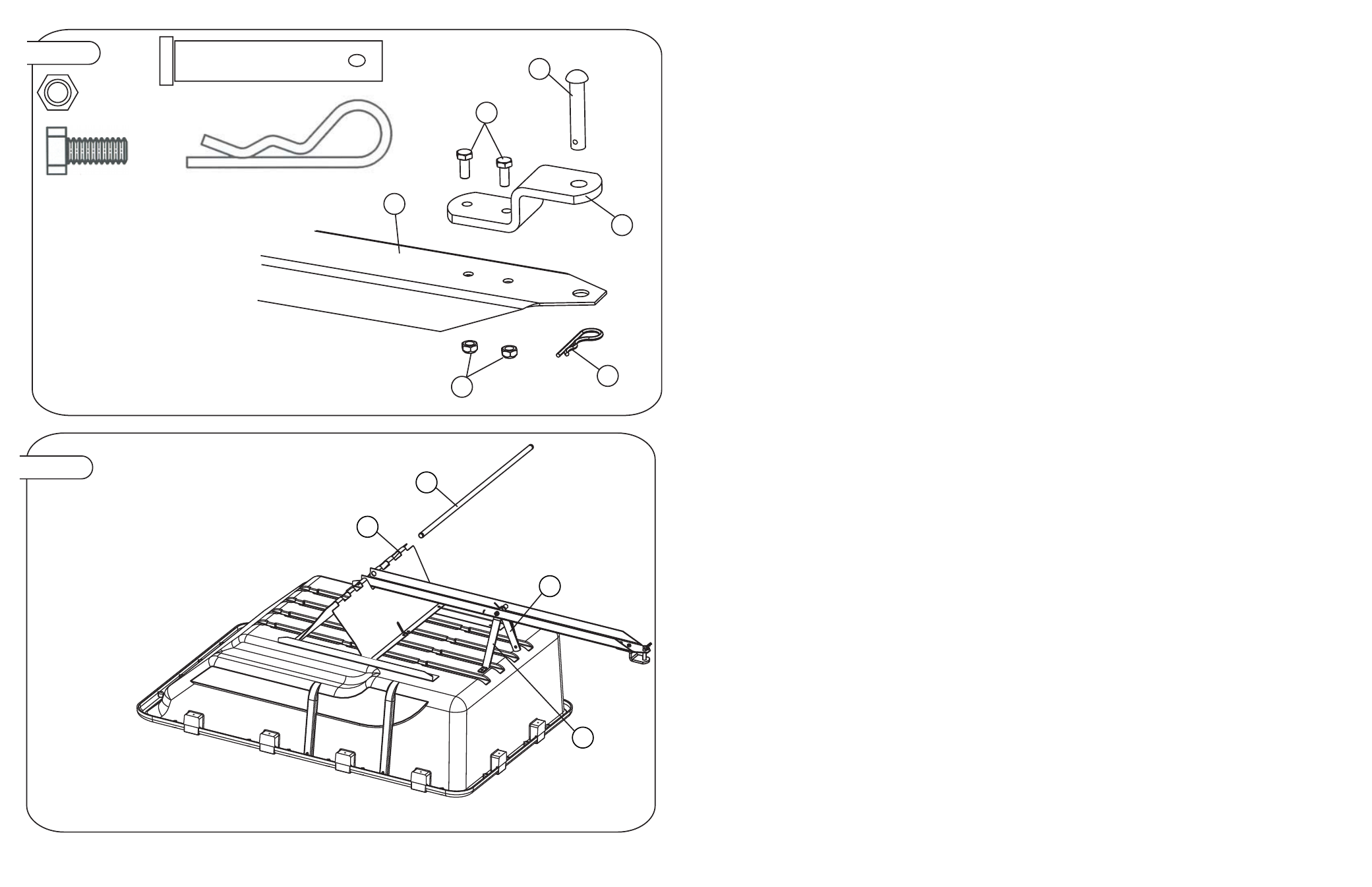

Installation de la flèche d’attelage
et de l’essieu
5a. Installez l’ensemble de flèche d’attelage et
l’essieu (20) tel qu’illustré. Une mince couche de
graisse ou d’huile facilitera l’insertion de l’essieu (20)
dans le support d’essieu (11).
5b. Vérifiez l’engagement approprié de la barre de
verrouillage (8) dans le support de verrouillage (12).
Vous pouvez en effectuer le réglage en desserrant
les deux vis de fixation du support de
verrouillage et en déplaçant le support
de verrouillage vers l’avant ou l’arrière
afin de modifier l’engagement ou
d’en faciliter le fonctionnement.
Installation de la manille d’assemblage
4. Installez la manille d’assemblage (7), comme
indiqué, avec la goupille d’attelage (13) et la goupille
fendue (25). Installez les boulons à tête hexagonale
(2) et les écrous hexagonaux (22).
7
L-1821FRe
