Brinly PCT-17 BH Cu. Ft. Utility Cart Manuel d'utilisation
Page 7

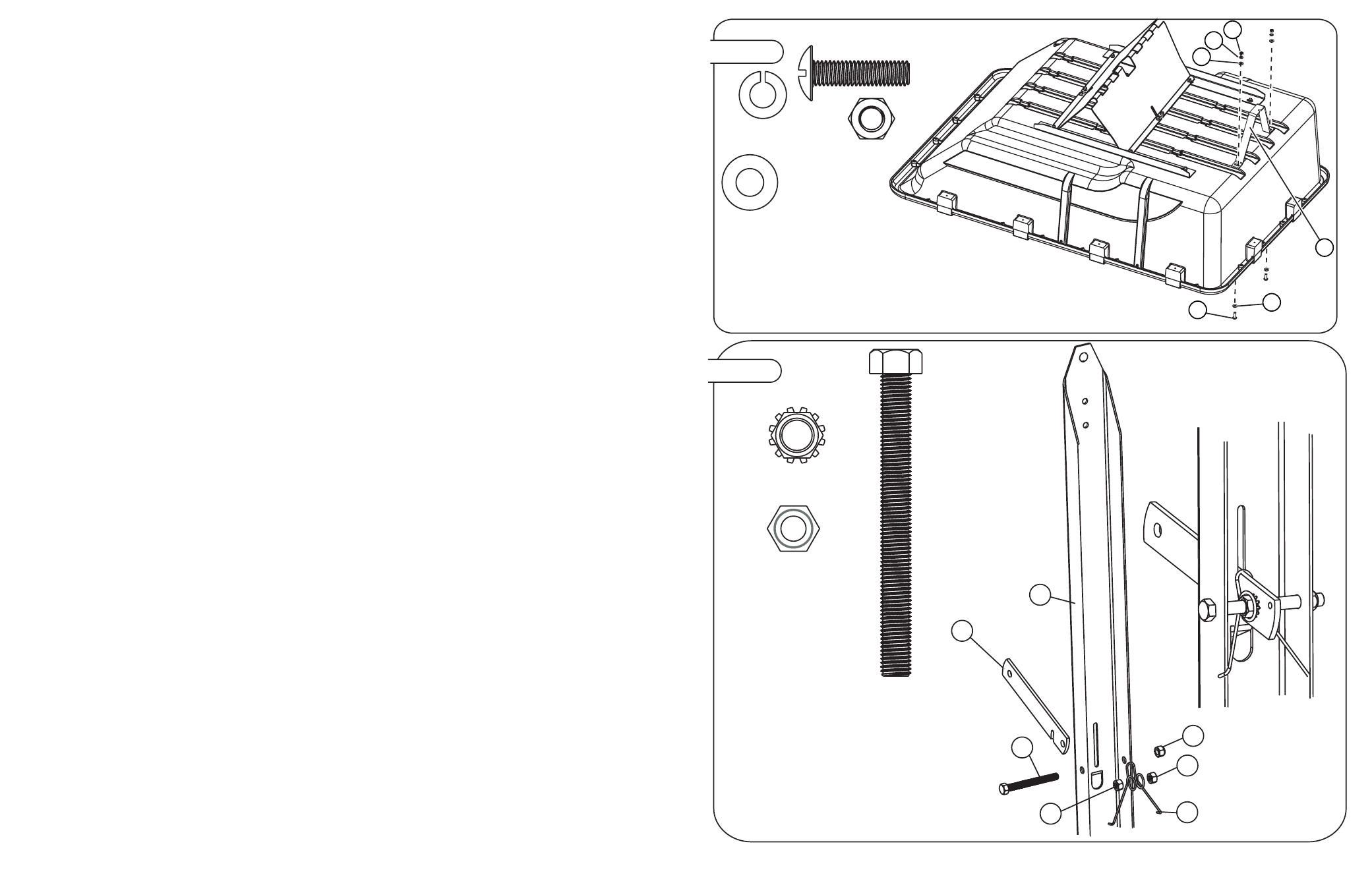

Étape 3A.
7.
Étape 3B.
Installation du support de verrouillage
3a. Tel qu’illustré, placez le support de verrouillage (12) et fixez-le à
l’aide d’une vis à tête ronde (26), d’une rondelle (6), d’une rondelle
de blocage (5) et d’un écrou hexagonal (4). Veillez à ce que
l’encoche du support soit orientée vers l’avant du chariot. NOTE :
Le support de verrouillage (12) est doté de fentes permettant son
réglage avant/arrière. Voir l’étape 5 pour le réglage final.
NOTE : Serrez tous les dispositifs de fixation installés durant les
étapes 1, 2 et 3.
10
Écrou à rondelle dentée, 3/8 po
Qté 2
23
Contre-écrou, 3/8 po
Qté 1
3
Boulon hexagonal, 3/8 x 3-3/4 po
Qté 1
26
Vis à tête ronde, 5/16 x 1-1/4 po
Qté 2
6
Rondelle plate, 5/16 po
Qté 4
5
Rondelle de blocage, 5/16 po
Qté 2
4
Écrou hexagonal, 5/16 po
Qté 2
3
23
8
9
10
10
Assemblage de la barre de verrouillage
3b. Tel qu’illustré, la barre de verrouillage (8)
s’installe dans la flèche d’attelage (18). Installez
l’écrou à rondelle dentée (10) sur le boulon à tête
hexagonale (3), suivi du ressort (9), de façon à ce
que la barre de verrouillage soit centrée. Serrez
fermement les écrous à rondelle dentée (10).
Installez le contre-écrou (23) de sorte que le boulon
à tête hexagonale (3) puisse pivoter librement.
18
L-1821FRe
26
6
4
5
6
12
