Étape 1.
Étape 2.
6.
Installation des supports
6
Rondelle plate, 5/16 po
Qté 4
5
Rondelle de blocage, 5/16 po
Qté 2
4
Écrou hexagonal, 5/16 po
Qté 2
Qté 2
Qté 8
6
Rondelle plate, 5/16 po
Qté 16
5
Rondelle de blocage, 5/16 po
Qté 8
4
Écrou hexagonal, 5/16 po
Qté 8
Installation du support de l’essieu
L-1821FRe
26
Vis à tête ronde, 5/16 x 1-1/4 po
26
Vis à tête ronde, 5/16 x 1-1/4 po
4
5
26
6
4
5
6
26
6
6
24
11
24
24

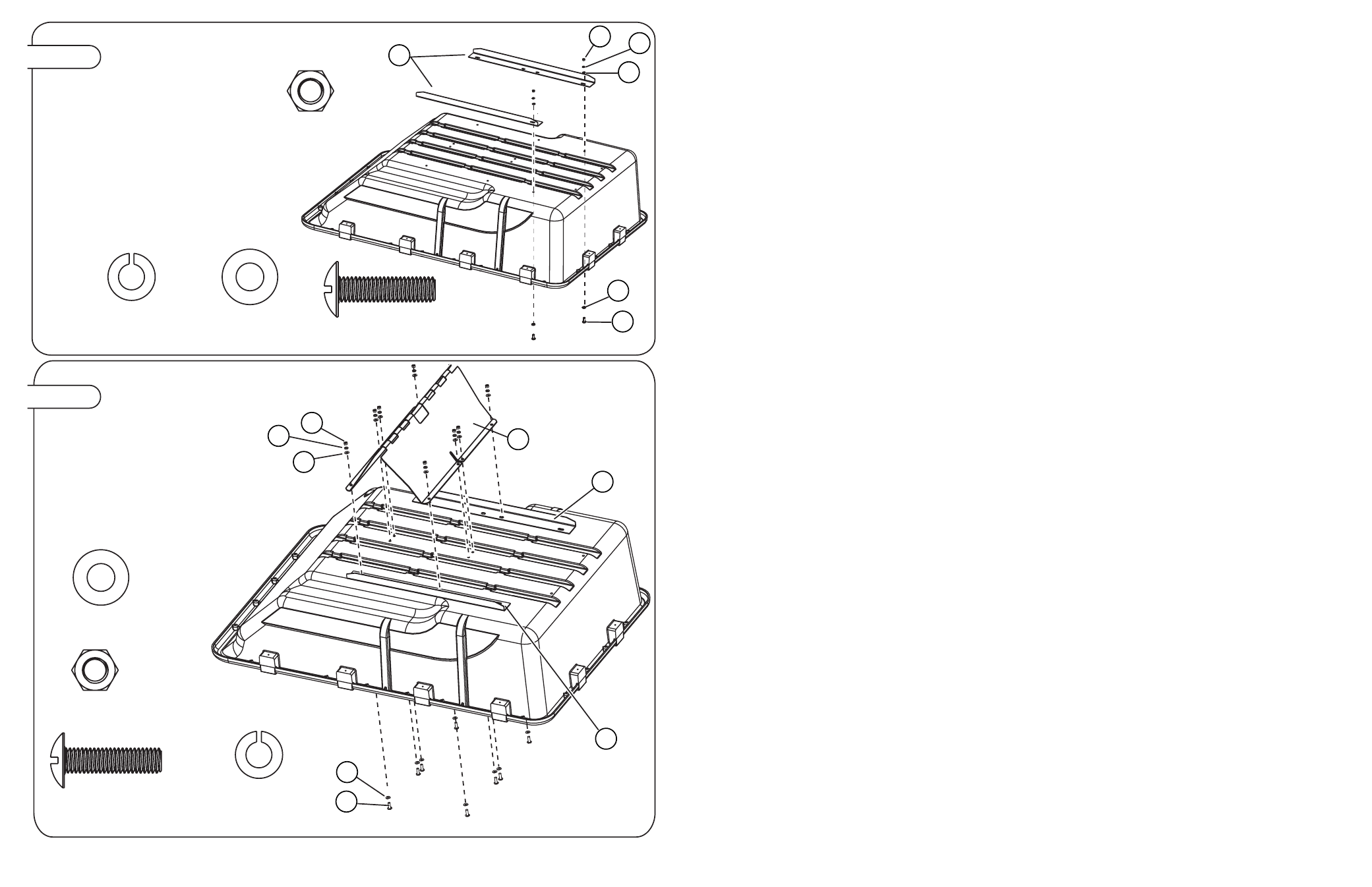

1a. Placez les supports longitudinaux (24) et le
support latéral (16) sur la benne.
1b. Tel qu’illustré, fixez les supports avec une
vis à tête ronde (26) une rondelle (6), une
rondelle de blocage (5) et un écrou hexagonal
(4). Serrez à la main jusqu’à ce que les 4 vis
soient installées.
1c. Ne serrez pas les écrous.
2a. Placez le support d’essieu (11) sur les
fentes situées à la surface des supports
longitudinaux (24) et de la benne
.2b. Tel qu’illustré, fixez le support d’essieu
avec une vis à tête ronde(26) une rondelle
(6), une rondelle de blocage (5) et un écrou
hexagonal (4). Installez et serrez les 8 vis à la
main.
2c. Ne serrez pas les écrous.
