8.11.5

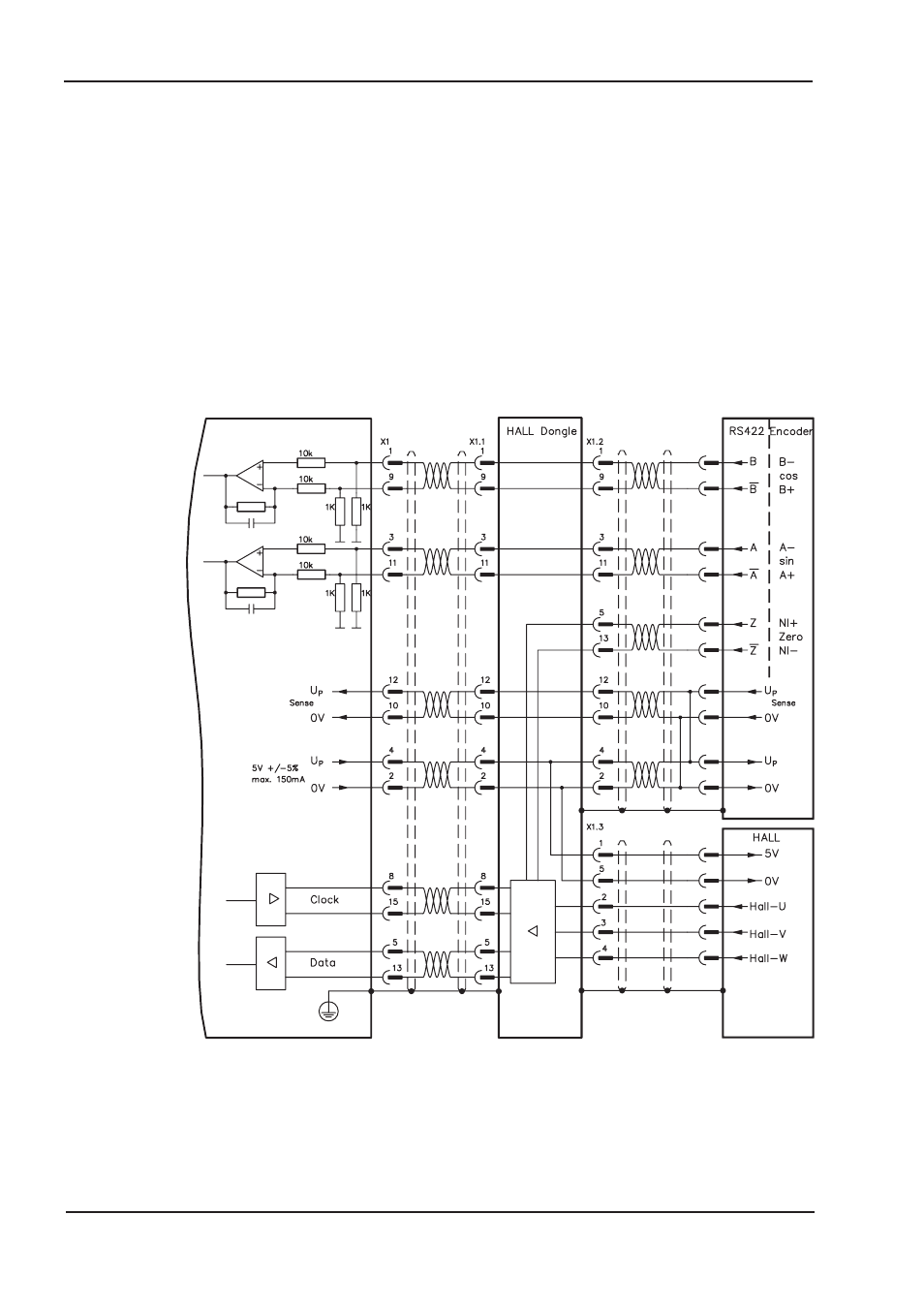

Codeur incrémentiel / Codeur Sinus avec Hall (X1)
Les types de codeurs (incrémentiel ou sinus/cosinus) qui ne préparent pas d’informations absolues
pour la commutation peuvent être analysés, à l’aide d’un codeur Hall supplémentaire, comme appa-
reil de rétroaction complet.
Un adaptateur pour le couplage et l’adaptation des signaux est nécessaire à cet effet (Hall-Dongle,
ð p. 112).
Même les types de codeurs ayant une intensité de courant supérieure à 150 mA peuvent être rac-
cordés via notre alimentation en tension externe accrue (
ð p. 111). Pour les codeurs sans résis-
tance de terminaison intégrée, nous proposons un adaptateur de terminaison en option (
ð p. 111).
Pour une longueur de câble prévue dépassant 25 m, veuillez contacter notre division des applica-
tions.
Fréquence limite (A, B): 250 kHz
RS422 avec Hall: FBTYPE 12
Codeur avec Hall: FBTYPE 11
- A.4.031.1/27
