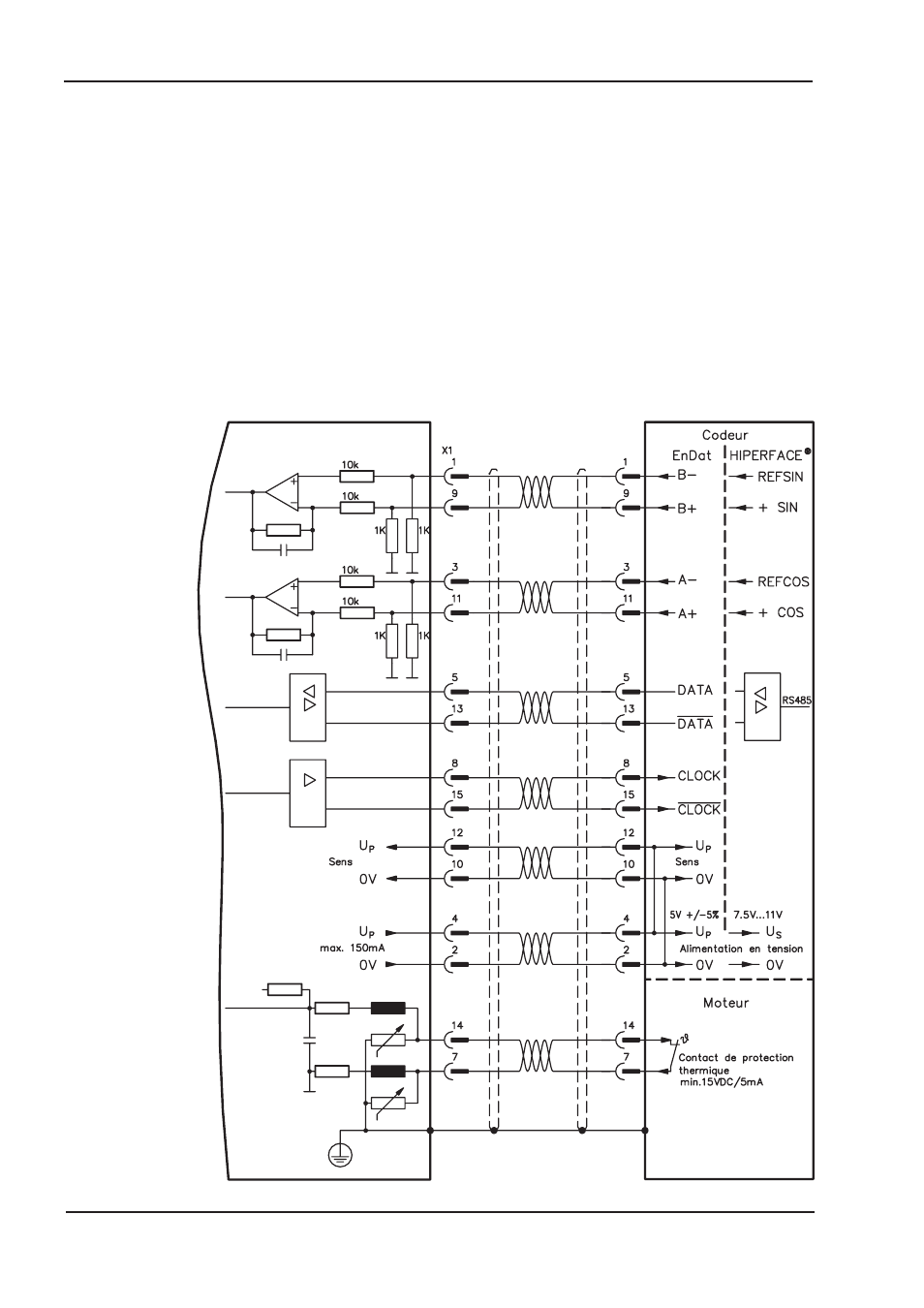

8.11.3 Codeur sinus avec EnDat 2.1 ou HIPERFACE (X1)
Connexion d'un codeur sinus-cosinus single ou multiturn. Les types préférés sont les codeurs
ECN1313 et EQN1325.
Le contact de protection thermique dans le moteur est raccordé via le câble de codeur au AX2000
et c'est là qu'il y est traité. Tous les signaux sont connectés à notre câble de raccordement du
codeur confectionné.
Même les types de codeurs ayant une intensité de courant supérieure à 150 mA peuvent être rac-
cordés via notre alimentation en tension externe accrue (
ð p. 111). Pour les codeurs sans résis-
tance de terminaison intégrée, nous proposons un adaptateur de terminaison en option ( ð p. 111).
Si une longueur de câble de plus de 50 m est prévue, consulter notre département Applications.
Fréquence limite (sin, cos): 250 kHz
Codeur avec EnDat: FBTYPE 3, 4
Codeur avec HIPERFACE: FBTYPE 2, 3
54 AX 2001...2020 Manuel du Produit
Installation électrique
07/2007
BECKHOFF
AX2000
SubD15 17pôl.rond
