58
GRAISSAGE DE LA BOITE DE TRANSMISSION ARRIERE
Pour vérifier le niveau de l’huile de la boite de
transmission arrière :
1. Placez le véhicule sur une surface horizontale.
2. Enlevez le bouchon du trou de remplissage de
la boîte de transmission.
3. Vérifiez le niveau de l’huile. La boite de
transmission doit être remplie jusqu’à la hauteur
du bord du trou de remplissage.
4. S’il n’y a pas assez d’huile, ajoutez de l’huile
de transmission de spécifiée (SAE 80 API G-4 :
huile de transmission de type hypoïde).
5. Serrez le bouchon du trou de remplissage à
un couple de 23Nm (17pieds x livres).
Pour changer l’huile de transmission :
1. Placez le véhicule sur une surface horizontale.
2. Enlevez le couvercle de la boîte de transmission.
3. Placez un récipient sous la boîte de transmission.
4. Enlevez le bouchon du trou de remplissage.
5. Enlevez le bouchon du trou de vidange d’huile.
6. Vidangez l’huile complètement.
7. Installez le bouchon du trou de vidange d’huile et
serrez-le à 23Nm (17pieds x livres).
8. Installez le couvercle de la boîte de transmission
et serrer les vis.
9. Ajoutez de l’huile de transmission (SAE 80 API
G-4 : huile de transmission de type hypoïde) et
remplissez jusqu’au bord du trou (approximatif 0.26
L ou 9 onces).
10. Installez le bouchon du trou de remplissage et
serrez-le à 23Nm (17pieds x livres).

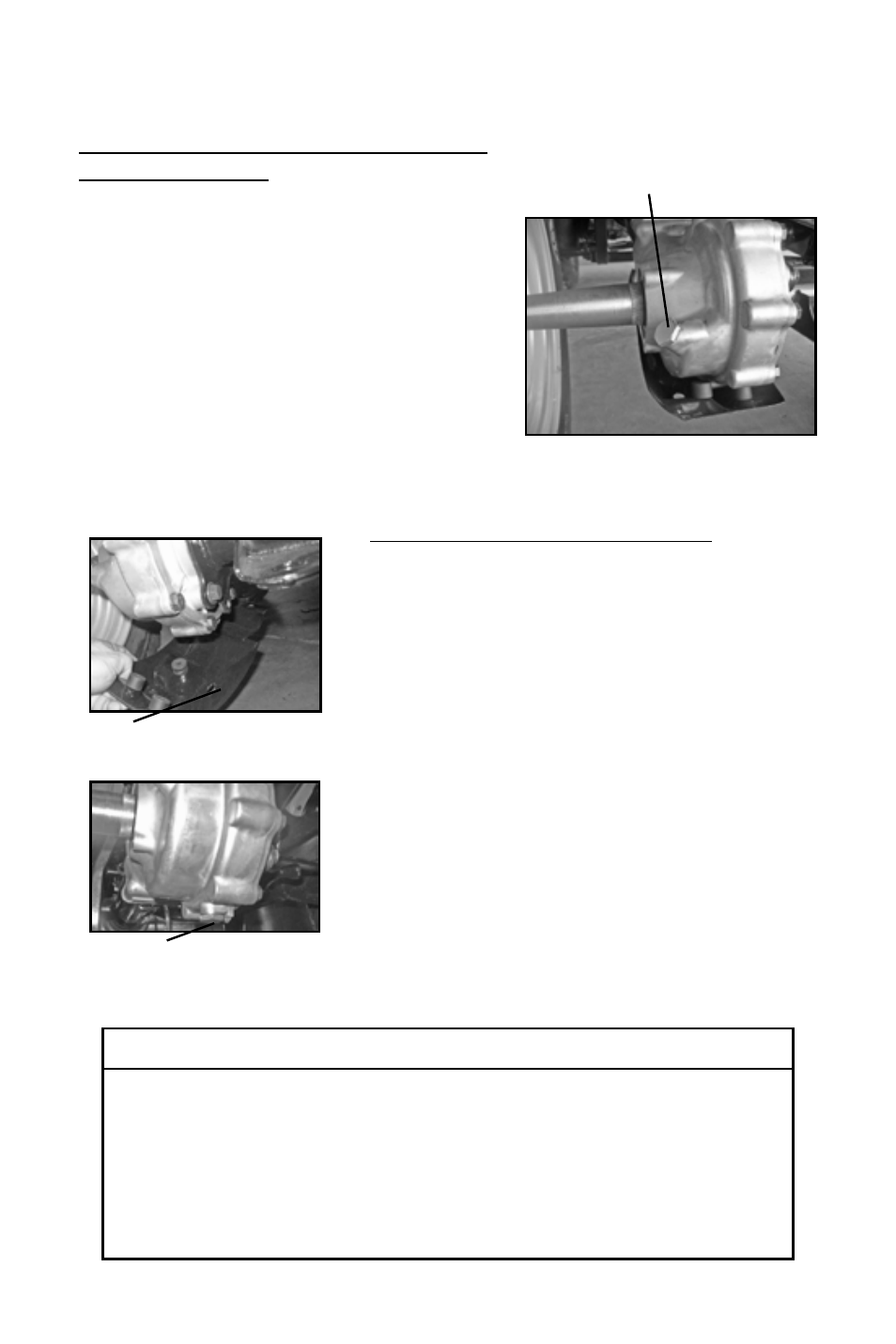

Bouchon du trou de remplissage de
la boîte de transmission arrière
Bouchon du trou de
vidange d’huile
Couvercle de la boîte
de transmission
ATTENTION
Ne pas avoir la quantité nécessaire d’huile dans les boîtes de
transmission avant et arrière peut endommager le VTT.
Un niveau réduit ou l’absence de l’huile provoque l’usure accentuée et le
grippage des engrenages.
Assurez-vous qu’il n’y est pas de fuite d’huile sur les boîtes de
transmission et maintenez l’huile au niveau prescrit.
