Branchement du modem-câble
1 Branchez l’une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l’autre extrémité sur le connecteur câble (C) du modem-
câble. Vérifiez la solidité du branchement à la main, puis resserrez encore
davantage en appliquant 1/8e de tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial de
type RG-6 de haute qualité et supprimez les répartiteurs ou réduisez leur
nombre au minimum entre le connecteur du câble et le modem-câble.
2 Branchez l’extrémité appropriée du cordon d’alimentation sur le connecteur
Power (D) du modem-câble et l’autre extrémité sur une prise secteur.
Modèle CM820S uniquement : assurez-vous que l’interrupteur situé sur
le panneau arrière (E) est en position de marche.
Le voyant Power sur la façade du modem-câble s’allume et clignote une
seule fois (reportez-vous au tableau relatif aux témoins lumineux de votre
modèle). Si ce n’est pas le cas, reportez-vous à la rubrique Dépannage .
Établissement d’une connexion Ethernet
3 Branchez l’une des extrémités du câble Ethernet jaune sur le port jaune situé
à l’arrière du modem-câble libellé « Ethernet 10/100/1000 » (B) et l’autre
extrémité sur le port Ethernet de l’ordinateur, du concentrateur ou du
routeur haut débit.
Remarque : en cas de connexion à un ordinateur, utilisez le câble Ethernet
fourni avec le modem-câble.
Mode d’emploi du modem-câble Touchstone CM820
Sécurité
Prise en
main Installation
Configuration
Ethernet Utilisation Dépannage Glossaire
18

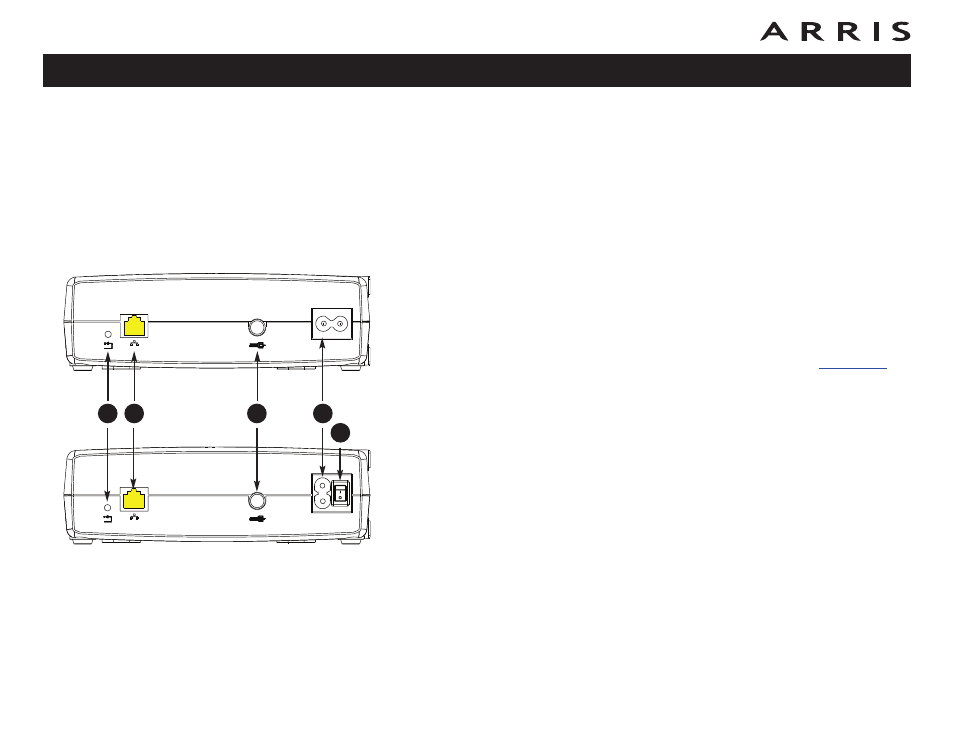

Ethernet
10/100/1000 Reset Cable
Ethernet
10/100/1000 Reset Cable
B A C D
CM820A
E
CM820S
