Instructions

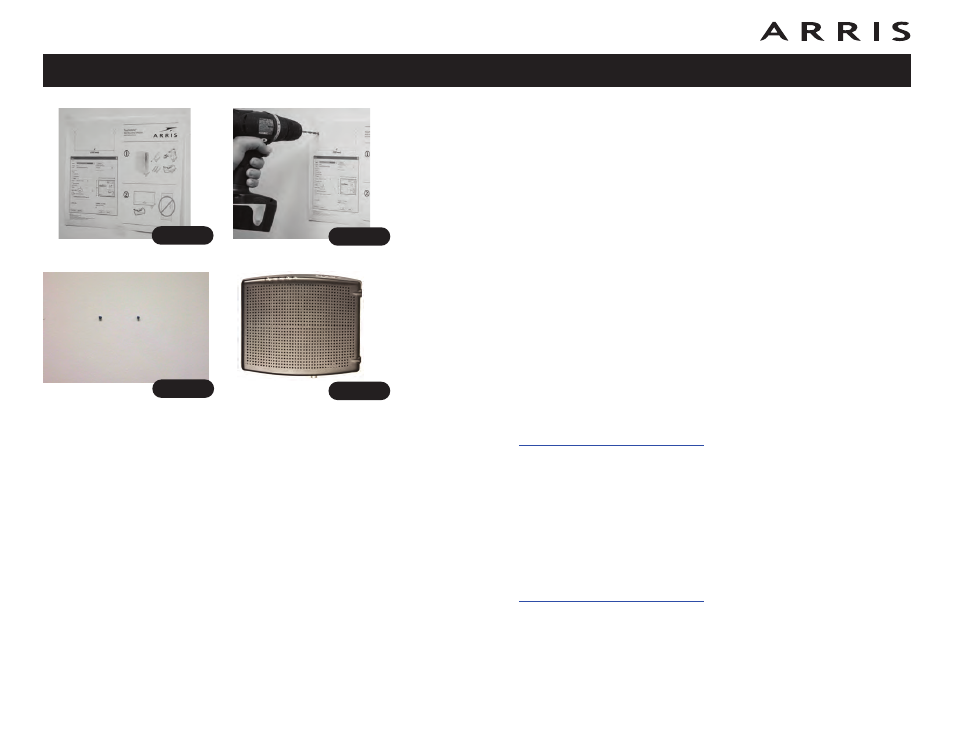

Instructions de montage mural
Remarque : en cas de montage du modem-câble sur cloisons sèches, essayez de
le placer de telle sorte qu’au moins une des vis soit fixée sur un des
montants de l’armature. Cela permet de réduire les risques de chute
du modem-câble. Pour éviter l’échauffement du modem-câble, veillez
à ne pas obstruer les orifices de ventilation latéraux.
1 Placez le plan de montage sur la surface sur laquelle vous souhaitez installer
le modem-câble et fixez-le avec du ruban adhésif.
2 Percez les trous à l’emplacement indiqué sur le plan. Retirez le plan de
montage.
3 Si vous utilisez des ancrages pour cloisons sèches, fixez-les au mur. Vissez
ensuite les vis dans le mur, en laissant environ 3 mm de saillie entre la tête des
vis et le mur. Si vous n’utilisez pas d’ancrages, il vous suffit de visser les vis.
4 Orientez le modem-câble horizontalement ou verticalement, au choix.
Glissez les vis dans les deux trous de montage à l’arrière du modem-câble,
puis appuyez vers le bas afin de bloquer la tige de la vis dans l’encoche
prévue à cet effet.
5 Passez au branchement du modem-câble .
Instructions de montage à plat
1 Placez le modem-câble de telle sorte que :
• l’air circule bien autour ;
• le panneau arrière soit face au mur ;
• il ne risque pas de tomber s’il est heurté ou déplacé ;
• les orifices de ventilation sur le côté de l’unité ne soient pas obstrués.
2 Passez au branchement du modem-câble .
Mode d’emploi du modem-câble Touchstone CM820
Sécurité
Prise en
main Installation
Configuration
Ethernet Utilisation Dépannage Glossaire
17
Étape 1 Étape 2
Étape 4 Étape 3
