Chapitre 3 : MISE EN SERVICE
3-1. RACCORDEMENTS

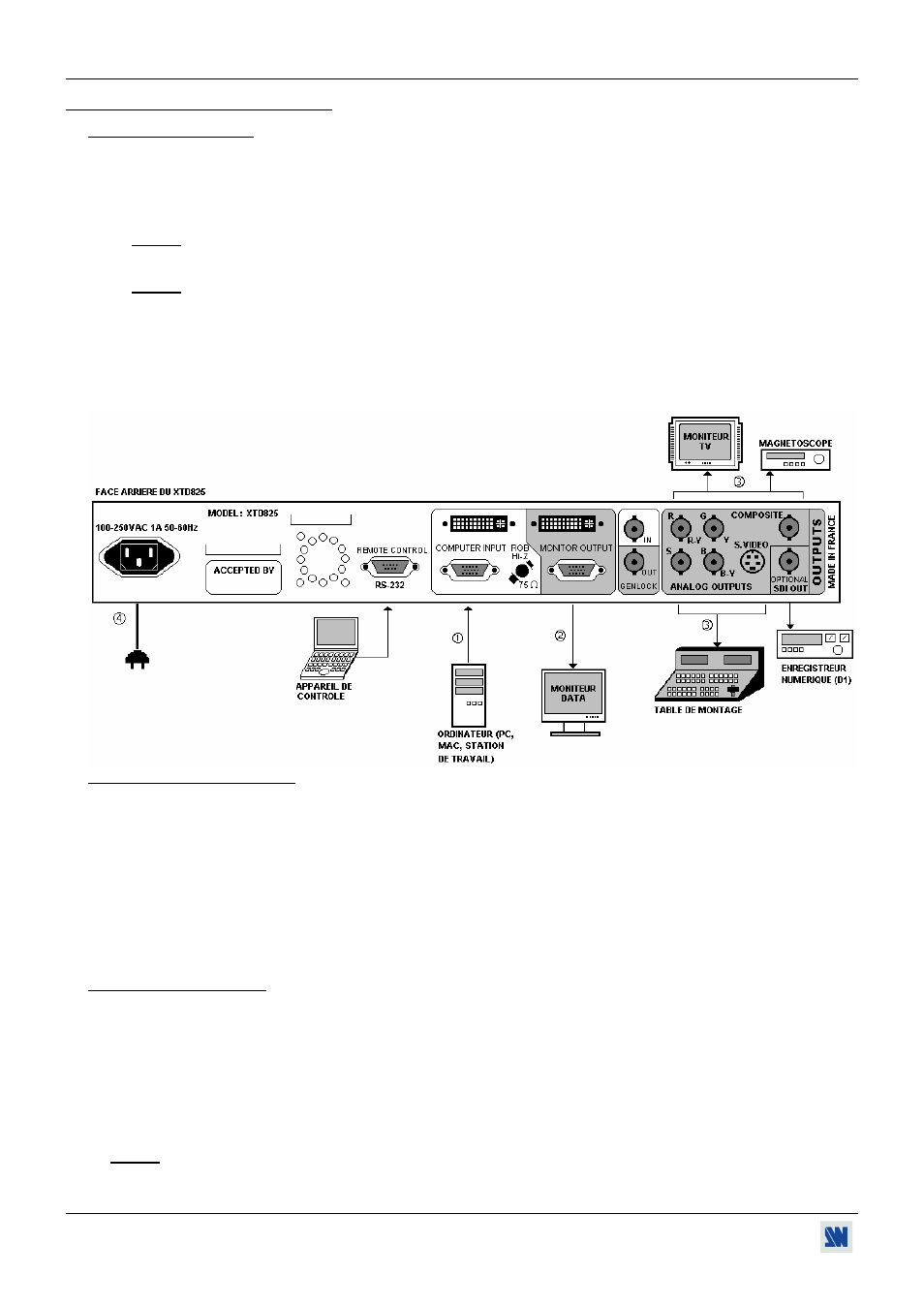

c Raccordez votre ordinateur (PC, MAC ou Station de travail) à l’entrée "COMPUTER INPUT" du XTD825/625
(connecteur HD15 ou DVI-I femelle).
d Raccordez le moniteur de votre ordinateur à la sortie "MONITOR OUTPUT" du XTD825/625 (connecteur HD15 ou
DVI-I femelle).
NOTE: Positionnez le bouton Hi-Z/75Ω sur Hi-Z si vous raccordez un moniteur sur le connecteur "MONITOR
OUTPUT". Sinon positionnez le sur 75 Ω.
NOTE: Il n'est pas possible de visualiser la source raccordée à l'entrée DVI-I sur un moniteur raccordé à la sortie
HD15. Il n'est pas possible de visualiser la source raccordée à l'entrée HD15 sur un moniteur raccordé à la
sortie DVI-I.
e Raccordez votre afficheur (moniteur TV, magnétoscope...) aux sorties (ANALOG ou SDI) du XTD825/625.
f Raccordez le cordon secteur au XTD825/625 et mettre l’interrupteur principal sur "I" (en face avant).
g Mettez sous tension l'afficheur (moniteur TV...), le moniteur DATA et ensuite votre ordinateur.
3-2. RÉGLAGES DU PRODUIT
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défauts du STUDIO SCAN
XTD825 / 625 ™ (menu 4-4 de l'écran LCD).
d Pour les versions XTD825 avec entrée DVI, sélectionnez le type d'entrée (analog ou DVI) avec le menu 1-2 de
l'écran LCD.
e Sélectionnez un format de sortie avec le menu 2-2 de l'écran LCD.
f Sélectionnez un mode de synchronisation (output rate) avec le menu 2-3 de l'écran LCD.
g Sélectionnez un type de synchro de sortie avec le menu 2-4 de l'écran LCD.
3-3. RÉGLAGES D'IMAGE
c Sélectionnez le mode UNDERSCAN avec les boutons de la face avant (la LED UNDER est allumée).
d Réglez la position et la taille avec les boutons de la face avant pour afficher l'image en plein écran.
e Sélectionnez le mode souhaité (OVERSCAN ou ZOOM). Si vous sélectionnez ZOOM, réglez la taille verticale et
horizontale de l'image avec les boutons de la face avant.
f Effectuez les autres réglages, si nécessaire, disponible dans le menu 3 de l'écran LCD (black level, RGB level,
flicker level, horizontal smooth...). Validez tous les réglages du LCD avec ENTER.
NOTE: Le STUDIO SCAN XTD825 / 625 ™ est équipé de 40 blocs mémoire de réglage. Chacun de ces blocs mémoire
contient les paramètres du format d'entrée et tous les réglages d'image (position, taille,...). Lorsque les 40 blocs
mémoire sont occupés, chaque nouvelle mémorisation efface la mémoire la plus ancienne.
