United States Stove Company 8500 - Manuel (Page 10)

10 USSC
Installation
INSTALLATION AU TRAVERS DU MUR
(INSTALLATION RECOMMANDÉE)
Pour ventiler l’appareil au travers d’un mur, branchez l’adaptateur de tuyau sur l’adaptateur de moteur d’évacuation. Si l’adaptateur
d’évacuation est à au moins 24 pouces (601 mm) au-dessus du niveau du sol, une section droite de tube de ventilation pour granulés
peut être utilisée au travers du mur.
Votre revendeur de chauffage devrait être capable de vous procurer un kit solutionnant le plus gros de cette installation, incluant un
manchon mural permettant un écartement adéquat au travers d’un mur combustible. Une fois hors de la structure, un écartement
de 3 pouces (76 mm) doit être conservé depuis l’extérieur du mur, et un té pour le nettoyage doit être placé sur le tuyau avec une
orientation à 90° par rapport à la maison. À cet endroit, il faut ajouter une section de tuyau d’au moins 3 pieds (91 cm) avec un
capuchon horizontal, pour compléter l’installation.
Une cornière de support est à placer juste sous le capuchon d’extrémité, ou bien un tous les 4 pieds (122 cm) pour mieux stabiliser
le système.
Si vous habitez dans une région subissant de fortes chutes de neige, il est recommandé que l’installation fasse plus de 3 pieds (91
cm) afin de rester au-dessus de l’amoncellement neigeux. La même installation peut être utilisée si votre fourneau est sous le niveau
du sol, en ajoutant simplement la section de nettoyage et le tuyau vertical à l’intérieur jusqu’à ce que le niveau du sol soit atteint.
Avec cette installation, vous devez connaître le niveau maximal que pourraient atteindre la neige, les herbes et les feuilles. Nous
recommandons une montée minimale de 3 pieds (91 cm) à l’intérieur ou à l’extérieur de la maison.
L’installation “au travers d’un mur” est la solution la moins chère et la plus simple. Ne terminez jamais l’extrémité de ventilation sous
une plate-forme, une alcôve ou une fenêtre, ou entre deux fenêtres. Nous recommandons l’utilisation de kits Simpson Dura-Vent®
ou Metal-Fab ® .
INSTALLATION AU TRAVERS D’UN TOIT/PLAFOND
Quand la ventilation du poêle sort par le plafond, le tuyau est relié de la même façon qu’au travers d’un mur, sauf
que le té de nettoyage doit rester toujours à l’intérieur de la maison, et qu’un adaptateur de 3 pouces (76 mm) est
ajouté avant ce té.
Vous devez utiliser les brides de support de support sur plafond appropriées et un solin de toit (fournis par le fabricant
de tuyau, suivez ses instructions de pose). Il est important de noter que si votre tronçon vertical de tuyau fait plus
de 15 pieds (4,57 m), le calibre du tuyau de ventilation pour granulés doit passer à 4 pouces (102 mm) de diamètre.
Ne dépassez pas 4 pieds (122 cm) de tuyau pour la partie horizontale, et utilisez aussi peu de coudes que possible.
Si un décalage est nécessaire, il vaut mieux placer des coudes à 45° que des coudes à 90°.

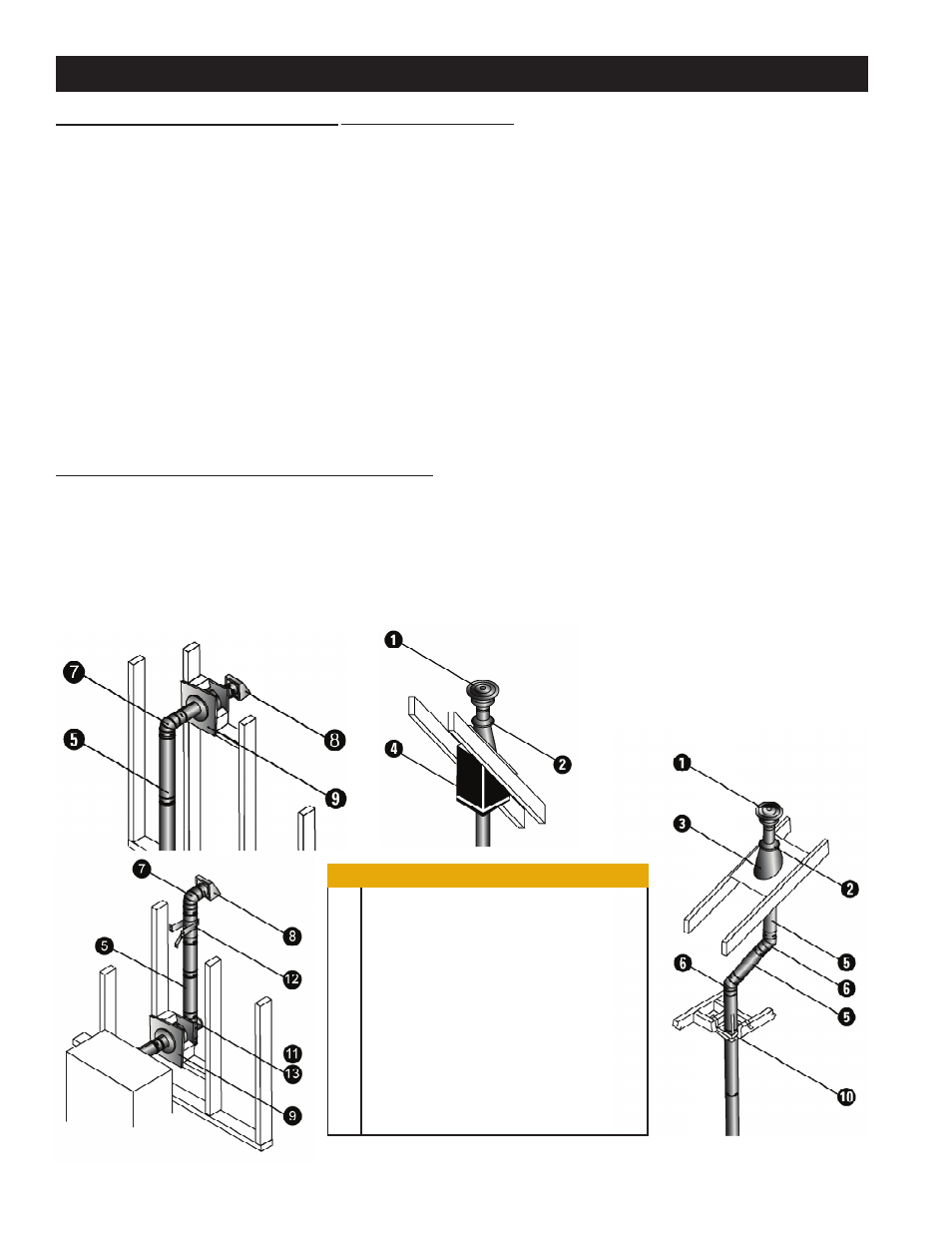

1 Capuchon vertical
2 Mitre
3 Solin de toit réglable
4 Boîtier de support pour plafond cathédrale
5 Tuyau
6 Coude à 45°
7 Coude à 90°
8 Capuchon horizontal
9 Manchon mural
10 Support coupe-feu noir de plafond
11 Té simple avec adaptateur pour nettoyage
12 Cornière de support de té
13 Té double avec adaptateur pour nettoyage
