Directives d’installation du tuyau de
raccord
1. Le bout pincé du raccord de cheminée s’ajuste à
l’intérieur de la buse de la fournaise. Installer les
raccords de cheminée supplémentaires et le coude en
prenant soin de placer LE BOUT PINCÉ VERS LA
FOURNAISE. Ceci permettra à toute condensation
qui se formerait dans la buse d’être retournée dans la
fournaise. Utiliser des tuyaux et des coudes de 6 po
en acier pour le raccordement à la cheminée. Ne
jamais utiliser de produit d’un calibre inférieur à 26
et, bien que l’acier bronzé soit satisfaisant, un produit
doté d’une peinture de finition noire pour haute
température est beaucoup plus souhaitable.
2. Donner à toutes les canalisations horizontales une
pente ascendante vers la cheminée d’au moins ¼ po
pour chaque pied de canalisation.
3. Un espace de dégagement d’au moins 18 po est
obligatoire entre la canalisation horizontale et le
plafond. (Voir la figure 3)
4. Le raccord de cheminée ne doit pas dépasser le
conduit de cheminée. (Voir la figure 6)
5. Sceller le joint de raccord des tuyaux de cheminée
avec du mastic à fournaise. Sceller aussi le tuyau au
niveau de la cheminée.
6. Utiliser 3 vis à tôle pour chaque joint de tuyau de
cheminée afin d’assurer la rigidité des tuyaux.
7. Le raccord de cheminée doit comprendre une
section dotée d’un régulateur barométrique de tirage
entre la fournaise et la cheminée (voir les figures 4, 5
et 7). Le régulateur barométrique de tirage doit être
installé dans la même pièce que la fournaise (même
zone de pression).
8. Installer le régulateur barométrique de tirage en
respectant scrupuleusement les instructions fournies
avec celui-ci.
9. Un registre solide doit être utilisé dans les tuyaux
de raccordement de la cheminée entre la buse et la
cheminée. Lorsqu’il est utilisé de concert avec un
régulateur barométrique de tirage, le registre solide
doit être placé entre le régulateur barométrique et la
cheminée. (Voir les figures 4, 5 et 7).
Ajustement du régulateur barométrique
de tirage
1. Environ à 18 po de la buse, en dessous du
régulateur barométrique de tirage, percer dans le
raccord de cheminée un trou juste assez grand pour le
tube du manomètre.
2. Allumer un feu après que tous les raccords de la
cheminée ont été effectués.
3. Utiliser un manomètre pour mesurer le tirage dans
le conduit de fumée.
4. Ajuster le régulateur barométrique de tirage afin
d’obtenir un tirage de 0,05 à 0,06 C.E. dans des
conditions d’allumage stables.
NOTE :
Un conduit de fumée ne doit pas passer à travers
un grenier, un espace de plafond, une garde-robe
ou tout autre espace clos du même type, un
plancher ou un plafond constitué de matériaux
inflammables. Lorsque le passage à travers un
mur ou une cloison est souhaité, l’installation doit
être conforme aux normes UL.

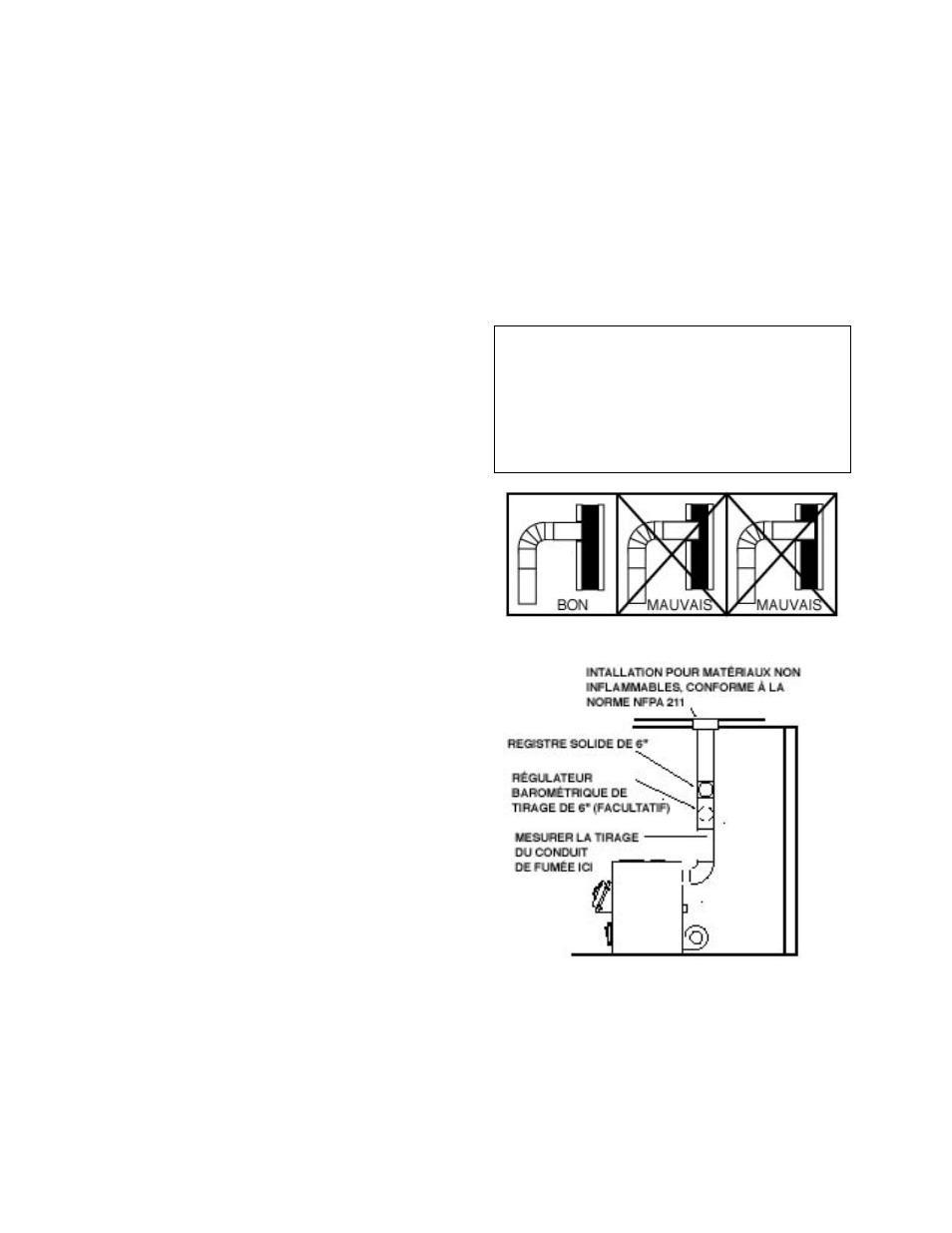

Figure 6
