Assemblage de la fournaise
Les pièces suivantes sont requises pour l’assemblage
de votre fournaise ou son installation par l’employé
de service :
Poignée du panneau de chargement
Poignée de verrouillage du panneau de chargement
Ventilateur et commande du ventilateur
Connexions électriques
1. Retirer toutes les pièces se trouvant à l’intérieur de
la fournaise, les briques réfractaires comprises, et
vérifier qu’elles ne sont pas endommagées, puisque
des avaries peuvent se produire pendant le transport.

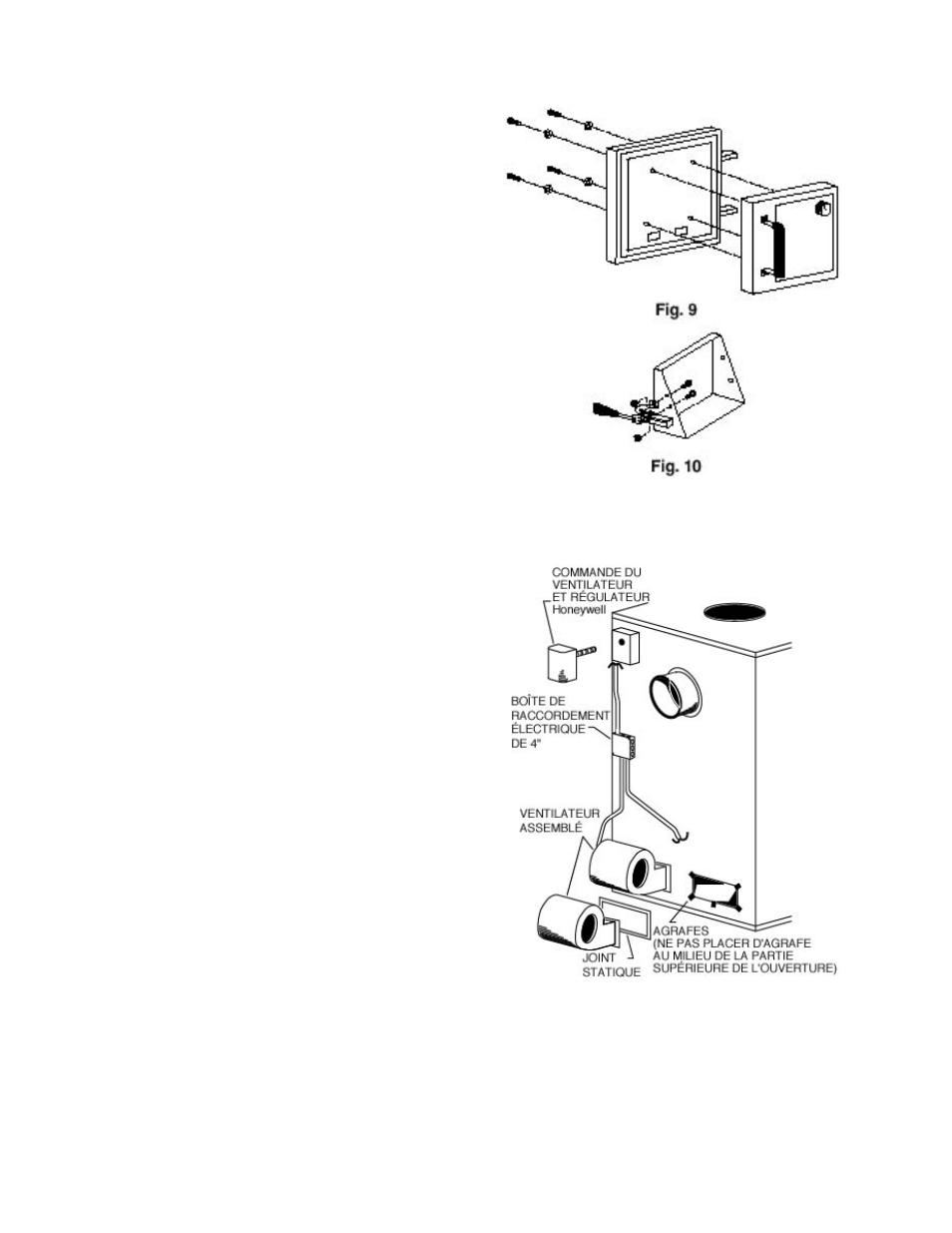

2. Assembler la poignée du panneau de chargement
comme illustré à la figure 9. Installer le thermostat
assemblé et le couvercle (avec la poignée) comme
illustré à la figure 9.
3. Aligner le bouton de commande du thermostat avec
l’encoche plate sur la tige de contrôle du thermostat et
pousser en place. (Voir la figure 9)
4. Fixer la poignée de verrouillage au panneau de
chargement comme illustré à la figure 10 à l’aide des
vis et des écrous fournis. À noter : les fentes servent à
l’ajustement de la poignée. Procéder à l’ajustement
jusqu’à ce qu’une certaine pression soit nécessaire
pour verrouiller le panneau de chargement au cours
des allumages.
5. Installer la commande du ventilateur et du
régulateur Honeywell à l’arrière du caisson de la
fournaise comme illustré à la figure 11.
6. Retirer le ou les ventilateur(s) de l’emballage.
Retirer le couvercle de la boîte de raccordement.
Placer les agrafes comme illustré à la figure 10.
Installer le ou les ventilateur(s) et les joints statiques à
l’aide de boulons ¼ po - 20 x ¾ po, comme illustré.
7. Effectuer le câblage du côté droit du ventilateur en
premier (voir le diagramme de câblage, aux figures
12 et 13) et replacer le couvercle sur la boîte de
raccordement du ventilateur.
8. Effectuer le câblage du côté gauche comme ci-
dessus et replacer le couvercle.
Vérifier le fonctionnement des grilles à secousse à
l’aide de la poignée de grille avant de faire
fonctionner la fournaise.
