United States Stove Company DV8 Manuel d'utilisation
Page 9
Page 9
MDV8
MDV14
MDV21

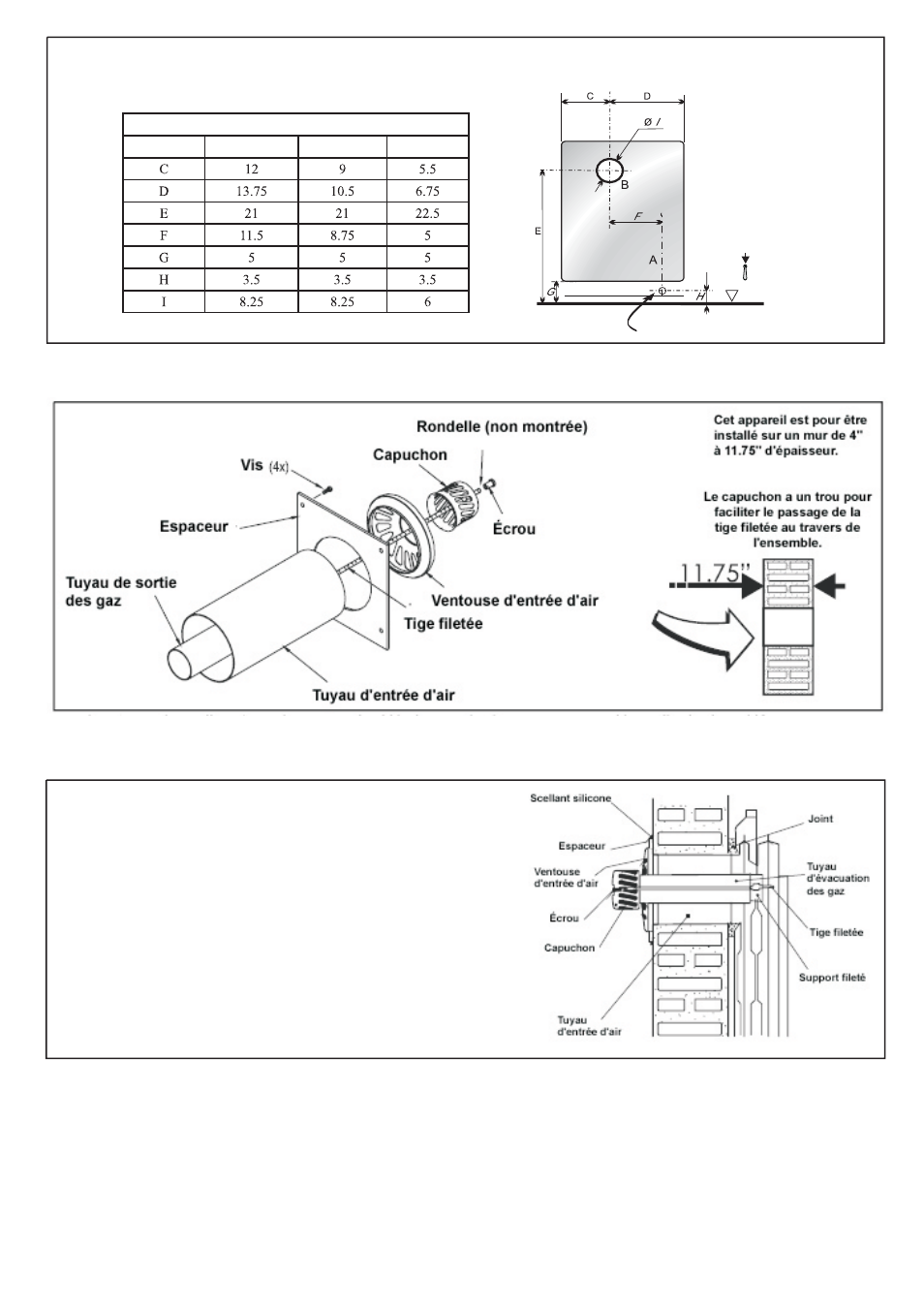

INSTALLATION HORIZONTALE DE LA VENTILATION DIRECTE
Une fois que l'endroit de l'installation est choisi, référez-vous à la figure ci-dessous pour le positionnement de
l'ouverture (B).
MESURES (en pouces)
Modèles
Sortie du gaz
Ligne de plancher
Soupape
Insérez la tige filetée à partir de l'autre côté du mur, au travers
du tuyau d'entrée d'air, en la vissant au support de la chambre à
combustion. Placez la ventouse d'entrée d'air autour du tuyau
en la scellant à l'espaceur. Insérez le capuchon au travers de la
tige et sécurisez solidement avec l'écrou et la rondelle.
À défaut d'assembler ces pièces conformément au
diagramme ou d'utiliser seulement les pièces
spécifiquement approuvées pour cette application, il
pourrait résulter dommages à la propriété ou blessures.
