Page 13

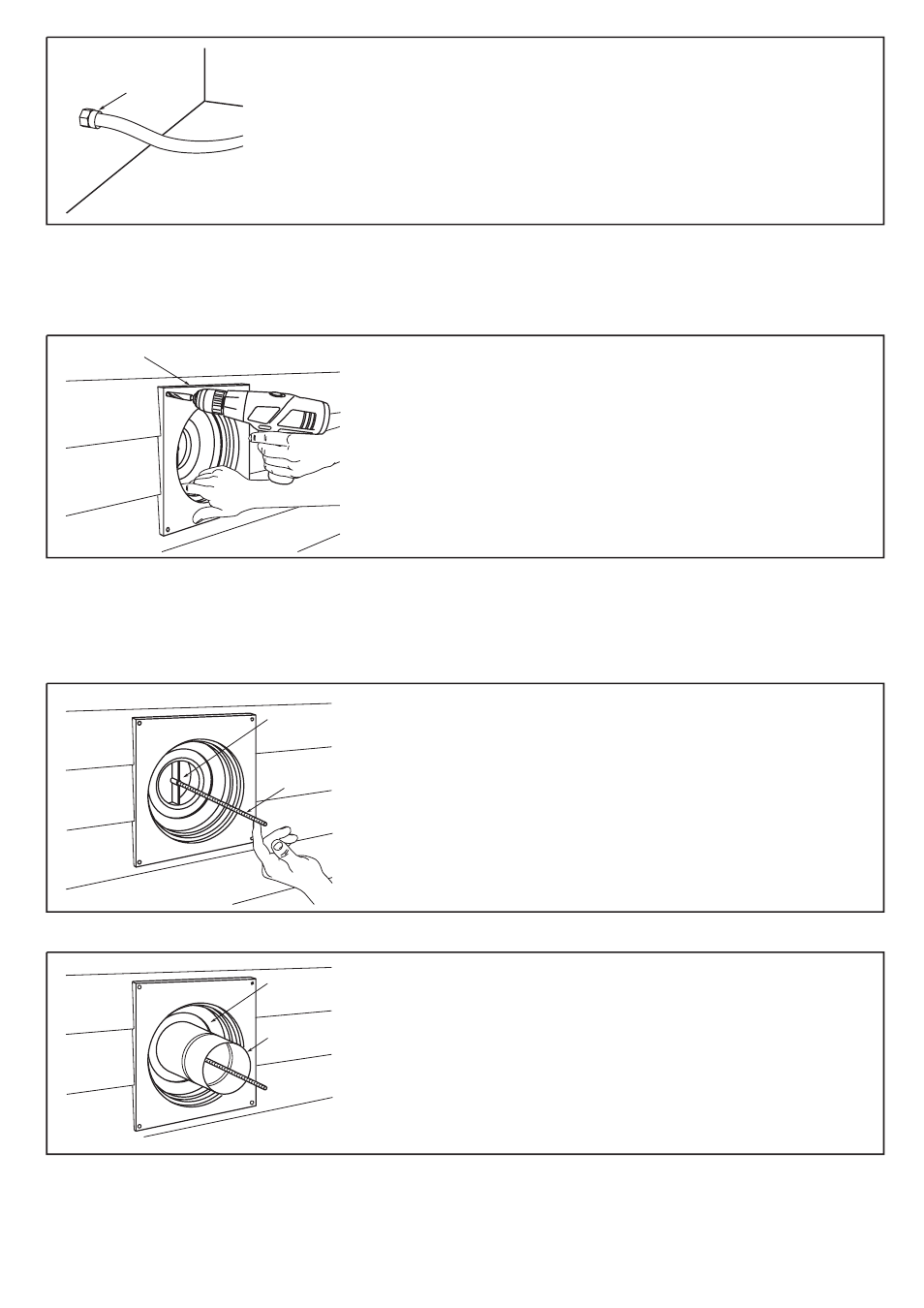

Lorsque l'arrière de l'appareil est fixé au mur, amenez la
ligne à gaz comme démontré en page 9 figure du haut, ou
suivez les repères du gabarit d'installation. Tout en vous
conformant aux codes locaux, de votre municipalité et de
votre province, branchez la ligne à gaz. Ligne à gaz
INSTALLATION EXTÉRIEURE DU SYSTÈME DE VENTILATION
Centrez l'espaceur extérieur du conduit de sortie
par-dessus l'ouverture du conduit de sortie sur le mur
extérieur utilisant quatre (4) vis à gypse.
Conduit de sortie
INSTALLATION DU SYSTÈME DE VENTILATION
Note : Le conduit de sortie extérieure, le conduit d'entrée d'air et la tige filetée devraient être mesurés et coupés à la
longueur appropriée à partir de l'arrière de l'unité jusqu'à l'extérieur du mur de la maison. Il ne devrait y avoir de
ventilation visible ou très peu, de l'extérieur de la maison. Voir détails en page 10.
Installez la tige filetée dans la chambre de combustion.
Voir la charte au bas de la page 10 pour couper la tige à la
longueur appropriée.
Combustion
Tige filetée
Glissez le conduit de sortie sur la tige pour qu'il se place
dans la chambre de combustion.
Voir page 10 pour couper le conduit à la longueur
appropriée.
Chambre de combustion
Conduit de sortie
