Le tableau présente des données de puissance chiffrées pour différents
types de forme d'onde du signal. Ils ont été mesurés sur un D12 chargé
sous 4 ohms (sur les deux canaux) au point d'écrêtage des deux canaux,
utilisant une salve de signaux sinusoïdaux de 24 dBu avec un cycle de
fonctionnement variable. L'alimentation électrique sur secteur utilisée
pour les mesures fournissait un signal sinusoïdal idéal avec 230 V/50 –
60 Hz à une résistance interne de 0.5 ohms (0.12/0.1 ohms pour
115/100 V) équivalente à un cordon secteur de 20 m (65.6 ft) avec un
diamètre de 1.5 mm

2

(6 mm

2

/ 8 mm

2

pour 115/100 V).

Forme
d'onde du
signale

CF

Duty

P

out

[W]

P

in

[W]

P

loss

[W]

I

in(230V)

[A]

I

in(115V)

[A]

I

in(100V)

[A]

BTU/hr

kCal/hr

Musique
hautement
compressée*

2.4

1 : 3.3

800

1230

430

9.2

18.4

20.2

1467

370

Musique avec
une gamme
d'amplification
réduite

3.5

1 : 7

400

640

240

5.3

10.6

11.2

819

206

Musique avec
une large
gamme
d'amplification

5.0

1 : 14

200

360

160

3.2

6.4

7.0

546

138

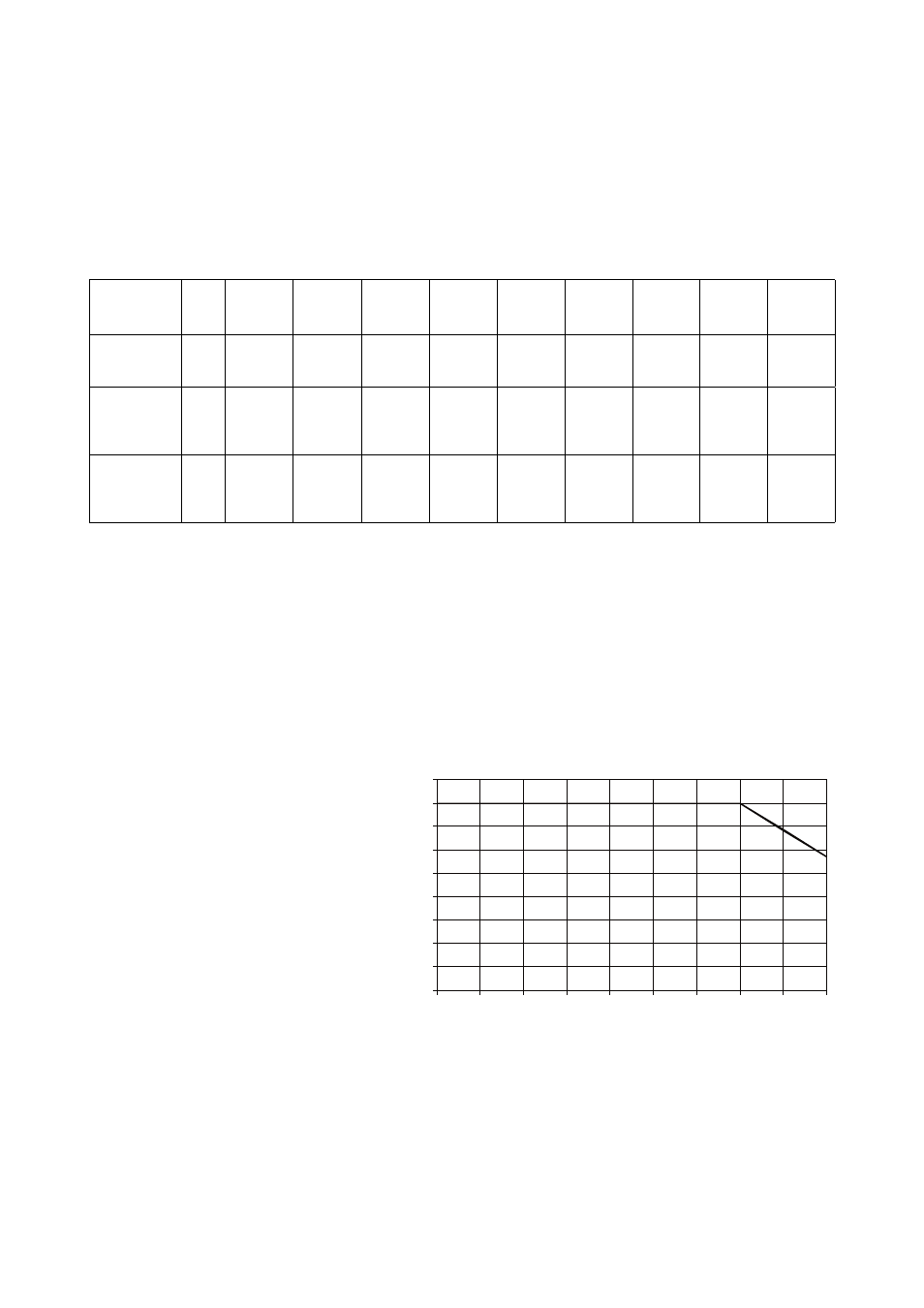

Tab. 8 : equilibre de puissance du D12

Clés :
CF :
facteur de crête, Duty : cycle de fonctionnement, P

out

[W] : puissance de sortie moyenne maximum (somme des deux canaux), P

in

[W] : puissance

d'entrée (puissance effective), P

loss

: Perte de puissance (énergie thermique), I

in (xxxV)

[A]: courant résultant,

* maximum de l'opération applicable

6.2.2. Conditions de fonctionnement

Le graphique suivant présente la plage de fonctionnement thermique,
dans laquelle les données techniques seront maintenues. Il est possible
de faire fonctionner l'appareil pendant une courte durée, au delà de
cette gamme. Pour de raisons thermiques, le circuit de protection de
l'amplificateur entrera alors dans une surcharge thermique.

0

5

10

15

20

25

30

35

40

45

0

100

200

300

400

500

600

700

800

900

Ambient Temp. in °C

M

a

x.

a

ve

ra

g

e

o

u

tp

u

t

P

o

w

e

r

[W

]

Fig. 22 : moyenne maximale de la puissance de sortie totale p/r à la
température ambiante

Comme il est expliqué dans la section 6.2.1, un signal représentatif des
pires conditions envisageables, avec un CF de 2.4, produit 1/3 de la
puissance sinusoïdale de sortie évaluée, soit 400 watts à 4 ohms par
canal (800 watts au total). La gestion thermique du D12 est conçue
pour délivrer cette puissance pour une durée indéfinie, avec une
température ambiante pouvant atteindre au maximum 35 °C (95 °F).
Dans des températures ambiantes supérieures, la puissance de sortie

Amplificateur D12, Manuel machine

(4.9 FR)

Page 22 / 29
